Introduction
Utilisez ce guide pour retirer les panneaux avant et arrière recouvrant le boîtier de l'appareil photo, vous permettant ainsi de remplacer le viseur. Ce guide prendra du temps à compléter, mais les étapes ne sont pas très difficiles à exécuter.
Outils
-
-
Si l'appareil photo est allumé, tournez l'interrupteur d'alimentation situé sur le dessus de l'appareil photo dans le sens antihoraire pour éteindre l'appareil photo.
-
-
-
Retournez l'appareil photo de sorte que l'interrupteur d'alimentation soit orienté vers le bas.
-
Faites glisser l'interrupteur au bas de la poignée de l'appareil photo vers l'objectif pour ouvrir le couvercle du logement de la batterie.
-
-
-
Avec le couvercle de la batterie ouvert, poussez le levier bleu dans le compartiment de la batterie pour libérer la batterie.
-
-
-
À gauche du compartiment de la batterie, la carte SD doit être légèrement enfoncée avec vos doigts, ce qui entraînera l'éjection de la carte.
-
Retirez la carte avec vos doigts.
-
-
-
Tout d'abord, retournez l'appareil photo.
-
Appuyez sur le bouton situé à côté de la monture d'objectif argentée et faites pivoter l'objectif dans le sens antihoraire.
-
Retirez l'objectif du boîtier de l'appareil photo.
-
-
-
Commencez par retirer les deux vis 5/32 "# 00 au bas de la caméra à l'aide du tournevis Phillips # 00.
-
-
-
Retirez la vis 5/32 "# 00 en haut du compartiment à l'aide du tournevis Phillips # 00.
-
Retirez les deux vis 5/32 "# 00 de l'intérieur du compartiment à l'aide du tournevis Phillips # 00.
-
-
-
Fermez le couvercle du compartiment de la batterie en le poussant vers le bas jusqu'à ce qu'il se verrouille.
-
-
-
En regardant le côté gauche de la caméra, soulevez la porte sur laquelle est écrit «HDMI».
-
Retirez les deux vis 5/32 "# 00 visibles à l'aide du tournevis Phillips # 00.
-
-
-
En regardant à l'arrière de l'appareil photo, appuyez sur le bouton avec un éclair dessus pour ouvrir le flash.
-
Retirez les trois vis 5/32 "de l'intérieur du compartiment du flash à l'aide du tournevis Phillips # 00.
-
Fermez le compartiment du flash.
-
-
-
À l'aide d'une pince à épiler ou de vos doigts, retirez délicatement le câble ruban bleu du port.
-
-
-
Placez les pointes de vos pinces de chaque côté de la prise rouge.
-
Retirez doucement la fiche rouge de la prise.
-
Répétez ces étapes pour la prise jaune et la fiche.
-
Maintenant que le dessus est libre, mettez-le de côté pour plus tard.
-
-
-
Soulevez l'écran LCD avec vos doigts de manière à ce que l'écran soit légèrement plié à l'écart de l'appareil photo.
-
-
-
En commençant par le bas, éloignez doucement le panneau arrière du corps de l'appareil photo à l'aide de vos doigts.
-
Une fois que le panneau arrière est libre du corps, faites pivoter la caméra de sorte que l'arrière soit face à vous et tirez le panneau arrière au-delà de l'écran en le faisant pivoter pour l'adapter autour de l'écran.
-
Mettez le panneau arrière de côté.
-
-
-
Retirez les deux vis 3/32 "# 00 situées à côté du viseur à l'aide du tournevis Phillips # 00.
-
-
-
Retirez les deux vis 5/32 "# 00 du côté droit de la caméra sous l'anneau en D à l'aide du tournevis Phillips # 00.
-
-
-
Retirez deux autres vis 3/32 "# 00 du bas de la caméra à l'aide du tournevis Phillips # 00.
-
-
-
Retirez deux autres vis 3/32 "# 00 du support métallique sur le côté gauche de la caméra à l'aide du tournevis Phillips # 00.
-
-
-
Débranchez le câble ruban orange en haut à droite de la caméra à côté du support métallique en appliquant une pince à épiler sur les languettes de chaque côté de la fiche.
-
-
-
Avant de retirer l'assemblage, pliez la languette la plus à droite de la carte de circuit imprimé flexible loin du support métallique.
-
-
-
Tirez sur les anneaux en D de chaque côté de la caméra pour commencer à retirer l'ensemble.
-
Une fois que les supports sont dégagés de la coque noire, retirez-les et mettez-les de côté.
-
Continuez à retirer l'assemblage d'écran.
-
-
-
Avec la caméra face vers le bas, éloignez l'ensemble de vous pour avoir une vue claire du câble ruban large.
-
Débranchez le câble en appliquant une pince à épiler sur les languettes de chaque côté de la fiche.
-
Mettez l'assemblage LCD de côté.
-
-
-
À l'aide de la pince à épiler, décrochez la carte de circuit imprimé flexible de la languette métallique à droite du viseur en la faisant pivoter vers la gauche.
-
-
-
Retirez la vis 5/32 "# 00 à côté de l'arrière droit du viseur à l'aide du tournevis Phillips # 00.
-
-
-
À l'aide de la pince à épiler, soulevez le morceau de ruban adhésif noir du circuit imprimé sous le viseur.
-
-
-

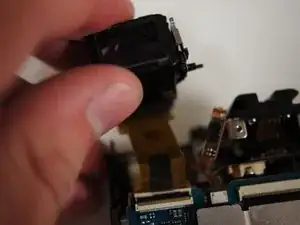

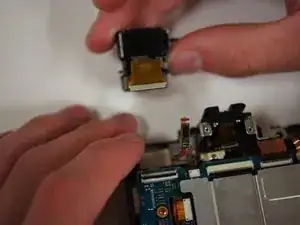

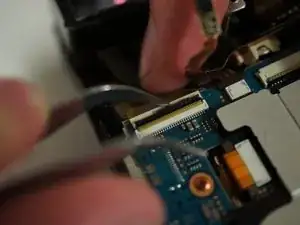

Utilisez la pince à épiler pour soulever l'interrupteur noir sur le réceptacle blanc juste en dessous du viseur. S'il est correctement ouvert, le câble ruban se retirera avec très peu de force.
-
Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse.
