Introduction
Cette réparation est à faire si votre S6 Edge ne charge plus correctement à moins de mettre le connecteur du câble en appui contre un objet, ce qui est très pénible. Ici le but est de pousser l'écologie et de ne changer que le port USB, pas la carte fille. Je l'ai fait et ça marche pour un port USB à 30 centimes. Il ne s'agit pas du port d'origine j'ai dû couper certaines pattes près des connecteurs qui dérangeaient.
Outils
Pièces
-
-
Première étape: Protéger la carte fille avec du scotch kapton , et commencez à gratter l’époxy a l'aide d'un fer à souder pointue sinon on ne peux pas dessouder.
-
-
-
Deuxième étape: approcher avec la station de soudage a air-chaud température environ 350°C 20% d'air, et tirez doucement avec la pince . C'était peut être plus que 350 si ça ne viens pas immédiatement (3 seconde ) enlevez le fer augmentez de 10 degrés et recommencez , il ne faut pas rester trop longtemps.
-
-
-

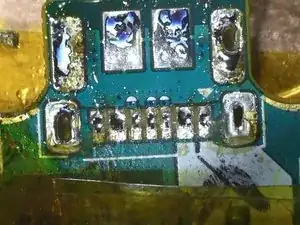

Étape 3: nettoyer. Passer la tresse à dessouder , ne pas hésiter a rajouter de l'étain frais pour faciliter l'absorption, et ajouter du flux avant de nettoyer avec un coton tige. enfin gratter aussi les éventuels résidus d'époxy
-
-
-
Installer le connecteur. Vous pouvez vérifier le brochage selon la photo , et couper les pattes qui pourraient gêner la poser selon le modèle de connecteur que vous avez sous la main . Ajouter de la pâte à souder sur chaque connexion, enfin souder à la température adaptée a votre étain .
-
-
-
Dernière étape: à l'aide d'un câble avec prise mâle dénudé, vous pouvez contrôler que chaque fil est passant et surtout qu'il n y a pas de pont de soudures (court-circuit).
-
Pour réassembler votre appareil, suivez les instructions dans l'ordre inverse.
