Tester et changer la sonde de température de sortie d’un sèche-linge Whirlpool

Rédigé par : Bill Gilbert

Commentaires : 2

Tester et changer la sonde de température de sortie d’un sèche-linge Whirlpool

Difficulté

Difficile

Étapes

Temps nécessaire

3 - 4 heures

Introduction

Utilisez ce tutoriel pour tester et changer la sonde de température de sortie de votre sèche-linge Whirlpool.

La sonde de température de sortie est le capteur de contrôle de la température de base de votre sèche-linge. La résistance de la sonde de température change avec la température, et ce changement est surveillé par la carte électronique (alias unité de contrôle du cycle de séchage), qui contrôle l'élément chauffant de votre sèche-linge.

En cas de défaillance de la sonde de température de sortie, il est possible que le sèche-linge Whirlpool ne chauffe plus et affiche un code d'erreur.

Bien que cette réparation soit considérée comme difficile, la principale difficulté réside dans l’ampleur du démontage, en particulier de la cloison avant. Prenez votre temps et ne forcez pas les choses.

Ce tutoriel fonctionne pour la plupart des sèche-linge Whirlpool. Ce tutoriel est écrit avec un modèle de sèche-linge WED87HED. Si vous avez un modèle différent, vous pouvez rencontrer quelques différences mineures de démontage, mais le processus global de réparation séche-linge Wihrlpool reste le même.

Outils

Étape 1

Avant de commencer votre réparation, débranchez votre sèche-linge.
Suivant votre localisation, la prise d’alimentation sera différente.

Étape 2

Tout au long de ce tutoriel, gardez la trace de chaque vis et revissez-la exactement à l'endroit d'où elle vient.
Utilisez un tourne-écrou pour retirer les vis qui fixent le table top de votre sèche-linge Whirlpool.

Étape 3

Saisissez le table top et faites-le glisser de 2 à 3 cm vers l'arrière de l'appareil.

Étape 4

Soulevez le table top pour le séparer du châssis.
Retirez le table top du séche-linge.

Étape 5

Débranchez le câble du bandeau de contrôle de la carte électronique.

Étape 6

Débranchez le connecteur du voyant du tambour.

Étape 7

Retirez les vis qui fixent le bandeau de commande.

Étape 8

Soulevez et inclinez le bandeau de commande pour le retirer du châssis.
Veillez à faire passer le câble à travers l’encoche du châssis.
Lors du remontage, faites passer le câble dans lson encoche avant de réinstaller le bandeau de commande.

Étape 9

Utilisez un petit tournevis plat ou une spatule (spudger) pour détacher les deux côtés du connecteur de la sécurité de porte.
Débranchez le connecteur.

Étape 10

Retirez les vis à tôle en haut du panneau avant.
Inclinez le sèche-linge vers l'arrière et calez-le solidement, ou demandez à un ami de le tenir.
Retirez les vis à tôle sur le bord inférieur du panneau.

Étape 11

Retirez les vis situées dans la zone de la porte, sous l'ouverture du tambour.

Étape 12

Le panneau est lourd et encombrant. Vous pouvez demander à un ami de vous aider pour cette étape.
Tirez sur le bas du panneau pour l'éloigner du châssis de quelques centimètres.
Soulevez le panneau frontal pour le détacher des petites attaches du châssis, près de la partie supérieure du panneau, et retirez-le.
Veillez à ne pas rester accroché au faisceau de câbles de la sécurité de porte lorsque vous retirez le panneau.

Étape 13

Retirez la vis du cache du bornier.

Étape 14

Retirez le cache du bornier.

Étape 15

Retirez les vis qui fixent les câbles du cordon.
Marquez les câbles avec un marqueur permanent si nécessaire, et prenez une photo ou dessinez un schéma.

Étape 16

Tirez prudemment le cordon vers le bas à travers le trou rond.
Lors du remontage, veillez à rebrancher correctement les câbles.

Étape 17

Retirez la vis verte de mise à la terre.
Dévissez le bornier du cordon.

Étape 18

Déplacez le bornier du cordon derrière le panneau arrière.

Étape 19

Retirez les vis du panneau arrière.
Tout au long de ce tutoriel, gardez la trace de chaque vis et revissez-la exactement à l'endroit d'où elle vient.

Étape 20

Retirez la vis qui fixe le cache de la carte électrronique au châssis.
Retirez les vis de la partie supérieure arrière de la machine.

Étape 21

Mettez des gants avant de continuer, car le panneau arrière est coupant.
Soulevez le panneau d'environ 5 cm et inclinez-le vers l'arrière pour le dégager du tuyau d’évacuation.
Dégagez le panneau hors du tuyau d’évacuation et retirez-le.

Étape 22

Lors du remontage, effectuez les opérations suivantes :
Veillez à ce que le tuyau d'évacuation s'emboîte dans la moulure du panneau.
Assurez-vous que les languettes du bas sont alignées sur le rebord inférieur du châssis.
Positionnez le panneau de manière à ce que ses trous de vis correspondent à ceux du châssis.

Étape 23

Tirez le filtre à peluches vers le haut pour le retirer.
Ces photos montrent le panneau avant en place, mais la procédure est la même si le panneau avant est déjà retiré.

Étape 24

Retirez les vis du boîtier du filtre à peluches.

Étape 25

Tirez le boîtier du filtre vers l'extérieur du châssis et vers le bas, pour le retirer.

Étape 26

Serrez les languettes de verrouillage du connecteur du capteur d'humidité.
Déconnectez le connecteur.

Étape 27

Étiquetez, photographiez ou faites un croquis de l'emplacement des connecteurs et de la position du support de la carte électronique de votre machine.
Débranchez tous les connecteurs de la moitié avant de la carte électronique.

Étape 28

Étiquetez, photographiez ou faites un croquis de l'emplacement des connecteurs et de la position du support de la carte électronique de votre machine.
Débranchez tous les connecteurs de la moitié arrière de la carte électronique.

Étape 29

Retirez la vis à tôle qui fixe la carte électronique à son support.

Étape 30

Soulevez le coin arrière de la carte électronique le plus proche des parois latérales du châssis.
Détachez la languette de verrouillage située sur le côté de la carte électronique.
Faites glisser la carte électronique vers l'avant du sèche-linge, pour détacher les languettes qui la fixent à son support.

Étape 31

Retirez la carte électronique de son support.

Étape 32

Retirez la vis à tôle qui fixe le support de la carte électronique.

Étape 33

Soulevez le support de la carte électronique du châssis et tournez-le de façon à accéder à sa partie inférieure.
En utilisant une pince à bec long ou universelle, pincez les ergots de verrouillage du collier de serrage du faisceau de câbles.
Séparez le faisceau du support de la carte électronique et retirez ce dernier.

Étape 34

Dévissez les vis qui fixent la partie supérieure de la cloison avant au châssis.
Retirez les vis à tôle qui fixent le dispositif supérieur supérieure en plastique à la cloison avant.

Étape 35

Retirez la partie supérieure de la cloison avant et mettez-la de côté.

Étape 36

Notez bien le parcours de la courroie avant de continuer.
Le support du galet tendeur maintient le galet tendeur sur l'arbre monté sur le support. Ce galet assure la tension de la courroie de transmission grâce au ressort du support de galet.
Poussez le support du galet tendeur (le "L" métallique à l'envers) vers le haut pour relâcher la tension sur la courroie.
Retirez la courroie du galet du moteur.
Abaissez doucement le support du galet jusqu'à ce qu'il repose parallèlement au sol du sèche-linge.
Lors du remontage, reportez-vous à vos notes ou au lien du parcours de la courroie pour réenfiler celle-ci.

Étape 37

Dévissez les vis qui fixent la partie inférieure de la cloison avant.

Étape 38

Tout en tenant le tambour, soulevez la partie inférieure de la cloison avant pour la dégager des crochets du châssis.

Étape 39

Abaissez la cloison d'environ 5 cm pour détacher les galets de tambour, qui se trouvent sous le tambour.
Tout en tenant le tambour, retirez la partie inférieure de la cloison avant.
Lors du remontage, inclinez la cloison vers la droite pour que les galets se placent sous la lèvre à l'avant du tambour. Une fois le tambour posé sur les galets, vous pouvez remettre la cloison en position verticale.

Étape 40

Utilisez la courroie pour soulever le tambour de quelques centimètres.
Sortez le tambour vers l'avant du sèche-linge.
Notez quelle extrémité du tambour est orientée vers l'avant.
Si la courroie est cassée, placez-vous devant le tambour et mettez vos bras à l'intérieur. Soulevez-le et tirez-le vers l'avant de la machine. Il est conseillé de se faire aider par quelqu'un.
Veillez à ce que votre tambour repose sur les galets lorsque vous réinstallez la partie inférieure de la cloison avant inférieure. Prenez votre temps et ne forcez pas.

Étape 41

Les étapes suivantes montrent comment tester et changer la sonde de température de sortie.

Étape 42

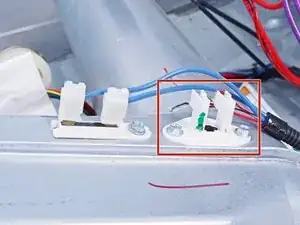

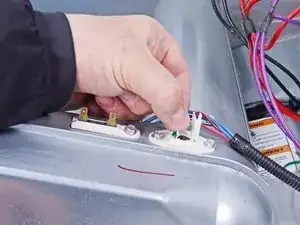

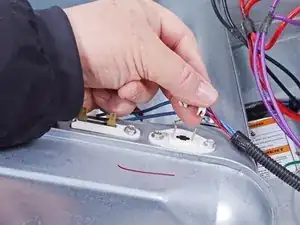

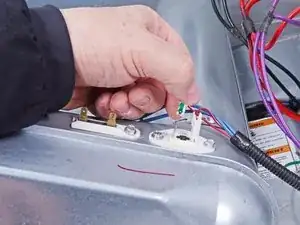

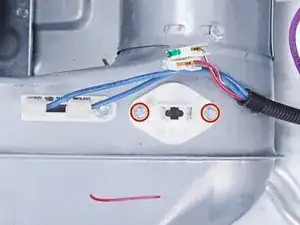

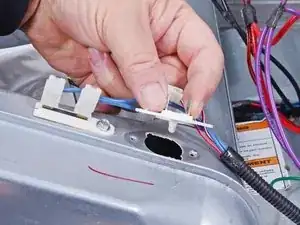

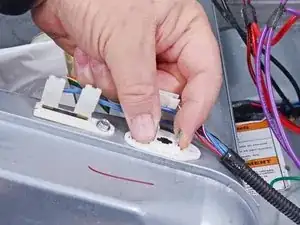

Débranchez les deux cosses à fourche attachées à la sonde de température de sortie.
Veillez à saisir les cosses et non les fils pour cela.

Étape 43

Si vous ne savez pas comment utiliser un multimètre, consultez ce tutoriel.

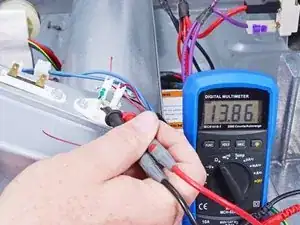

Réglez votre multimètre sur le paramètre ohms (Ω). Si votre multimètre a plus d'une échelle pour les ohms (Ω), réglez-le sur (Rx1000).
Mettez les fiches en contact avec les contacts de la sonde de température. La lecture à température ambiante (70°F/21°C) devrait être d'environ 12,5-14,5 kΩ pour un sèche-linge Whirlpool Duet .
D'autres modèles peuvent avoir des valeurs différentes ; 10 kΩ est une valeur courante à température ambiante (70°F/21°C) pour une autre sonde de température de sortie (également appelée sonde de contrôle de la température).
Si votre sonde de température se situe en dehors de la plage appropriée ou indique une absence de continuité (OL) ou 0,00 Ω, suivez les étapes suivantes pour la remplacer.
