Introduction
Consultez ce tutoriel pour tester et (si nécessaire) changer un capteur d'humidité sèche-linge Whirlpool .
Le capteur d'humidité vérifie le taux d'humidité du linge en mesurant la résistance entre deux bandes métalliques lorsque les vêtements les touchent pendant les rotations du tambour. Au fur et à mesure que les vêtements sèchent, la résistance augmente.
Si le capteur d'humidité sèche-linge ne fonctionne pas en mode de séchage automatique, notamment en cas de circuit ouvert entre la bande et le connecteur, le sèche-linge ne chauffe plus. Si le capteur d'humidité est défectueux et qu'il y a un court-circuit entre les deux bandes, le sèche-linge peut effectuer un cycle de chauffage jusqu'à ce que la durée maximale du cycle soit atteinte. Il peut également émettre un code d'erreur. Cela peut entraîner un gaspillage d'énergie important.
Cette réparation sèche-linge est considérée comme difficile en raison des nombreuses étapes de démontage nécessaires. Certaines étapes sont difficiles, en particulier retirer et le remonter la cloison avant.
Ce tutoriel fonctionne pour la plupart des sèche-linge Whirlpool. Ce tutoriel a été rédigé avec un modèle de sèche-linge WED87HED. Si vous avez un modèle différent, vous pouvez rencontrer quelques différences mineures de démontage, mais le processus global de réparation sèche-linge sera le même.
-
-
Utilisez un tourne-écrou pour retirer les vis qui fixent le table top de votre sèche-linge Whirlpool.
-
-
-
Utilisez un petit tournevis plat ou une spatule (spudger) pour détacher les deux côtés du connecteur de la sécurité de porte.
-
Débranchez le connecteur.
-
-
-
Retirez les vis à tôle en haut du panneau avant.
-
Inclinez le sèche-linge vers l'arrière et calez-le solidement, ou demandez à un ami de le tenir.
-
Retirez les vis à tôle sur le bord inférieur du panneau.
-
-
-
Tirez sur le bas du panneau pour l'éloigner du châssis de quelques centimètres.
-
Soulevez le panneau frontal pour le détacher des petites attaches du châssis, près de la partie supérieure du panneau, et retirez-le.
-
-
-
Retirez la vis qui fixe le cache de la carte électrronique au châssis.
-
Retirez les vis de la partie supérieure arrière de la machine.
-
-
-
Soulevez le panneau d'environ 5 cm et inclinez-le vers l'arrière pour le dégager du tuyau d’évacuation.
-
Dégagez le panneau hors du tuyau d’évacuation et retirez-le.
-
-
-
Veillez à ce que le tuyau d'évacuation s'emboîte dans la moulure du panneau.
-
Assurez-vous que les languettes du bas sont alignées sur le rebord inférieur du châssis.
-
Positionnez le panneau de manière à ce que ses trous de vis correspondent à ceux du châssis.
-
-
-
Serrez les languettes de verrouillage du connecteur du capteur d'humidité.
-
Déconnectez le connecteur.
-
-
-
Soulevez le coin arrière de la carte électronique le plus proche des parois latérales du châssis.
-
Faites glisser la carte électronique vers l'avant du sèche-linge, pour détacher les languettes qui la fixent à son support.
-
-
-
Soulevez le support de la carte électronique du châssis et tournez-le de façon à accéder à sa partie inférieure.
-
En utilisant une pince à bec long ou universelle, pincez les ergots de verrouillage du collier de serrage du faisceau de câbles.
-
Séparez le faisceau du support de la carte électronique et retirez ce dernier.
-
-
-
Dévissez les vis qui fixent la partie supérieure de la cloison avant au châssis.
-
Retirez les vis à tôle qui fixent le dispositif supérieur supérieure en plastique à la cloison avant.
-
-
-
Poussez le support du galet tendeur (le "L" métallique à l'envers) vers le haut pour relâcher la tension sur la courroie.
-
Retirez la courroie du galet du moteur.
-
Abaissez doucement le support du galet jusqu'à ce qu'il repose parallèlement au sol du sèche-linge.
-
-
-
Tout en tenant le tambour, soulevez la partie inférieure de la cloison avant pour la dégager des crochets du châssis.
-
-
-
Abaissez la cloison d'environ 5 cm pour détacher les galets de tambour, qui se trouvent sous le tambour.
-
Tout en tenant le tambour, retirez la partie inférieure de la cloison avant.
-
-
-

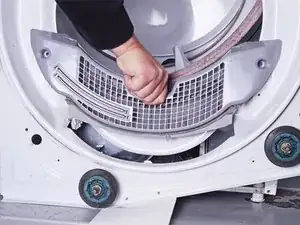

Saisissez le porte-filtre et tirez-le tout droit vers le haut, pour le sortir de la cloison avant inférieure.
-
Retirez le porte-filtre.
-
-
-

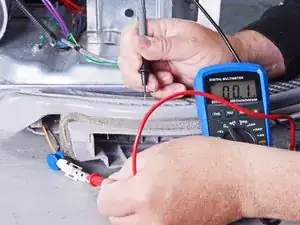

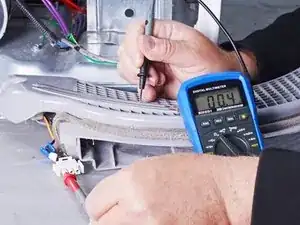

Réglez le multimètre sur la résistance (Ω) et vérifiez la continuité entre les deux bandes métalliques et leurs ports respectifs situés sur les bords extérieurs du capteur.
-
Si les bandes présentent une continuité (moins de 1 Ω) avec le capteur, passez à l'étape suivante.
-
Si l'une des bandes présente un circuit ouvert (OL) à son connecteur, sautez l'étape suivante.
-
-
-

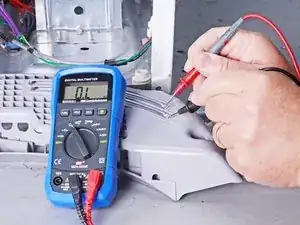

Utilisez votre multimètre pour vérifier qu'il n'y a pas de contact entre les deux bandes. Votre multimètre doit indiquer "OL".
-
S'il y a une valeur de résistance entre les bandes, vérifiez s'il elles se touchent.
-
En cas de contact physique, comme une bande pliée ou une fissure du porte-filtre, changez le porte-filtre.
-
S'il y a une valeur de résistance et que les bandes ne se touchent pas, passez à l'étape suivante pour remplacer le module du capteur d’humidité.
-
-
-

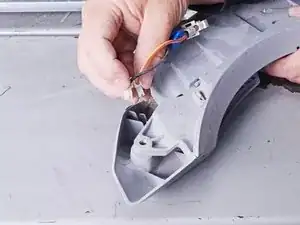

Si le module est défectueux, tirez et débranchez les deux connecteurs du capteur d'humidité directement hors de leurs prises sur le module.
-
Retirez le module du capteur d'humidité.
-
Pour remonter votre sèche-linge, suivez ces instructions en sens inverse.
Votre réparation sèche-linge Whirlpool ne s'est pas passée comme prévu ? Demandez de l'aide sur notre Forum.
