Tester et changer une résistance sèche-linge Whirlpool

Rédigé par : Bill Gilbert

Commentaires : 3

Tester et changer une résistance sèche-linge Whirlpool

Difficulté

Difficile

Étapes

Temps nécessaire

3 - 5 heures

Introduction

Utilisez ce tutoriel pour tester l'élément chauffant (ou résistance) de votre sèche-linge Whirlpool et le changer si nécessaire.

Une résistance défectueuse peut entraîner une surchauffe du sèche-linge, une mauvaise chauffe ou ne pas chauffer du tout.

Ce tutoriel est classé difficile, et bien que la plupart des étapes soient simples, démonter et changer la résistance sèche-linge Whirlpool peut s’avérer délicat, de même que pour la partie inférieure de la cloison avant et le tambour.

Ce tutoriel fonctionne pour la plupart des sèche-linge Whirlpool. Il est écrit et illustré avec un modèle de sèche-linge WED87HED. Si vous avez un modèle différent, vous pouvez rencontrer quelques différences mineures de démontage, mais le processus global de réparation sèche-linge reste le même.

Outils

Pièces

Whirlpool Dryer Heating Element (Varies)

Étape 1

Avant de commencer votre réparation, débranchez votre sèche-linge.
Suivant votre localisation, la prise d’alimentation sera différente.

Étape 2

Tout au long de ce tutoriel, gardez la trace de chaque vis et revissez-la exactement à l'endroit d'où elle vient.
Utilisez un tourne-écrou pour retirer les vis qui fixent le table top de votre sèche-linge Whirlpool.

Étape 3

Saisissez le table top et faites-le glisser de 2 à 3 cm vers l'arrière de l'appareil.

Étape 4

Soulevez le table top pour le séparer du châssis.
Retirez le table top du séche-linge.

Étape 5

Débranchez le câble du bandeau de contrôle de la carte électronique.

Étape 6

Débranchez le connecteur du voyant du tambour.

Étape 7

Retirez les vis qui fixent le bandeau de commande.

Étape 8

Soulevez et inclinez le bandeau de commande pour le retirer du châssis.
Veillez à faire passer le câble à travers l’encoche du châssis.
Lors du remontage, faites passer le câble dans lson encoche avant de réinstaller le bandeau de commande.

Étape 9

Utilisez un petit tournevis plat ou une spatule (spudger) pour détacher les deux côtés du connecteur de la sécurité de porte.
Débranchez le connecteur.

Étape 10

Retirez les vis à tôle en haut du panneau avant.
Inclinez le sèche-linge vers l'arrière et calez-le solidement, ou demandez à un ami de le tenir.
Retirez les vis à tôle sur le bord inférieur du panneau.

Étape 11

Retirez les vis situées dans la zone de la porte, sous l'ouverture du tambour.

Étape 12

Le panneau est lourd et encombrant. Vous pouvez demander à un ami de vous aider pour cette étape.
Tirez sur le bas du panneau pour l'éloigner du châssis de quelques centimètres.
Soulevez le panneau frontal pour le détacher des petites attaches du châssis, près de la partie supérieure du panneau, et retirez-le.
Veillez à ne pas rester accroché au faisceau de câbles de la sécurité de porte lorsque vous retirez le panneau.

Étape 13

Retirez la vis du cache du bornier.

Étape 14

Retirez le cache du bornier.

Étape 15

Retirez les vis qui fixent les câbles du cordon.
Marquez les câbles avec un marqueur permanent si nécessaire, et prenez une photo ou dessinez un schéma.

Étape 16

Tirez prudemment le cordon vers le bas à travers le trou rond.
Lors du remontage, veillez à rebrancher correctement les câbles.

Étape 17

Retirez la vis verte de mise à la terre.
Dévissez le bornier du cordon.

Étape 18

Déplacez le bornier du cordon derrière le panneau arrière.

Étape 19

Retirez les vis du panneau arrière.
Tout au long de ce tutoriel, gardez la trace de chaque vis et revissez-la exactement à l'endroit d'où elle vient.

Étape 20

Retirez la vis qui fixe le cache de la carte électrronique au châssis.
Retirez les vis de la partie supérieure arrière de la machine.

Étape 21

Mettez des gants avant de continuer, car le panneau arrière est coupant.
Soulevez le panneau d'environ 5 cm et inclinez-le vers l'arrière pour le dégager du tuyau d’évacuation.
Dégagez le panneau hors du tuyau d’évacuation et retirez-le.

Étape 22

Lors du remontage, effectuez les opérations suivantes :
Veillez à ce que le tuyau d'évacuation s'emboîte dans la moulure du panneau.
Assurez-vous que les languettes du bas sont alignées sur le rebord inférieur du châssis.
Positionnez le panneau de manière à ce que ses trous de vis correspondent à ceux du châssis.

Étape 23

Tirez le filtre à peluches vers le haut pour le retirer.
Ces photos montrent le panneau avant en place, mais la procédure est la même si le panneau avant est déjà retiré.

Étape 24

Retirez les vis du boîtier du filtre à peluches.

Étape 25

Tirez le boîtier du filtre vers l'extérieur du châssis et vers le bas, pour le retirer.

Étape 26

Serrez les languettes de verrouillage du connecteur du capteur d'humidité.
Déconnectez le connecteur.

Étape 27

Étiquetez, photographiez ou faites un croquis de l'emplacement des connecteurs et de la position du support de la carte électronique de votre machine.
Débranchez tous les connecteurs de la moitié avant de la carte électronique.

Étape 28

Étiquetez, photographiez ou faites un croquis de l'emplacement des connecteurs et de la position du support de la carte électronique de votre machine.
Débranchez tous les connecteurs de la moitié arrière de la carte électronique.

Étape 29

Retirez la vis à tôle qui fixe la carte électronique à son support.

Étape 30

Soulevez le coin arrière de la carte électronique le plus proche des parois latérales du châssis.
Détachez la languette de verrouillage située sur le côté de la carte électronique.
Faites glisser la carte électronique vers l'avant du sèche-linge, pour détacher les languettes qui la fixent à son support.

Étape 31

Retirez la carte électronique de son support.

Étape 32

Retirez la vis à tôle qui fixe le support de la carte électronique.

Étape 33

Soulevez le support de la carte électronique du châssis et tournez-le de façon à accéder à sa partie inférieure.
En utilisant une pince à bec long ou universelle, pincez les ergots de verrouillage du collier de serrage du faisceau de câbles.
Séparez le faisceau du support de la carte électronique et retirez ce dernier.

Étape 34

Dévissez les vis qui fixent la partie supérieure de la cloison avant au châssis.
Retirez les vis à tôle qui fixent le dispositif supérieur supérieure en plastique à la cloison avant.

Étape 35

Retirez la partie supérieure de la cloison avant et mettez-la de côté.

Étape 36

Notez bien le parcours de la courroie avant de continuer.
Le support du galet tendeur maintient le galet tendeur sur l'arbre monté sur le support. Ce galet assure la tension de la courroie de transmission grâce au ressort du support de galet.
Poussez le support du galet tendeur (le "L" métallique à l'envers) vers le haut pour relâcher la tension sur la courroie.
Retirez la courroie du galet du moteur.
Abaissez doucement le support du galet jusqu'à ce qu'il repose parallèlement au sol du sèche-linge.
Lors du remontage, reportez-vous à vos notes ou au lien du parcours de la courroie pour réenfiler celle-ci.

Étape 37

Dévissez les vis qui fixent la partie inférieure de la cloison avant.

Étape 38

Tout en tenant le tambour, soulevez la partie inférieure de la cloison avant pour la dégager des crochets du châssis.

Étape 39

Abaissez la cloison d'environ 5 cm pour détacher les galets de tambour, qui se trouvent sous le tambour.
Tout en tenant le tambour, retirez la partie inférieure de la cloison avant.
Lors du remontage, inclinez la cloison vers la droite pour que les galets se placent sous la lèvre à l'avant du tambour. Une fois le tambour posé sur les galets, vous pouvez remettre la cloison en position verticale.

Étape 40

Utilisez la courroie pour soulever le tambour de quelques centimètres.
Sortez le tambour vers l'avant du sèche-linge.
Notez quelle extrémité du tambour est orientée vers l'avant.
Si la courroie est cassée, placez-vous devant le tambour et mettez vos bras à l'intérieur. Soulevez-le et tirez-le vers l'avant de la machine. Il est conseillé de se faire aider par quelqu'un.
Veillez à ce que votre tambour repose sur les galets lorsque vous réinstallez la partie inférieure de la cloison avant inférieure. Prenez votre temps et ne forcez pas.

Étape 41

Les trois étapes suivantes montrent comment déconnecter et tester la résistance du séche-linge.

Étape 42

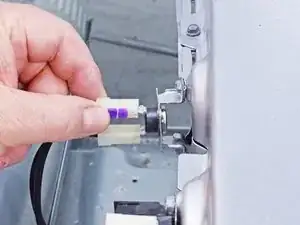

Débranchez les cosses à fourche attachées à la résistance.
Notez l'emplacement des cosses.
Tirez sur les cosses et non sur les câbles eux-mêmes.
Si vous remplacez juste la résistance et que vous n'avez pas besoin de la tester, vous pouvez sauter les deux étapes suivantes.

Étape 43

Ces étapes nécessitent un multimètre. Si vous ne savez pas comment en utiliser un, voici un tutoriel qui vous aidera.
De nombreux sèche-linge électriques Whirlpool sont dotés d'éléments chauffants à deux, voire trois sections. Leur valeur de résistance varie en fonction de la disposition.
Si l'élément chauffant ne comporte que deux bornes, vous vous contenterez de vérifier la résistance entre ces bornes.
La résistance doit être d'environ 10-13 Ω, si elle se situe en dehors de cette fourchette, l'élément chauffant doit être changé.
S'il y a trois bornes (ce qui est courant sur les machines récentes et illustrées ici), vérifiez la résistance entre la borne commune du milieu et chacune des bornes de l'élément.

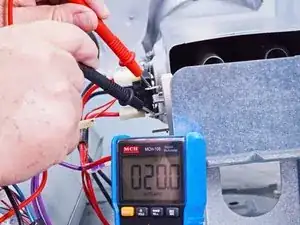

La résistance doit être d'environ 20 ohms (Ω). Si la résistance est inférieure à 15 Ω, ou supérieure à 25 Ω, vous devez changer l’élément chauffant.

Étape 44

(Pour les éléments chauffants à trois bornes uniquement) Vérifiez la résistance entre les bornes supérieure et inférieure.
Le multimètre doit indiquer environ 40-50 Ω.
(Tous les types) Vérifiez la résistance entre chaque borne et l'élément chauffant.
Le multimètre doit indiquer OL ou "-".
Si l'élément présente les valeurs correctes lors du test, vous pouvez vous arrêter ici. Vous n'avez pas à remplacer l'élément chauffant. Par précaution, tant que tout est accessible, vous pouvez tester les composants situés sur le boîtier de l'élément chauffant.
Pour le module thermostat/sonde de température d'entrée, suivez ce lien.
Pour le coupe-circuit thermique, suivez ce lien.

Étape 45

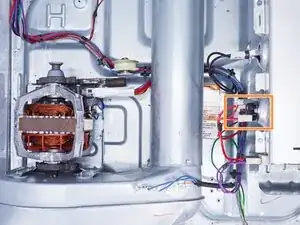

Les quatre étapes suivantes montrent comment déconnecter et retirer le thermostat et la sonde de température d'entrée.

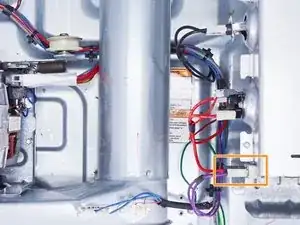

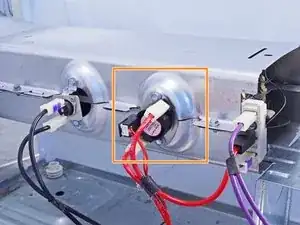

Le thermostat et la sonde de température d'entrée forment un seul bloc. Certains sèche-linge n’ont pas de sonde de température d'entrée.

Étape 46

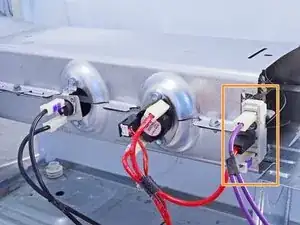

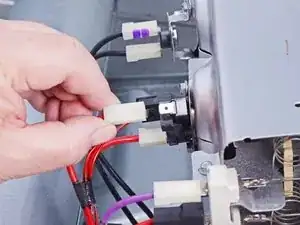

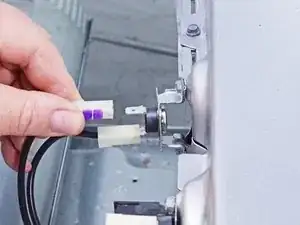

Tirez les cosses à fourche tout droit pour déconnecter la partie thermostat du bloc thermostat/sonde de température d'entrée.

Étape 47

Vous pouvez sauter cette étape si votre sèche-linge n'est équipé que d'un thermostat.

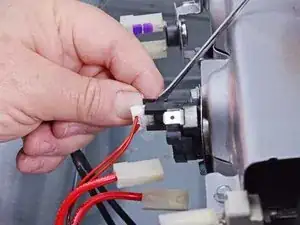

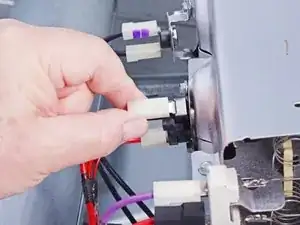

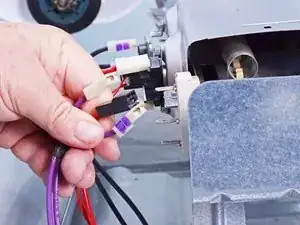

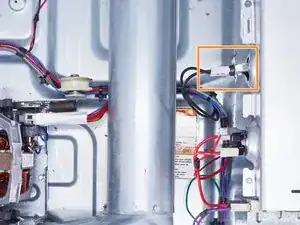

Détachez le connecteur de la sonde de température d'entrée en soulevant la languette de verrouillage noire à l'aide d'un petit tournevis plat ou d'une spatule (spudger).
La languette de verrouillage noire étant fragile, ne la soulevez que légèrement pour détacher le connecteur. Veillez à saisir le connecteur et non les câbles lorsque vous les retirez.
Une fois qu’il est détaché, tirez sur le connecteur pour débrancher la sonde de température d'entrée.

Étape 48

Retirez les vis à tôle qui fixent le bloc thermostat/sonde de température d'entrée.

Étape 49

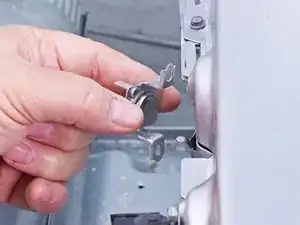

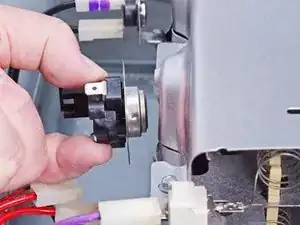

Retirez le bloc en le tirant tout droit hors de son encoche
Notez l'orientation avec le connecteur de la sonde de température vers l'arrière de la machine, en vue du remontage.

Étape 50

Les trois étapes suivantes montrent comment retirer le coupe-circuit thermique.

Étape 51

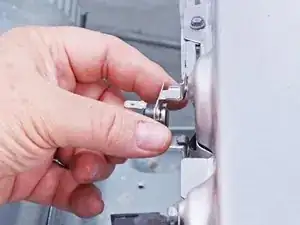

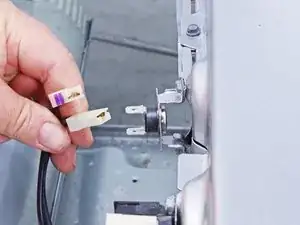

Tirez les deux cosses à fourche du coupe-circuit thermique tout droit hors de leurs prises pour les débrancher.
Veillez à saisir les cosses et non les câbles lors du débranchement.

Étape 52

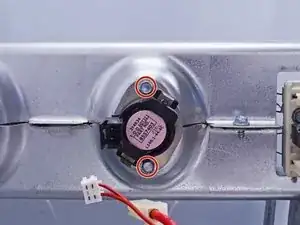

Retirez les vis à tôle qui fixent le coupe-circuit thermique.
Notez l'orientation de la pièce, car sur certains modèles, elle ne s’insère correctement que dans un sens.

Étape 53

Retirez le coupe-circuit thermique en le soulevant de l'élément chauffant.

Étape 54

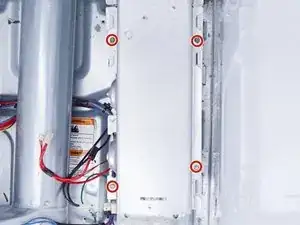

Retirez les vis à tôle qui fixent le boîtier de l'élément chauffant.

Étape 55

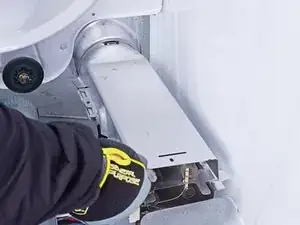

Mettez des gants avant de continuer, car le boîtier de l'élément chauffant est coupant.

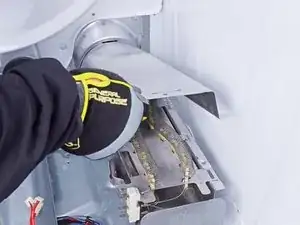

Soulevez l'avant du boîtier de l'élément chauffant, pour détacher les languettes qui le fixent au tuyau d’entrée d’air.
Veillez à bien soulever l'extrémité du boîtier pour que vous puissiez détacher cette languette. Les languettes situées sur le côté du boîtier peuvent également se coincer dans les fentes.
Retirez le boîtier de l'élément chauffant.
Lors du remontage, assurez-vous que toutes les languettes du boîtier sont passées dans les fentes situées sur les côtés du boîtier et sur la résistance. Le boîtier se mettra en place lorsqu'il sera correctement positionné.

Étape 56

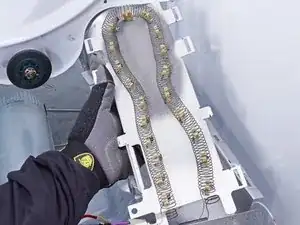

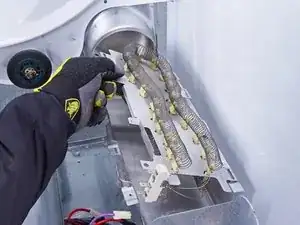

Soulevez la résistance de son emplacement dans la partie inférieure du boîtier de l'élément chauffant.
Retirez la résistance.

Conclusion

Pour remonter votre appareil, suivez ces instructions en sens inverse.

Votre réparation sèche-linge ne s'est pas déroulée comme prévu ? Demandez de l'aide sur notre Forum.

Auteur

Bill Gilbert

Membre depuis le 30/06/22

35090 Réputation

3 commentaires

Hi have fitted new thermal cutout new stat and new element still not getting hot

Philip Atkinson -

Hi have replaced thermal cutout Thermostat and heating element everything works except heat

Philip Atkinson -

Is there no heat on any cycle? I would look at the connections on the main Board, also called the Cycle Control Unit. Unplug and replug all of them especially the ones with heavier gauge wire. Another issue may be the centrifugal switch on your motor. Given that the unit runs properly except for no heat, and you have replaced the heating element, I strongly suspect the centrifugal switch. The centrifugal switch is not easy to check since the best check is to run the machine. I would try to trace the wire from the common terminal of your element to the centrifugal switch on the motor. Then see if you can trace the wire from the centrifugal switch to the electrical supply cord. You may be able to operate the centrifugal switch with your fingers to see if the contacts c;lose properly.Check the switch for continuity when it is in the running mode

An outside possibility is that one side of a 2 pole circuit breaker has tripped. If the "right" one has tripped, the dryer will spin but not heat. Check your breaker.

Bill Gilbert -
