Tutoriel de remplacement des bandes LED du téléviseur LG 42 pouces

Rédigé par : Rachel Burnham
  • Commentaires : 6
Tutoriel de remplacement des bandes LED du téléviseur LG 42 pouces

Difficulté

Modérée

Étapes

33

Temps nécessaire

40 minutes - 1 heure

Introduction

LG fabrique certains des meilleurs téléviseurs LED que l'on puisse acheter. Grâce à des fonctionnalités telles que l'excellente plateforme TV intelligente webOS avec connexion à un routeur et à la supériorité de leurs panneaux OLED. Il offre également une qualité d'image, un son et des capacités intelligentes parmi les plus élevés du marché des téléviseurs 4K.

Toutefois, lorsqu'il s'agit de remplacer ou de réinstaller des bandes ou des matrices de DEL, les gens s'adressent généralement à un technicien chargé de la réparation des téléviseurs. Pourtant, vous pouvez le faire vous-même à votre domicile.

Ce guide de réparation fonctionne avec les modèles suivants :

42LY340C-UA BUSWLJR
42LB5600-UZ BUSWLOR
42LF5600-UB BUSYLOR
42LF5600-UB BUSDLJM
42LF5600-UB AUSYLOR
42LF5600-UB BUSYLJR
42LF5800-UA BUSYLOR
42LX530S-UA BCCYLOR
42LX330C-UA BUSYLOR

Matrice de LED de rétroéclairage

Une matrice de LED de rétroéclairage est un long circuit imprimé contenant des diodes électroluminescentes montées en surface (SMD) qui diffusent de la lumière dans une pièce pour l'éclairer. Les bandes sont parfois appelées rubans LED ou rubans lumineux, et sont généralement dotées d'un support adhésif qui facilite leur installation.

Ces bandes lumineuses LED, qui comptent parmi les meilleures disponibles, peuvent être utilisées pour divers projets de décoration intérieure, notamment pour l'éclairage encastré, le rétroéclairage des téléviseurs et l'éclairage des comptoirs de cuisine avec un éclairage sous l'armoire.

Dans ce tutoriel, nous utilisons ces matrices de LED de rétroéclairage pour remplacer les bandes de LED du LG 42 pouces. Ces bandes LED ont été choisies pour leur haut niveau de qualité, leur utilité et leur design visuellement attrayant. Les autres facteurs pris en compte sont la force adhésive, le fonctionnement de l'application, la luminosité et la simplicité d'installation, ainsi que le fonctionnement général des bandes lumineuses.

Combien coûte le remplacement d'une bande LED sur un téléviseur ?

Le remplacement d'une bande de rétroéclairage LED coûte entre 100 et 125 euros, y compris tous les composants nécessaires et la main-d'œuvre. La réparation des téléviseurs plus anciens est plus coûteuse. Les pièces pour ces téléviseurs peuvent être difficiles à trouver. En outre, les composants pour les téléviseurs avec un écran de 42 pouces ou plus sont plus coûteux.

Etapes de remplacement de l'écran du LG 42lb5600

Comment changer la bande LED de mon téléviseur LG ? Dans ce tutoriel, nous allons vous apprendre à remplacer les bandes LED de votre téléviseur LG 42 pouces. Ce tutoriel fonctionnera avec une large gamme de modèles de téléviseurs LED 42 pouces de chez LG, même si ces modèles peuvent varier quelque peu entre eux. Les étapes de remplacement de l'écran LG 42lb5600 que nous allons démonter devraient s'appliquer à tous les modèles.


  1. i6wuGGfXcgSnesk5

    • Retirer les vis à l'arrière du téléviseur, ainsi que le panneau arrière.

  2. Bw2agJfYIplF6gTs

    • Retirer les vis qui relient le capteur infrarouge à la carte mère pour l'enlever et le détacher.

  3. EMcxleJ4GehjAlHY

    • Déconnecter les câbles ruban des cartes tampons à l'aide des connecteurs prévus à cet effet.

  4. 2XOsPCYbTtZefMSn

    • Retirer les haut-parleurs de la carte mère en les déconnectant de celle-ci.

  5. IROHKNGthTqdPcHM

    • Retirer les vis du montage qui se trouvent tout autour du téléviseur.

  6. FCceD5TGLJjpKhWQ

    • Retirer les vis qui maintiennent la carte tampon en place.

  7. DxNMBxKeZmtrLUhc

    • Pour certains panneaux, il peut être nécessaire de faire levier sur les clips pour les dégager du cadre à l'aide d'un outil.

  8. x62cZvJJZvtbrAeE

    • Retirer les caches de la carte tampon de la carte mère.

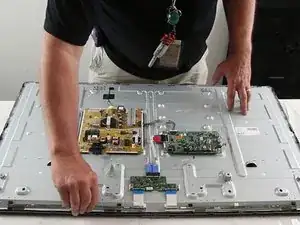

  9. FlXTUmvIvLotxRYk

    • Pour dégager les cartes tampons, détacher les languettes situées sur les cartes.

  10. GPRLtRIAL3TsgYkK

    • Retirer le cadre en retournant le téléviseur.

  11. MbsYRrNC3Al1bI4C

    • Relever les cartes tampons et les coller sur le panneau à l'aide de ventouses.

  12. WSsOCQFYDLvoUIme

    • Retirer le panneau du téléviseur en le soulevant de manière régulière afin qu'il ne se casse pas.

  13. dB6JHqWraSEoAZCK

    • Retirer le cadre du panneau.

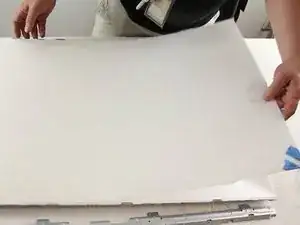

  14. MLVg1iBENHCAZwvH

    • Coller les couches de diffusion dans l'angle pour les maintenir alignées, puis retirer les couches de diffusion une à une, en commençant par l'angle.

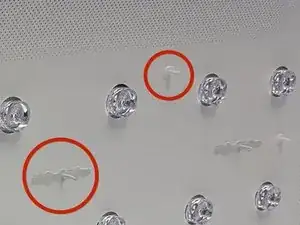

  15. FDneR3RaaWEZFMAT

    • Le réflecteur est maintenu en place par deux séries de languettes situées de chaque côté.

    Where can i buy these two sets of tabs?

    Vicente Delariarte -

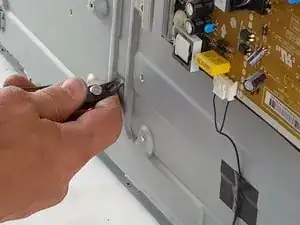

  16. wigWpNYfVLi5HURN

    • Pincer les petites languettes à travers le châssis sur le côté de la carte, en utilisant une pince à bec effilé pour les maintenir serrées.

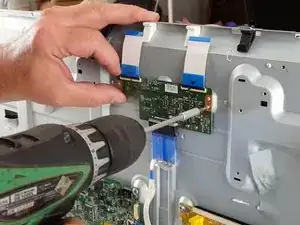

  17. EHE6ZSQPsFOqBd5H

    • Certaines des petites languettes peuvent être placées sous les cartes ; pour atteindre au moins l'une de ces petites languettes, vous devrez retirer la carte T-CON.

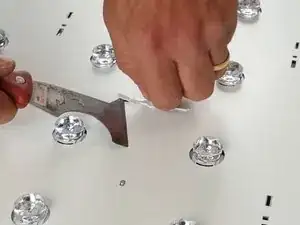

  18. MV5JjnUUI4RYJDIH

    • Pour libérer les plus grandes languettes, vous devrez soulever un côté tout en le faisant glisser.

  19. 5jvMQgRgPWa1VrAI

    • Retirer la feuille du réflecteur.

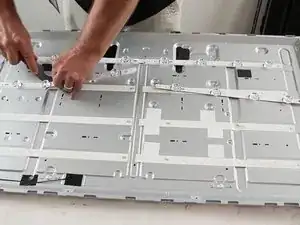

  20. lXqsLLrDkRtUaTGH

    • Utiliser un outil pour déconnecter les bandes de LED des câbles d'alimentation et faites levier sous les bandes de LED pour les soulever de leurs supports de montage sur le châssis.

    Three LG strips for a 32" TV for example cost £25. It is possible to replace the failed led. My led's were in series, so if one fails open-circuit, all the led lamps in the strip go out. If one strip goes out so do the other strips). You have to be careful when testing them to ensure you don't put too much current through them or the led's will fail. You can buy special led testers and soldering stations, but they are not absolutely necessary. Pry off the plastic lens then modify a soldering iron (I used a 25W). I undid the screw on the soldering iron to remove the tip, and used the screw to attach a piece of metal with a flat area of size of the lens , bending the metal to get the best thermal contact with the iron. Then I lay the copper side of the strip opposite the failed led on the hot flat metal. It took about 5mins to melt the solder and slide the failed led away. The led must be replaced by a new led or one melted off another scrap strip. Re-glue on the lens. Used led's will have shorter life.

    Dave Empson -

  21. WXHZVVMlraKli4J4

    • Connecter les nouvelles bandes de LED et s'assurer qu'elles sont correctement alignées sur le châssis.

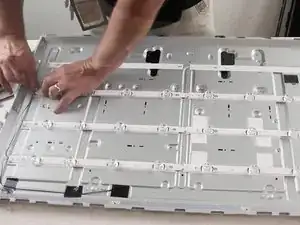

  22. HIE4dfFv62HjgTMY

    • Reconnecter les bandes LED au câble d'alimentation de la même façon qu'elles ont été déconnectées.

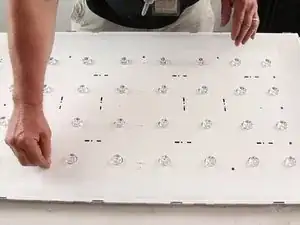

  23. M5PeDAchaaoWbH3J

    • Reconnecter la feuille et les clips du réflecteur au cadre du réflecteur.

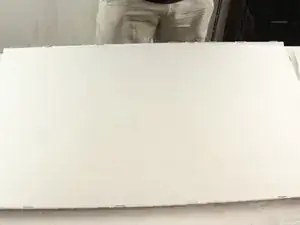

  24. IZDrsEcwFx1MLwCI

    • Retirer le ruban adhésif des couches de diffusion et les réinstaller.

  25. 5par6rGtZ5OkvqMJ

    • Réinstaller le cadre du panneau.

  26. BuIhGJXphyd12osG

    • Ajuster la position du panneau puis retirer les ventouses.

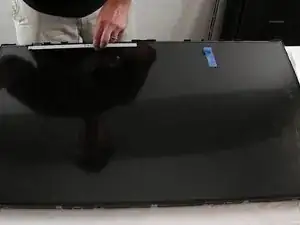

  27. NQlJsidZtbSN6TCX

    • Libérer les cartes tampons de la bande adhésive.

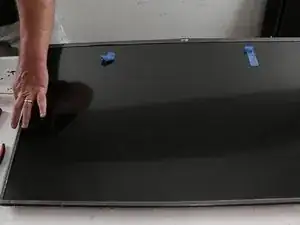

  28. kaGfYR5iRe3dIY6T

    • Réinstaller le cadre et le fixer à l'aide des vis qui se trouvent sur le pourtour du téléviseur.

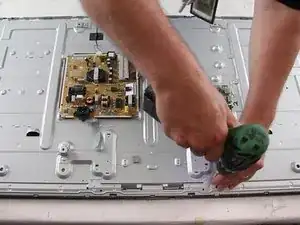

  29. UkJf3xL3LgnYXODr

    • Remettre en place les protections de la carte tampon sur la carte mère.

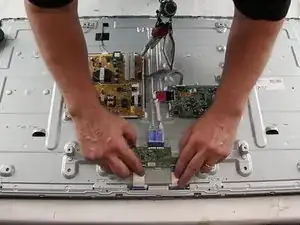

  30. ibYRDUbFnN3fDNTK

    • Reconnecter la carte T-CON et les câbles ruban au fur et à mesure qu'ils ont été déconnectés.

  31. eqxxwicbjgYtK5vn

    • Réinstaller les haut-parleurs et connecter le câble à la carte mère.

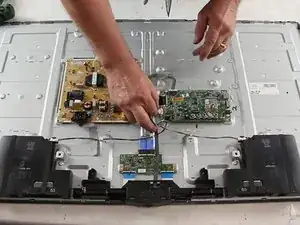

  32. xUNYKhsFgyLcluie

    • Réinstaller le capteur infrarouge et le fixer à nouveau au châssis.

  33. LSTiBOF6d5UuCmsp

    • Réinstaller le panneau arrière et remettre les vis en place.

Conclusion

Retirer et réinstaller les bandes LED peut sembler délicat ou compliqué ; cependant, après avoir lu ce tutoriel pour remplacer les bandes LED du téléviseur LG 42 pouces, vous pourrez le faire vous-même maintenant ! J'espère que vous avez apprécié. Rendez-vous dans le prochain tutoriel.
