carte graphique pâte thermique Replacement

sur ce tutoriel assez facile , je vais vous montrer comment changer la pâte thermique d'une carte graphique , cela s'applique à toute les cartes même si il peut y avoir des différences :)

ici , vous aller devoir retirer les vis cruciforme afin d'enlever le dissipateur de chaleur ainsi que le ventilateur , sur certaines cartes , il peut y avoir une plaque arrière mais sur celle ci il n'y en a pas .

vis cruciformes

je conseille aussi de deviser en diagonale afin que la force exercé par les vis soit bien uniforme et n’abime pas la carte .

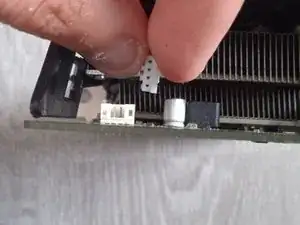

vous devrez enlever le/les fils du/des ventilateurs/s afin de ne pas les casser . De la précaution est nécessaire car ces derniers peuvent être compliqué à détacher

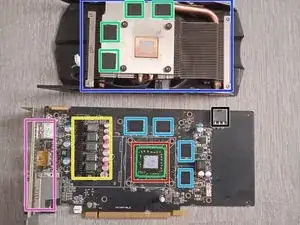

processeur graphique (GPU) dans mon cas , c'est une radeon HD7790

puces de mémoire (VRAM) en GDDR5 , sur cette carte on a un total de 1go de mémoire répartie sur 4 puces de 256mo.

connecteur 6 pins 12v pour l’alimentation .

VRM's permettant de délivrer et réguler l'alimentation apportée au GPU à la VRAM etc ...

connecteurs pour la video et l'audio tel que l'HDMI , le DVI et le display port

coussinets thermiques dédiés à la VRAM .

dissipateur thermique permettant de dissiper la chaleur générée par le GPU les VRM's et la VRAM .

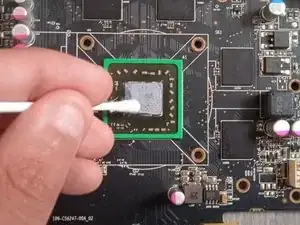

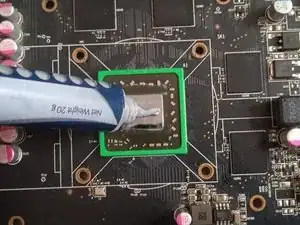

maintenant , il faut nettoyer l'ancienne pâte thermique avec un coton-tige et de l'alcool isopropylique , ensuite , il faudra appliquer une nouvelle dose de pâte thermique , cela ne coute pas cher

après avoir remis le dissipateur thermique sur le GPU , la pâte thermique sera étalé , attention à ne pas en mettre trop ni pas assez . Pour en être sur, vous pouvez l'étaler avec une carte.
