why! N240BU Replacement carte mère

Commencez par déverrouiller le loquet de verrouillage de droite.

Puis en déverrouillant simultanément le loquet de gauche soulevez la batterie hors de son emplacement.

Dévissez les vis entourées en vert et rouge

Mettez l'ordinateur dans la position de la deuxième image tout en enfonçant un trombone dans le trou de la vis entourée en vert jusqu'à entendre un déclic

Soulevez le clavier

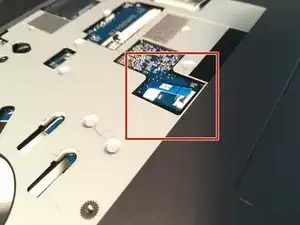

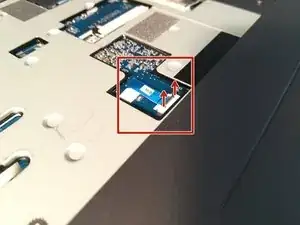

Déconnectez le connecteur entouré en rouge dans le sens de la flèche

Commencez par repérer la carte mémoire factice.

Puis enlevez la et déposez cette dernière sur votre plan de travail.

Repérez les 15 vis qui maintiennent le capot inférieur de la machine.

Dévissez-les et déposez-les sur votre plan de travail.

Dé-clipsez ensuite le capot inférieur en commençant avec le côté indiqué dans l'image 3

Dévissez la vis entourée en rouge

Retirez la barrette de SSD dans le sens des flèches rouges

Dévissez la vis entourée en rouge

Soulevez le disque dur

Retirez le disque dur dans le sens des flèches rouges

Dévissez la vis entourée en rouge

Déconnectez les deux connecteurs encadrés en vert

Retirez la carte WLAN

Appuyez sur les deux bras encadrés en rouge

Retirez la barrette de RAM dans le sens des flèches rouges

Appuyez avec un tournevis à l'endroit entouré en rouge pour écarter le socle de la pile.

Retirez la pile en maintenant le tournevis appuyé.

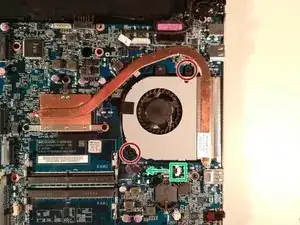

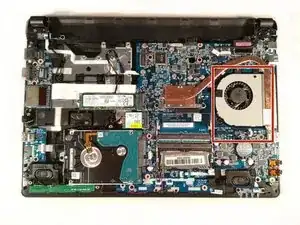

Dévissez les deux vis entourées en rouge

Déconnectez le connecteur encadré en vert dans le sens de la flèche verte

Retirez le ventilateur en le soulevant

Soulevez le clapet qui retient le connecteur encadré en rouge

Déconnectez le connecteur encadré en rouge

Soulevez le clapet qui retient le connecteur encadré en vert

Déconnectez le connecteur encadré en vert

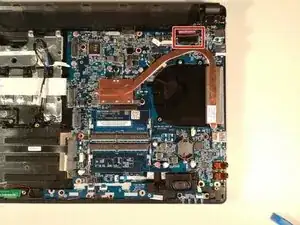

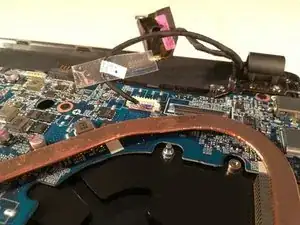

Déconnectez le connecteur encadré en rouge en le soulevant vers le haut

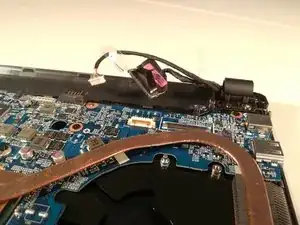

Déconnectez le connecteur encadré en vert en le tirant dans le sens de flèches vertes

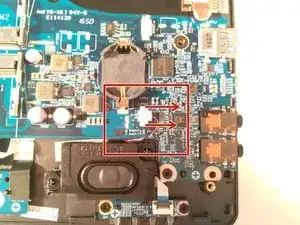

Déconnectez le connecteur encadré en rouge en le tirant dans le sens des flèches rouges

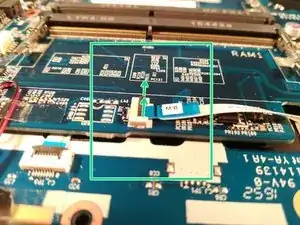

Soulevez le clapet noir qui retient le connecteur encadré en vert

Déconnectez le connecteur encadré en vert

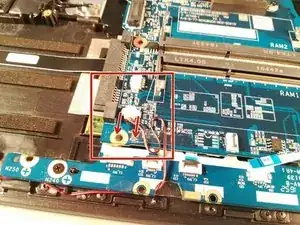

Déconnectez le connecteur encadré en rouge en le tirant dans le sens des flèches rouges

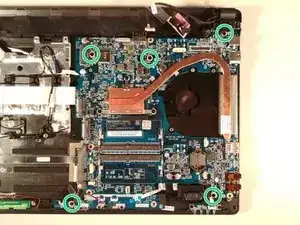

Dévissez les cinq vis entourées en vert

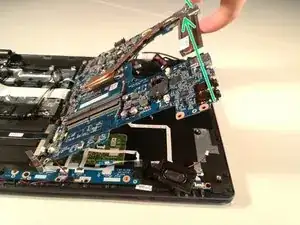

Soulevez la carte mère en la prenant par le radiateur comme sur la deuxième image

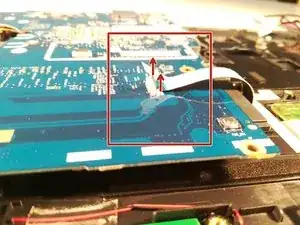

Soulevez la clapet qui retient le connecteur encadré en rouge

Déconnectez le connecteur encadré en rouge

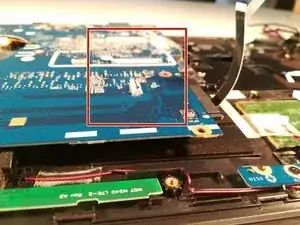

Soulevez la clapet qui retient le connecteur encadré en vert

Déconnectez le connecteur encadré en vert

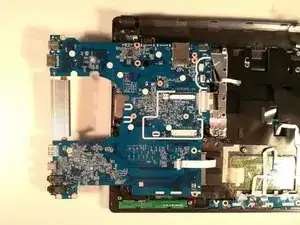

Retirez la carte mère du boîtier
