Commencez par déverrouiller le loquet de verrouillage de droite.
-
Puis en déverrouillant simultanément le loquet de gauche soulevez la batterie hors de son emplacement.
-
-
-
Commencez par repérer la carte mémoire factice.
-
Puis enlevez la et déposez cette dernière sur votre plan de travail.
-
-
-
Repérez les 15 vis qui maintiennent le capot inférieur de la machine.
-
Dévissez-les et déposez-les sur votre plan de travail.
-
Dé-clipsez ensuite le capot inférieur en commençant avec le côté indiqué dans l'image 3
-
-
-

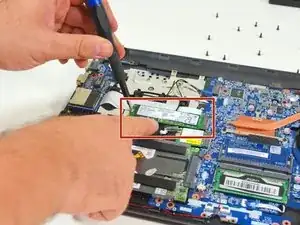

Repérez le disque SSD M.2 dans son emplacement.
-

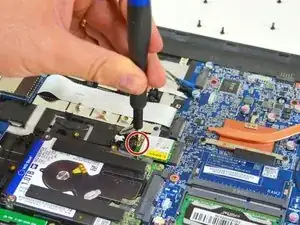

Dévissez la vis de fixation de ce-dernier.
-
Soulevez et sortez le disque SSD M.2 de son connecteur.
-
-
-

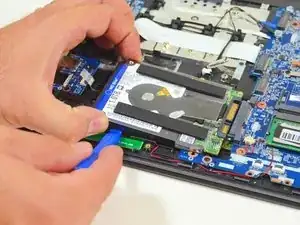

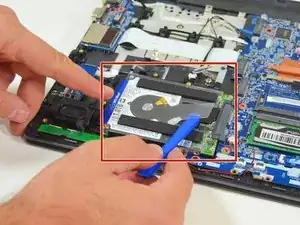

Repérez le disque dur dans son emplacement.
-
Soulevez le légèrement.
-
Finalement retirez-le de son connecteur SATA.
-
-
-

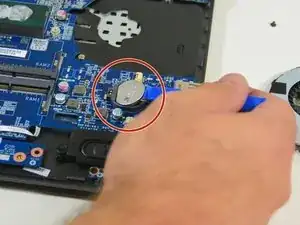

Repérez la pile du BIOS
-
Soulevez délicatement cette dernière et sortez la de son emplacement.
-
-
-

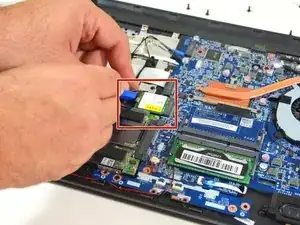

Débranchez délicatement les antennes MAIN et AUX.
-
Dévissez la vis de fixation avec le tournevis Philips #0. Puis soulevez légèrement le chipset et retirez-le du connecteur.
-
-
-

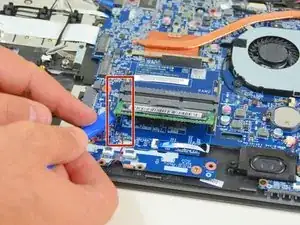

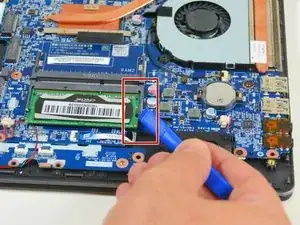

Repérez et écartez les lames ressorts qui maintiennent la barrette mémoire en place (droite).
-
Repérez et écartez les lames ressorts qui maintiennent la barrette mémoire en place (gauche).
-

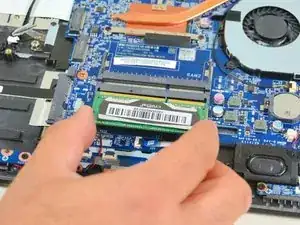

Retirez la barrette mémoire (RAM) de son connecteur.
-
-
-

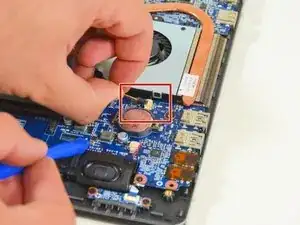

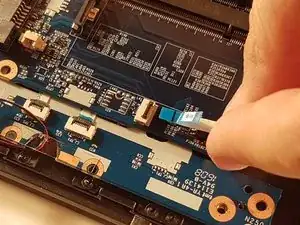

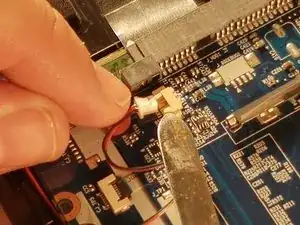

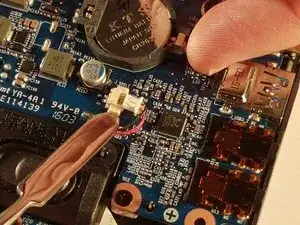

Retirez le câble d'alimentation du ventilateur.
-
Dévissez les deux vis de fixation du ventilateur.
-

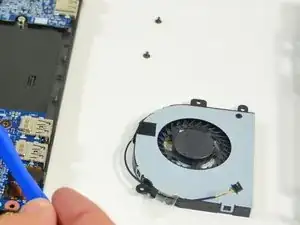

Retirez finalement le ventilateur et déposez-le sur votre plan de travail.
-
-
-

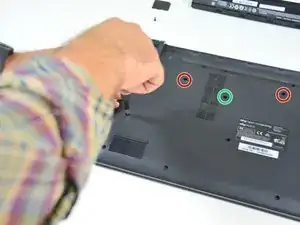

Dévissez les vis entourées en vert et rouge
-

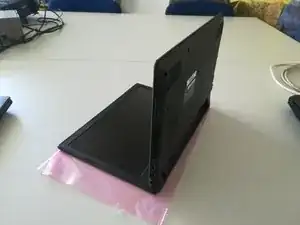

Mettez l'ordinateur dans la position de la deuxième image tout en enfonçant un trombone dans le trou de la vis entourée en vert jusqu'à entendre un déclic
-

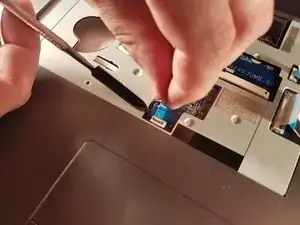

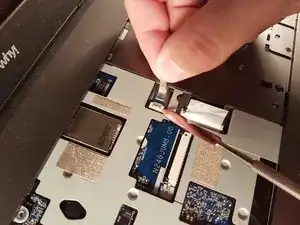

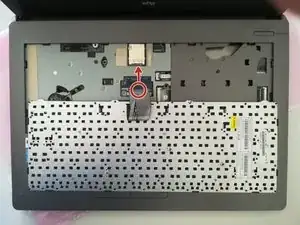

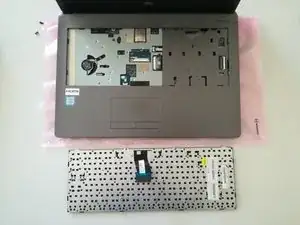

Soulevez le clavier
-
-
-

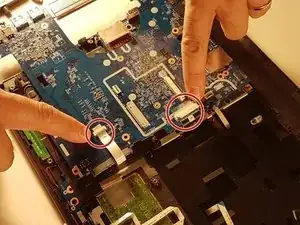

Dévissez les quatre vis entourées en rouge
-

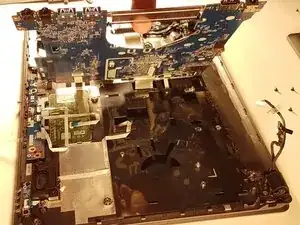

Soulevez la carte mère en la prenant par le radiateur
-
Pour réassembler votre appareil, suivez les instructions dans l'ordre inverse.
