Changement écran iPhone 14 Pro Max

Éteignez votre iPhone avant de commencer le démontage.

Retirez les deux vis Pentalobe P2 d'une longueur de 6,8 mm en bas de l'iPhone.

Mesurez 3 mm à partir de la pointe et tracez une ligne sur le médiator avec un marqueur permanent.

Recouvrez l'écran de bandes de ruban adhésif, qui se chevauchent, jusqu'à ce que toute la surface soit couverte.

Si la ventouse n'adhère pas au cours des étapes suivantes, pliez un morceau de ruban adhésif épais (du ruban adhésif toilé p.e.) pour former une poignée et soulevez l'écran de cette façon.

Tirez la poignée bleue vers l'arrière pour débloquer les bras de l'Anti-Clamp.

Insérez le côté droit ou gauche de votre iPhone entre les bras.

Positionnez les ventouses en bas de l'iPhone – une devant, une derrière.

Appuyez sur les ventouses pour qu'elles adhèrent à l'endroit voulu.

Tirez la poignée vers l'avant pour bloquer les bras.

Tournez la poignée dans le sens des aiguilles d'une montre, de 360 degrés ou jusqu'à ce que les ventouses commencent à s'étirer.

Vérifiez que les ventouses restent bien alignées entre elles. Si elles commencent à se décaler, détachez-les pour les réaligner.

Posez votre iPhone sur quelque chose de solide comme un livre à couverture rigide, pour qu'il tienne tout seul à l'horizontale. Ainsi, il sera plus facile de procéder aux étapes suivantes.

Servez-vous d'un sèche-cheveux pour faire chauffer le bord inférieur de l'iPhone. L'écran doit être légèrement trop chaud au toucher.

Attendez une minute pour donner à l'adhésif le temps de se détendre et d'ouvrir un interstice.

Insérez un médiator sous le joint en plastique de l'écran, dès que l'Anti-Clamp a ouvert un interstice suffisant.

Passez les deux étapes suivantes.

Utilisez un sèche-cheveux ou un pistolet thermique pour chauffer le bord de l'iPhone pendant 90 secondes ou jusqu'à ce que l'écran soit légèrement trop chaud au toucher.

Appliquez une ventouse en bas de l'écran, tout en évitant le rebord même.

Tirez fermement et constamment sur la ventouse pour ouvrir un léger interstice entre l'écran et le châssis.

Insérez un médiator dans l'interstice sous le joint en plastique de l'écran.

Utilisez un sèche-cheveux pour chauffer le bord droit de l'iPhone (celui avec le bouton de marche) pendant 90 secondes ou jusqu'à ce que l'écran soit légèrement trop chaud au toucher.

Faites glisser le médiator autour du coin inférieur droit de l'iPhone afin de décoller l'adhésif.

Parcourez ensuite le bord droit de l'iPhone, jusqu'au coin supérieur droit.

Laissez le médiator dans le coin supérieur droit avant de continuer.

Utilisez un sèche-cheveux pour chauffer le bord supérieur de l'iPhone pendant 90 secondes ou jusqu'à ce que l'écran soit légèrement trop chaud au toucher.

Faites glisser le médiator autour du coin supérieur droit de l'iPhone afin de décoller l'adhésif du haut.

Laissez le médiator dans le coin supérieur gauche avant de continuer.

Utilisez un sèche-cheveux pour chauffer le bord gauche de l'iPhone pendant 90 secondes ou jusqu'à ce que l'écran soit légèrement trop chaud au toucher.

Insérez un second médiator dans le coin inférieur gauche de l'iPhone.

Faites pivoter les deux médiators en même temps, jusqu'à ce que les clips du bord gauche se détachent.

Retirez votre ventouse de l'écran.

Tournez votre iPhone de façon que son bord droit est en face de vous.

Ouvrez votre iPhone en faisant pivoter le bord droit de l'écran, comme la couverture avant d'un livre.

Calez l'écran contre un objet pour qu'il reste debout pendant que vous continuez votre réparation iPhone.

Avec un tournevis Y000, dévissez les huit vis qui fixent le cache du connecteur de la batterie :

Cinq vis de 1,3 mm de long

Deux vis de 1,6 mm de long

Une vis de 1,9 mm de long

Saisissez le cache du connecteur avec une pincette et faites-le glisser vers le bas pour accéder aux nappes.

Retirez le cache du connecteur.

Faites levier à la verticale sur le connecteur de la batterie avec la pointe d'une spatule (spudger), pour débrancher celui-ci.

Repliez légèrement le connecteur de côté, pour éviter qu'il touche accidentellement sa prise sur la carte mère et alimente l'iPhone pendant votre réparation.

Faites levier à la verticale sur le connecteur de la première nappe de l'écran avec la pointe de votre spatule, pour le déconnecter de sa prise.

Faites levier à la verticale sur le connecteur de la seconde nappe de l'écran avec la pointe de votre spatule, pour le déconnecter de sa prise.

Retirez l'écran.

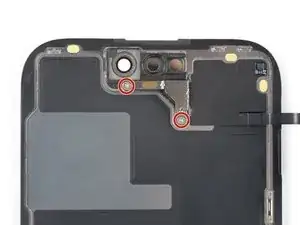

Avec un tournevis cruciforme 000, dévissez les deux vis de 1,4 mm qui fixent le cache des capteurs frontaux.

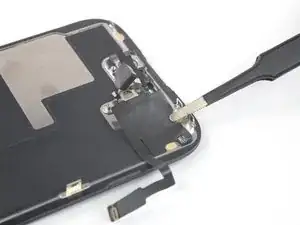

Avec une pincette ou vos doigts, enlevez le cache des capteurs frontaux.

Faites chauffer un iOpener et posez-le sur le bord supérieur de l'écran pendant deux minutes.

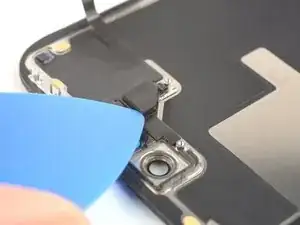

Insérez un médiator entre le capteur de proximité et son logement dans l'écran.

Faites levier avec le médiator pour détacher le capteur de l'écran.

Insérez un médiator entre le capteur de luminosité ambiante et son logement dans l'écran.

Faites levier pour séparer le capteur de l'écran.

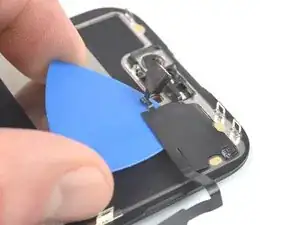

Insérez un médiator sous le côté gauche du module capteurs frontaux.

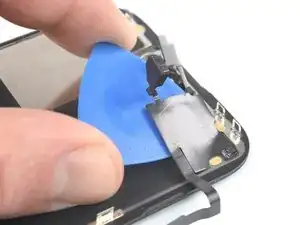

Faites glisser le médiator sous l'ensemble pour le détacher du châssis.

Ôtez le module capteurs frontaux.

Connectez les capteurs dans leur fente dans le châssis, pour aligner plus facilement l'ensemble.

Utilisez du ruban adhésif Tesa pour recoller les parties du module qui n'adhèrent plus.
