Changement caméra ultra grand-angle Motorola Moto G60S

Rédigé par : Spencer Day

Commentaires : 0

Changement caméra ultra grand-angle Motorola Moto G60S

Difficulté

Modérée

Étapes

Temps nécessaire

40 - 50 minutes

Introduction

Utilisez ce tutoriel pour changer la caméra ultra grand-angle de votre Motorola Moto G60S.

Vous aurez besoin d'un adhésif de remplacement pour effectuer cette réparation.

Outils

Pièces

Tesa 61395 Tape

Étape 1

Avant de commencer, déchargez votre batterie en dessous de 25 %, car une batterie lithium-ion chargée peut être dangereuse en cas de perforation accidentelle.
Éteignez votre téléphone et débranchez tous les câbles.

Étape 2

Insérez un outil d'éjection de la carte SIM, un embout ou un trombone déplié dans l'orifice du tiroir de la carte SIM, situé sur le bord gauche du téléphone.
Poussez l'outil d'éjection SIM dans le trou pour éjecter le tiroir de la carte SIM.
Retirez le tiroir de la carte SIM.

Étape 3

Faites chauffer un iOpener et appliquez-le sur le bord droit de la coque arrière pendant deux minutes.
Un sèche-cheveux, un pistolet thermique ou une plaque chauffante peuvent également être utilisés, mais veillez à ne pas surchauffer le téléphone : l'écran et la batterie interne sont tous deux susceptibles d'être endommagés par la chaleur.

Étape 4

Retournez votre téléphone de manière à ce que l'écran soit orienté vers le haut.
Appliquez une ventouse au milieu du bord gauche de l'écran, le plus près possible du bord.
Placez la pointe d'un médiator dans le petit espace entre la coque arrière et l'écran.
Tirez sur la ventouse avec une force régulière et enfoncez le médiator en formant un angle de 45 degrés, jusqu'à ce qu'il glisse dans l'espace entre la coque arrière et l'écran.
Si vous avez du mal à insérer le médiator, réchauffez l'adhésif à l'aide d'un iOpener et réessayez.

Étape 5

L'adhésif et les clips permettent de fixer la coque arrière.
Lors des étapes qui impliquent de faire glisser le médiator, maintenez-le incliné vers le bas à un angle de 45 degrés.
Faites glisser le médiator le long du bord gauche jusqu'à l'angle inférieur gauche, puis jusqu'à l'angle supérieur gauche, pour détacher les clips et découper l'adhésif.
Laissez le médiator inséré dans le coin supérieur gauche, pour éviter que l'adhésif colle à nouveau.

Étape 6

Retournez votre téléphone et appliquez un iOpener chaud sur le bord supérieur de la coque arrière pendant deux minutes.

Étape 7

Retournez votre téléphone et faites pivoter le médiator autour du coin supérieur gauche.

Étape 8

Faites glisser le médiator le long du bord supérieur, pour détacher les clips et découper l'adhésif.
Laissez le médiator inséré dans le coin supérieur droit.

Étape 9

Retournez votre téléphone et appliquez un iOpener chauffé sur le bord gauche de la coque arrière pendant deux minutes.

Étape 10

Retournez votre téléphone et faites pivoter le médiator autour du coin supérieur droit.

Étape 11

Faites glisser le médiator le long du bord droit, pour y détacher les clips et découper l'adhésif.
Laissez le médiator inséré dans le coin inférieur droit pour éviter que l'adhésif recolle.

Étape 12

Retournez votre téléphone et appliquez un iOpener chaud sur le bord inférieur de la coque arrière pendant deux minutes.

Étape 13

Retournez votre téléphone et faites pivoter le médiator autour du coin inférieur droit.

Étape 14

Faites glisser le médiator le long du bord inférieur, pour détacher les clips et découper l'adhésif.

Étape 15

Retournez votre téléphone et appliquez un iOpener chaud sur le capteur d'empreintes digitales, au dos du téléphone, pendant deux minutes.

Étape 16

L'adhésif permet de fixer le capteur d'empreintes digitales à la coque arrière.
Ue nappe fragile fixe le capteur d'empreintes digitales à la carte mère. Soyez très prudent lors de cette étape afin d'éviter d'endommager la nappe.
Appuyez sur le capteur d'empreintes digitales avec l'extrémité plate d'une spatule ou votre doigt.
Tout en appuyant sur le capteur d'empreintes digitales, tirez doucement vers le haut le bord inférieur de la coque arrière, jusqu'à ce que le capteur se détache.

Étape 17

Soulevez la coque arrière et retirez-la.
Si la coque arrière est toujours collée au châssis, faites glisser un médiator sur tout le périmètre, jusqu'à ce que la coque se sépare complètement.
Lors du remontage :
C'est l'occasion de tester le fonctionnement de votre téléphone avant de le sceller. Utilisez ce tutoriel pour effectuer un test du matériel. Veillez à éteindre complètement votre téléphone avant de continuer à travailler.
Appliquez un nouvel adhésif sur le périmètre de la face inférieure de la coque arrière, après avoir nettoyé les zones concernées avec de l'alcool isopropylique (> 90 %) et un chiffon en microfibre.

Étape 18

Le capteur d'empreintes digitales est fixé au cache de la carte mère à l'aide d'un léger adhésif.
Insérez l'extrémité plate d'une spatule sous le capteur d'empreintes digitales.
Faites délicatement levier et détachez le capteur d'empreintes digitales du cache de la carte mère.
N'essayez pas encore de retirer le capteur d'empreintes digitales, car il est toujours relié à la carte mère par une nappe fragile.

Étape 19

Utilisez un tournevis cruciforme pour retirer les sept vis de 3,9 mm qui fixent le cache de la carte mère.

Étape 20

Le cache de la carte mère est fixé par des clips serrés.
Insérez l'extrémité plate d'une spatule dans l'espace entre le châssis et le coin inférieur gauche du cache de la carte mère.
Soulevez à la verticale avec la spatule, pour détacher les clips qui fixent la carte mère.
Ne faites pas levier contre la batterie, vous risqueriez de l'endommager.
Cela peut prendre plusieurs tentatives. Si vous avez des difficultés, essayez de tenir la spatule plus près de l'extrémité plate.
Lors du remontage, appuyez sur le pourtour du cache de la carte mère pour engager les clips.

Étape 21

Tirez le cache de la carte mère vers le haut du téléphone pour le retirer.
Veillez à éviter la nappe du capteur d'empreintes digitales lorsque vous retirez le cache, car elle risque facilement de se déchirer.

Étape 22

Utilisez l'extrémité plate d'une spatule (spudger) pour faire levier et débrancher le connecteur à emboîter de la nappe de la batterie.
Pour remettre en place un connecteur à emboîter comme celui-ci, alignez soigneusement et appuyez sur un côté jusqu'à ce qu'il s'emboîte, puis répétez l'opération de l'autre côté. N'appuyez pas sur le milieu. Si le connecteur est mal aligné, les broches peuvent se plier et causer des dommages permanents.

Étape 23

Utilisez l'extrémité plate d'une spatule (spudger) pour faire levier et déconnecter le connecteur de la nappe d'interconnexion de la carte mère.

Étape 24

Utilisez l'extrémité plate d'une spatule pour soulever et débrancher le connecteur à emboîter de la nappe de l'écran.
Tirez sur le coin du connecteur à emboîter le plus proche du bord gauche du téléphone, pour éviter d'endommager la caméra de profondeur.

Étape 25

Utilisez une pincette courbée pour saisir le connecteur coaxial noir de l'antenne, aussi près que possible de la tête du connecteur.
Soulevez délicatement le câble pour le débrancher.
Soyez prudent lorsque vous déconnectez le câble, car il est très facile d'arracher la prise de la carte mère.
Répétez la procédure de déconnexion avec le câble d'antenne blanc.
Pour remettre en place un connecteur coaxial comme ceux-ci, alignez le connecteur sur sa prise et appuyez dessus avec l'extrémité plate d'une spatule. Le connecteur doit s'enclencher. Cette opération peut s'avérer délicate et nécessiter plusieurs essais.
Lors du remontage, assurez-vous que les câbles d'antenne se trouvent dans leur rainure sur le bord du téléphone.

Étape 26

Utilisez un tournevis cruciforme pour retirer la vis de 3 mm qui fixe la carte mère.

Étape 27

Insérez l'extrémité pointue d'un spatule dans l'espace entre le châssis et le coin inférieur droit de la carte mère.
Soulevez doucement la carte mère jusqu'à ce que vous puissiez saisir ses bords avec les doigts.
Ne faites pas levier contre la batterie, vous risqueriez de l'endommager.

Étape 28

Soulevez le bord inférieur de la carte mère et tirez-la vers le bas du téléphone pour la retirer.
Il se peut que vous sentiez une certaine résistance. C'est normal, car le châssis central est légèrement collé au dissipateur thermique avec de la pâte thermique.
Lors du remontage :
Dégagez tous les câbles et nappes reliés à la carte mère (batterie, écran, interconnexion et antennes), afin qu'ils ne restent pas coincés sous la carte mère lorsqu'elle est réinsérée.
Réinsérez la carte mère en l'inclinant vers le bas afin de replacer la prise casque et le capteur de proximité dans leur logement.

Étape 29

Nettoyez l'ancienne pâte thermique du châssis central et de la carte mère à l'aide d'alcool isopropylique et d'un chiffon en microfibres. Appliquez une nouvelle couche de pâte thermique avant le réassemblage.

Étape 30

Retournez la carte mère pour accéder à la caméra ultra grand-angle.
Veillez à ne pas plier les contacts à ressort lorsque vous retournez la carte mère. Pensez à placer quelque chose sous la carte mère pour protéger les contacts, par exemple un chiffon en microfibre.

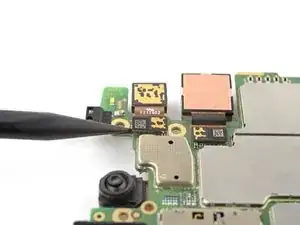

Utilisez l'extrémité pointue d'une spatule pour faire levier et débrancher le connecteur à emboîter de la caméra ultra grand-angle.
Aucun adhésif ne fixe la caméra à la carte mère. Faites attention en débranchant le connecteur à emboîter, car cela pourrait faire voler la caméra ultra grand-angle.
Utilisez une pincette ou vos doigts pour retirer la caméra ultra grand-angle.
