Changement capteur lidar iPhone 14 Pro Max

Éteignez votre iPhone avant de commencer le démontage.

Retirez les deux vis Pentalobe P2 d'une longueur de 6,8 mm en bas de l'iPhone.

Mesurez 3 mm à partir de la pointe et tracez une ligne sur le médiator avec un marqueur permanent.

Recouvrez l'écran de bandes de ruban adhésif, qui se chevauchent, jusqu'à ce que toute la surface soit couverte.

Si la ventouse n'adhère pas au cours des étapes suivantes, pliez un morceau de ruban adhésif épais (du ruban adhésif toilé p.e.) pour former une poignée et soulevez l'écran de cette façon.

Tirez la poignée bleue vers l'arrière pour débloquer les bras de l'Anti-Clamp.

Insérez le côté droit ou gauche de votre iPhone entre les bras.

Positionnez les ventouses près du bord inférieur de l'iPhone - une à l'avant et une à l'arrière.

Appuyez sur les ventouses pour appliquer la succion sur la zone souhaitée.

Tirez la poignée vers l'avant pour bloquer les bras.

Tournez la poignée de 360 degrés dans le sens des aiguilles d'une montre ou jusqu'à ce que les ventouses commencent à s'étirer.

Vérifiez que les ventouses restent bien alignées entre elles. Si elles commencent à se décaler, détachez-les pour les réaligner.

Posez votre iPhone sur quelque chose de solide comme un livre à couverture rigide, pour qu'il tienne tout seul à l'horizontale. Ainsi, il sera plus facile de procéder aux étapes suivantes.

Servez-vous d'un sèche-cheveux pour faire chauffer le bord inférieur de l'iPhone. L'écran doit être légèrement trop chaud au toucher.

Attendez une minute pour donner à l'adhésif le temps de se détendre et d'ouvrir un interstice.

Insérez un médiator sous le joint en plastique de l'écran, dès que l'Anti-Clamp a ouvert un interstice suffisant.

Passez les deux étapes suivantes.

Utilisez un sèche-cheveux ou un pistolet à air chaud pour chauffer le bord de l'iPhone pendant 90 secondes ou jusqu'à ce que l'écran soit légèrement trop chaud au toucher.

Appliquez une ventouse en bas de l'écran, tout en évitant le rebord même.

Tirez sur la ventouse en exerçant une pression ferme et constante, pour créer un léger espace entre l'écran et le châssis.

Insérez un médiator dans l'espace sous le joint en plastique de l'écran.

Utilisez un sèche-cheveux pour chauffer le bord droit de l'iPhone (celui avec le bouton de marche) pendant 90 secondes ou jusqu'à ce que l'écran soit légèrement trop chaud au toucher.

Faites glisser le médiator autour du coin inférieur droit de l'iPhone afin de décoller l'adhésif.

Parcourez ensuite le bord droit de l'iPhone, jusqu'au coin supérieur droit.

Laissez le médiator dans le coin supérieur droit avant de continuer.

Utilisez un sèche-cheveux pour chauffer le bord supérieur de l'iPhone pendant 90 secondes ou jusqu'à ce que l'écran soit légèrement trop chaud au toucher.

Insérez votre médiator sous le coin supérieur droit du téléphone. Faites-le glisser autour du coin supérieur droit et sur la moitié du bord supérieur, en vous arrêtant juste avant l'encoche du haut-parleur interne.

Utilisez un sèche-cheveux pour chauffer le bord gauche de l'iPhone pendant 90 secondes ou jusqu'à ce que l'écran soit légèrement trop chaud au toucher.

Insérez un second médiator dans le coin inférieur gauche de l'iPhone.

Faites pivoter les deux médiators en même temps, jusqu'à ce que les clips du bord gauche se détachent.

Tournez votre iPhone de façon que son bord droit est en face de vous.

Ouvrez votre iPhone en faisant pivoter le bord droit de l'écran vers le haut, comme la couverture d'un livre.

Appuyez l'écran contre un objet pour le maintenir en hauteur lorsque vous travaillez sur le téléphone.

Utilisez un tournevis Y000 pour retirer les huit vis qui fixent le cache du connecteur de la batterie :

Six vis de 1,3 mm de long

Une vis de 1,6 mm de long

Une vis de 1,9 mm de long

Saisissez le cache du connecteur avec une pincette et faites-le glisser vers le bas pour dégager les nappes.

Retirez le cache du connecteur.

Débranchez la nappe de la batterie de sa prise, en soulevant le connecteur à la verticale avec l'extrémité pointue d'une spatule (spudger).

Repliez légèrement le connecteur pour l'éloigner de la carte mère, afin d'éviter qu'il n'entre accidentellement en contact avec sa prise et qu'il n'alimente le téléphone pendant la réparation.

Débranchez la première nappe de l'écran de sa prise, en soulevant le connecteur à la verticale avec l'extrémité pointue d'une spatule.

Déconnectez la seconde nappe de l'écran de sa prise, en soulevant le connecteur à la verticale avec l'extrémité pointue de votre spatule.

Retirez l'écran.

Utilisez un tournevis Y000 pour retirer les cinq vis qui fixent le cache de l'ensemble caméra arrière :

Quatre vis Y000 d'une longueur de 1,5 mm

Une vis Y000 d'une longueur de 1,2 mm

Utilisez un tournevis cruciforme pour retirer la vis d'une longueur de 1,7 mm.

Saisissez le cache de l'ensemble caméra arrière à l'aide d'une pincette.

Déplacez le cache vers les boutons de volume pour libérer le petit bord métallique du châssis.

Retirez le cache de l'ensemble caméra arrière.

Utilisez une spatule pour déconnecter la nappe de la caméra ultra grand-angle et du téléobjectif, en faisant levier sur le connecteur pour le soulever tout droit hors de sa prise.

Utilisez une spatule pour déconnecter la nappe de la caméra ultra grand-angle, en faisant levier sur le connecteur pour le soulever tout droit hors de sa prise.

Insérez la pointe d'une spatule sous le bord inférieur de l'ensemble caméra arrière.

Pivotez la spatule vers le bas pour soulever l'ensemble caméra arrière.

Ôtez l'ensemble caméra arrière à l'aide d'une pincette ou de vos doigts.

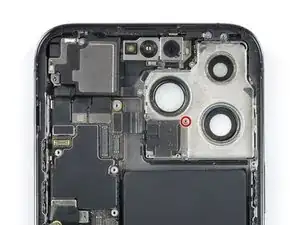

Utilisez un tournevis pour vis d'entretoise pour retirer la vis d'entretoise d'une longueur de 2,8 mm, qui maintient le cache du capteur lidar.

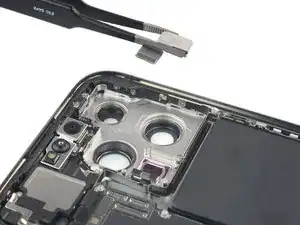

Ôtez le cache du capteur lidar à l'aide d'une pincette.

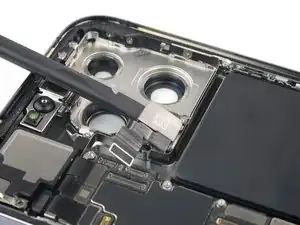

Utilisez une spatule pour déconnecter le capteur lidar, en faisant levier pour soulever le connecteur tout droit hors de sa prise.

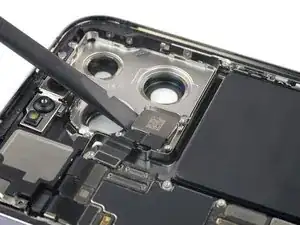

Insérez l'extrémité plate d'un spatule sous le bord supérieur du capteur lidar.

Pivotez la spatule vers le bas pour faire levier sur le capteur lidar, afin de le soulever.

Utilisez une pincette pour retirer le capteur lidar.
