Changement capuchons joystick DualShock 4 CHU-ZCT2U

Rédigé par : Sam Omiotek
  • Commentaires : 12
Changement capuchons joystick DualShock 4 CHU-ZCT2U

Difficulté

Modérée

Étapes

14

Temps nécessaire

10 - 30 minutes

Introduction

Suivez ce tutoriel pour remplacer les capuchons des joysticks d'une manette PlayStation Sony Dualshock 4 CHU-ZCT2U.

  1. tUikjiOGBaxcOEkP
    tUikjiOGBaxcOEkP
    TmnKQyKCNFSJTcJc

    • Retirez les quatre vis longues de 6,4 mm de la coque arrière, à l'aide d'un tournevis cruciforme.

  2. w1bkfQZMxAAHtQgX
    w1bkfQZMxAAHtQgX
    plRPM3kHcVdnHKKr

    • Les deux parties de la manette sont fixées ensemble par quatre clips en plastique assez délicats, que l'on voit plus précisément dans ce tutoriel.

    • Ces clips maintiennent les coques ensemble. La manette fonctionnerait encore s'ils venaient à se briser.

    • Insérez un médiator dans la fente se situant à la jonction de la coque arrière et de la coque avant, en commençant par l'extrémité d'une des poignées de la manette.

    • Décollez délicatement la coque arrière de la coque avant, jusqu'à les séparer en partie.

    easy, but quite brute way of opening the rear panel without the opening tool: https://www.youtube.com/watch?v=wYybiBBL...

    watch the opening from the back part only, then return here.

    christianviali -

    That worked but a couple clips broke in the process. Beware for people trying this method.

    Bryan Remely -

    There are 4 tab clips total, 2 at the top corners (very easy to break) and 2 at the bottom near the ports. The screws will keep it together even if they do break but be careful if you don’t want to break them.

    Fungi -

    I've written a guide to help others find the clips and unlatch them.

    Étape importante pour l'ouverture de la DualShock 4 CUH-ZCT2U

    Richard -

    Hi Richard,

    Thanks for writing this up! I'm going to link your guide into the step.

    Arthur Shi -

  3. DIJIOhITDeiAwtRH
    DIJIOhITDeiAwtRH
    NF4xVXtPZufVHicc
    QeIjsGkBIonmDXX1

    • Avec l'outil pour ouvrir, séparez les coques en détachant les clips en plastique sur tout le périmètre de la manette.

    I've written a guide to help others find and unlatch these clips

    Étape importante pour l'ouverture de la DualShock 4 CUH-ZCT2U

    Richard -

  4. omi15NXRmqNu43A2
    omi15NXRmqNu43A2
    UitmPy1NEmiWWRpI

    • Éloignez la coque arrière du reste de la manette.

    • Ne retirez pas complètement la coque arrière, car elle est encore reliée à la manette par une nappe.

  5. Ro5UWfFl1lrsvuAV
    Ro5UWfFl1lrsvuAV
    GAGBgDPAAaZIEyLA

    • Manipulez la nappe de façon à la sortir de son connecteur sur la carte mère.

    • La languette de cette nappe étant trop petite pour être saisie avec les doigts ou une pincette, saisissez la nappe elle-même. Dans tout les autres cas, utilisez les languettes dans la mesure du possible.

    • Lors du remontage, saisissez la nappe par la languette bleue et remettez doucement la nappe dans le connecteur. Poussez la languette bleue plutôt que la nappe elle-même.

    I'm struggling getting the ribbon to connect back in. Why might that be?

    David Clair II -

  6. gAeBRrGRp3oB33SQ
    gAeBRrGRp3oB33SQ
    wyOFnJNqvMs1Z6PE

    • Utilisez une pincette pour retirer le connecteur d'alimentation de la batterie tout droit hors de sa prise sur la carte mère.

  7. Et6VrMDFC1dgCoud
    Et6VrMDFC1dgCoud
    DvVy2hjpPLto5MpJ

    • Retirez la batterie.

  8. fNArtGIpQMUbw1aA
    fNArtGIpQMUbw1aA
    kjVVGyjaeiSEiGA2

    • Utilisez un tournevis cruciforme pour retirer la vis de 6,4 mm de long qui fixe le support de la batterie.

  9. GxUeUk2mHcR1WJkk
    GxUeUk2mHcR1WJkk
    YPaZ64KmGwZJQQE5

    • Retirez le support de la batterie.

  10. ZQZ2yG1uoM1ZVAkL
    ZQZ2yG1uoM1ZVAkL
    xJjggX6iUlsDJ5HE

    • Utilisez une pincette pour déconnecter la nappe du panneau tactile.

    • Retirez la nappe de son connecteur sur la carte mère en le tirant par la languette bleue, et non par la nappe elle-même.

    My tweezers stabbed the cable,yikes!

    jat xe mo -

    i cant plug the cable back in :)

    Antoniomastro10 -

    Can you plug the cable back in?

    LeBron James -

  11. dymEv3V3fkYCdlmT
    dymEv3V3fkYCdlmT
    Yp6uUubkgCxbCQN4

    • Séparez la carte mère et l'ensemble châssis central du panneau avant.

    If you’re having trouble separating those part, this might be because of the blue pull tab. Make sure the pull tab is pushed through the hole to free the motherboard and the midframe assembly from the front panel.

    Philippe Morin -

  12. JQGbxxBjcVNXWPZA
    JQGbxxBjcVNXWPZA
    DM4T2wkeJRbrbRuB

    • Tirez sur le capuchon du module du joystick pour retirer.

  13. r6G1P5qJSUU2gnLn
    r6G1P5qJSUU2gnLn
    JDU55jbkEQuqbLJR

    • Tirez le capuchon de l'autre joystick pour le retirer.

  14. FkUFvgAIxNcykaZc
    FkUFvgAIxNcykaZc
    Jt3LPxMaxVAJUUOu

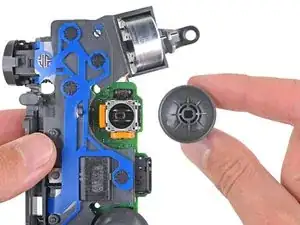

    • Lors du remontage, assurez-vous que les nouveaux capuchons des joysticks soient correctement alignés avec les tiges des modules de joysticks avant de les mettre en place et d'appuyer dessus.

Conclusion

Pour remonter votre appareil, suivez ce guide en sens inverse.
