Introduction
-
-
Éteignez votre iPhone avant de commencer le démontage.
-
Dévissez les deux vis Pentalobe de 6,7 mm au bord inférieur de l'iPhone.
-
Juste en dessous de chaque vis Pentalobe se trouve un joint noir. Pour une protection maximale contre les liquides et la poussière, vérifiez l'état des joints ou remplacez les vis lors du remontage.
-
-
-
Si votre écran iPhone est fissuré, n'oubliez pas de le sécuriser de manière à éviter d'aggraver la fissure ou de vous blesser durant la réparation.
-
Posez des bandes de ruban adhésif d'emballage sur l'écran iPhone en les faisant se chevaucher jusqu'à ce que la surface soit complètement recouverte.
-
Si vous avez du mal à retirer la vitre cassée avec une ventouse au cours des prochaines étapes, utilisez un morceau de bande adhésive solide (par exemple du ruban adhésif isolant) plié en deux pour fabriquer une poignée et soulever l'écran.
-
-
-
Recouvrez l'écran de bandes de ruban adhésif, qui se chevauchent, jusqu'à ce que toute la surface soit couverte.
-
Si la ventouse n'adhère pas au cours des étapes suivantes, pliez un morceau de ruban adhésif épais (du ruban adhésif toilé p.e.) pour former une poignée et soulevez l'écran de cette façon.
-
-
-
Tirez la poignée bleue vers l'arrière pour débloquer les bras de l'Anti-Clamp.
-
Insérez le côté droit ou gauche de votre iPhone entre les bras.
-
Positionnez les ventouses en bas de l’iPhone. Une à l'avant et l'autre à l'arrière.
-
Appuyez sur les ventouses afin d'appliquer la pression à l'endroit désiré.
-
-
-
Tirez la poignée bleue vers l'avant pour bloquer les bras.
-
Tournez la poignée dans le sens horaire, de 360 degrés ou jusqu'à ce que les ventouses commencent à s'étirer.
-
Vérifiez que les ventouses restent bien alignées entre elles. Si elles commencent à se décaler, détachez-les pour les réaligner.
-
-
-
Chauffez un iOpener et faites-le passer à travers les bras de l'Anti-Clamp.
-
Pliez l'iOpener de façon qu'il repose sur le bord inférieur de l'iPhone.
-
Attendez une minute que l'adhésif se ramollisse et qu'un espace s'ouvre.
-
Insérez un médiator sous l'écran et le joint en plastique, et non dans l'écran.
-
Passez les trois étapes suivantes.
-
-
-
Prenez un sèche-cheveux ou un pistolet à air chaud, ou bien préparez un iOpener et posez-le en bas de l'iPhone pendant environ une minute afin de ramollir l'adhésif qui se trouve en dessous.
-
-
-
Si vous utilisez une seule ventouse, posez-la sur le bord inférieur du téléphone en évitant la partie incurvée du verre.
-
-
-
Tirez sur la ventouse de façon ferme et constante pour ouvrir un léger interstice entre le panneau frontal et la coque arrière.
-
Insérez un médiator dans l'interstice sous l'écran et le joint en plastique, pas dans l'écran lui-même.
-
-
-
Faites glisser le médiator le long du coin inférieur gauche de l'iPhone pour trancher l'adhésif qui maintient l'écran en place.
-
-
-
Réinsérez votre médiator dans le bord inférieur de l'iPhone et faites-le glisser vers le côté droit pour continuer à faire céder l'adhésif.
-
-
-
Faites glisser le médiator le long du coin supérieur de l'écran tout en remuant délicatement l'écran vers le bas, dans la direction du port de charge Lightning.
-
Faites glisser le médiator vers le côté opposé et tranchez l'adhésif qui fixe encore l'écran.
-
-
-
Ouvrez l'Phone en faisant pivoter l'écran vers la droite, comme la couverture arrière d'un livre.
-
Posez l'écran iPhone contre un objet pour qu'il soit maintenu à la verticale pendant que vous poursuivez votre réparation iPhone XR.
-
-
-
Dévissez les trois vis Y000 de 1,2 mm qui fixent le cache du connecteur de la batterie.
-
Ôtez le cache.
-
-
-
Faites levier avec la pointe d'une spatule (spudger) pour soulever le connecteur tout droit hors de sa prise.
-
Écartez légèrement le connecteur de la carte mère pour l'empêcher de faire accidentellement contact avec la prise et d'alimenter le téléphone pendant que vous effectuez votre réparation.
-
-
-
Dévissez les deux vis Y000 de 1,2 mm qui fixent le cache du connecteur de l'écran.
-
Enlevez le cache.
-
-
-
Dévissez les cinq vis qui fixent le cache du connecteur de la carte mère à la coque arrière :
-
Une vis cruciforme #000 de 1,3 mm
-
Une vis cruciforme #000 de 1,5 mm
-
Trois vis Y000 de 1,2 mm
-
Retirez le cache.
-
-
-
Avec la pointe de la spatule, soulevez le connecteur de l'ensemble capteurs avant hors de sa prise.
-
-
-
Dévissez les deux vis qui fixent le cache de la caméra arrière :
-
Une vis cruciforme de 1,6 mm
-
Une vis d'entretoise de 2,4 mm
-
-
-

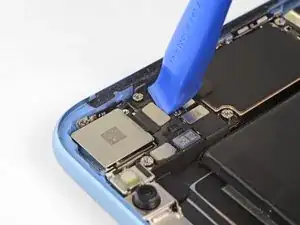

Faites levier avec un outil d'ouverture ou un ongle pour débrancher le connecteur de la nappe de la caméra de sa prise.
-
-
-

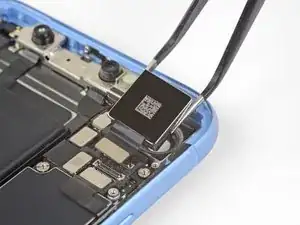

Insérez la pointe d'une spatule dans le coin supérieur gauche de la caméra, entre l'ensemble caméra et le châssis de l'iPhone.
-
Faites délicatement levier pour soulever la caméra hors de l'iPhone.
-
-
-

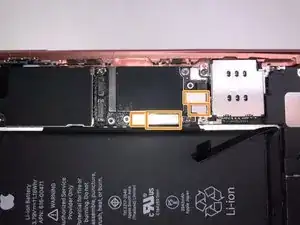

Déconnectez les autres connecteurs du panneau avant :
-
Il y a 5 connecteurs près de la caméra iSight.
-
Il y a 4 connecteurs près du lecteur de carte SIM.
-
-
-
Retirez les vis suivantes :
-
Vis d'entretoise de 2,9 mm
-
Vis cruciforme #000 de 1,5 mm
-
Vis cruciforme #000 de 1,6 mm
-
Retirez le support de mise à terre.
-
Retirez le lecteur de carte SIM.
-
-
-
Retirez les vis suivantes :
-
Vis d'entretoise de 2,9 mm
-
Vis d'entretoise de 2,8 mm
-
Vis cruciforme #000 de 1,8 mm
-
Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse.
