Changement ensemble de chargement DualShock 4 CHU-ZCT2U

Rédigé par : Sam Omiotek
  • Commentaires : 10
Changement ensemble de chargement DualShock 4 CHU-ZCT2U

Difficulté

Modérée

Étapes

12

Temps nécessaire

10 - 20 minutes

Introduction

Suivez ce tutoriel pour remplacer l'ensemble de chargement d'une manette PlayStation Sony Dualshock 4 CHU-ZCT2U.

  1. tUikjiOGBaxcOEkP
    tUikjiOGBaxcOEkP
    TmnKQyKCNFSJTcJc

    • Retirez les quatre vis longues de 6,4 mm de la coque arrière, à l'aide d'un tournevis cruciforme.

  2. w1bkfQZMxAAHtQgX
    w1bkfQZMxAAHtQgX
    plRPM3kHcVdnHKKr

    • Les deux parties de la manette sont fixées ensemble par quatre clips en plastique assez délicats, que l'on voit plus précisément dans ce tutoriel.

    • Ces clips maintiennent les coques ensemble. La manette fonctionnerait encore s'ils venaient à se briser.

    • Insérez un médiator dans la fente se situant à la jonction de la coque arrière et de la coque avant, en commençant par l'extrémité d'une des poignées de la manette.

    • Décollez délicatement la coque arrière de la coque avant, jusqu'à les séparer en partie.

    easy, but quite brute way of opening the rear panel without the opening tool: https://www.youtube.com/watch?v=wYybiBBL...

    watch the opening from the back part only, then return here.

    christianviali -

    That worked but a couple clips broke in the process. Beware for people trying this method.

    Bryan Remely -

    There are 4 tab clips total, 2 at the top corners (very easy to break) and 2 at the bottom near the ports. The screws will keep it together even if they do break but be careful if you don’t want to break them.

    Fungi -

    I've written a guide to help others find the clips and unlatch them.

    Étape importante pour l'ouverture de la DualShock 4 CUH-ZCT2U

    Richard -

    Hi Richard,

    Thanks for writing this up! I'm going to link your guide into the step.

    Arthur Shi -

  3. DIJIOhITDeiAwtRH
    DIJIOhITDeiAwtRH
    NF4xVXtPZufVHicc
    QeIjsGkBIonmDXX1

    • Avec l'outil pour ouvrir, séparez les coques en détachant les clips en plastique sur tout le périmètre de la manette.

    I've written a guide to help others find and unlatch these clips

    Étape importante pour l'ouverture de la DualShock 4 CUH-ZCT2U

    Richard -

  4. omi15NXRmqNu43A2
    omi15NXRmqNu43A2
    UitmPy1NEmiWWRpI

    • Éloignez la coque arrière du reste de la manette.

    • Ne retirez pas complètement la coque arrière, car elle est encore reliée à la manette par une nappe.

  5. Ro5UWfFl1lrsvuAV
    Ro5UWfFl1lrsvuAV
    GAGBgDPAAaZIEyLA

    • Manipulez la nappe de façon à la sortir de son connecteur sur la carte mère.

    • La languette de cette nappe étant trop petite pour être saisie avec les doigts ou une pincette, saisissez la nappe elle-même. Dans tout les autres cas, utilisez les languettes dans la mesure du possible.

    • Lors du remontage, saisissez la nappe par la languette bleue et remettez doucement la nappe dans le connecteur. Poussez la languette bleue plutôt que la nappe elle-même.

    I'm struggling getting the ribbon to connect back in. Why might that be?

    David Clair II -

  6. 6IWKg4VxLacIktqP
    6IWKg4VxLacIktqP
    KQAX4SsHe5LjYOOA
    NBc5xJawXvLXqtsT

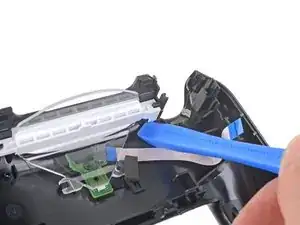

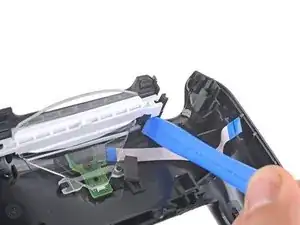

    • Utilisez un outil d'ouverture ou une spatule pour séparer la barre en plastique blanc du panneau arrière.

  7. LirWpwHsEKlW53rP
    LirWpwHsEKlW53rP
    PfMlFCqGYZZaJSKj

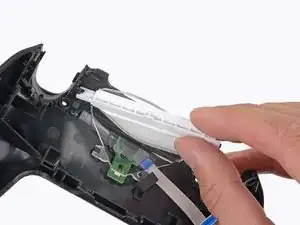

    • Retirez la barre en plastique blanc.

  8. GjR4rUck4bONaW3J
    GjR4rUck4bONaW3J
    tnLTIGOVtRa2a3MK
    2vdPotLhbaQ6whlQ

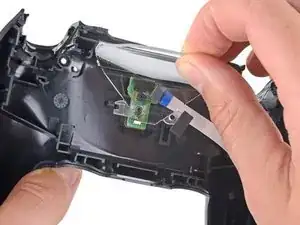

    • Soulever le guide optique pour l'éloigner du panneau arrière et le retirer.

    • Lors du remontage, alignez le guide optique sur le panneau arrière à l'aide de l'encoche située en bas à gauche.

  9. JmYKPTgSbbPJCjyA
    JmYKPTgSbbPJCjyA
    iV6HrfZ4P3Ypmpyx
    gyRXtqpM5wXrQlbk

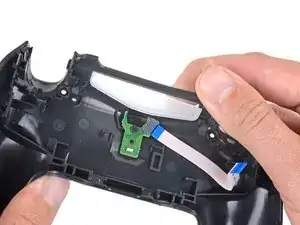

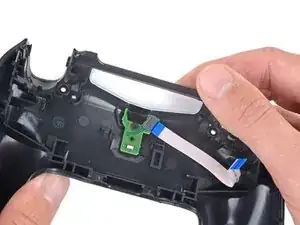

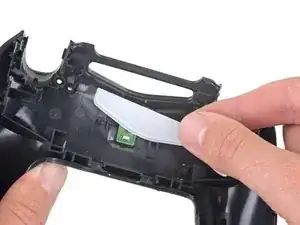

    • Utilisez vos doigts pour pousser la pièce en plastique transparente vers le bas à travers la face avant de la manette.

    • Retirez la pièce en plastique transparente.

  10. 5QcYYAfdNpu1DPa4
    5QcYYAfdNpu1DPa4
    WwuPsHvNJofAmgbk

    • Utilisez un tournevis cruciforme pour retirer la vis de 4,4 mm de long de l'ensemble de chargement.

  11. Ub1PaeIttiQSTWWM
    Ub1PaeIttiQSTWWM
    kdXZLIXUffSXReFV

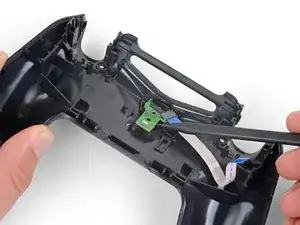

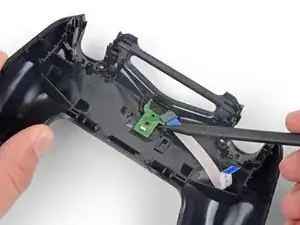

    • Utilisez l'extrémité pointue d'une spatule (spudger) ou un tournevis plat pour soulever l'ensemble de chargement et le séparer du panneau arrière.

  12. MIAoXGbhLeNBmBFC
    MIAoXGbhLeNBmBFC
    hj4FlIGFiOKtiOXl

    • Utilisez vos doigts ou une pincette pour retirer l'ensemble de chargement de la coque arrière.

Conclusion

Pour remonter votre appareil, suivez ce guide en sens inverse.

Déposez vos déchets électroniques dans un point de recyclage certifié.

Votre réparation Dualshock 4 ne s’est pas passée comme prévu ? Consultez notre Forum pour obtenir de l’aide au diagnostic.

Auteur

Sam Omiotek

Membre depuis le 25/02/19

80534 Réputation

3 commentaires

Question:

I have a ps4 controller model CUH-ZCT2U. My charging board model is jds 050.

Can I buy the jds 055 charging board and put that in? Is the jds 050 and the jds 055 charging board interchangeable?

I can't seem to find the jds 050 charging boards anywhere. Only the jds 055. Any help would be very much appreciated. Thanks.

Treadway Customs -

I have not tested the JDS-055 and JDS-050 in a ZCT2U so I cannot guarantee it will work. However, visually they appear to be the same part made by a different manufacturer. I suspect that it will work, but understand that it’s a gamble and make sure the store you buy from has a good return policy like iFixit. If you can wait, add yourself to the notify list for the JDS-050 and order once they become available again.

Sam Omiotek -

Great guide but the correct controller model is CUH-ZCT2U. The title has it as CHU-ZCT2U.

Marco Salvatori -
