Changement joint croix directionnelle DualShock 4 CUH-ZCT2U

Rédigé par : Ryan Zareh

Commentaires : 0

Changement joint croix directionnelle DualShock 4 CUH-ZCT2U

Difficulté

Modérée

Étapes

Temps nécessaire

25 - 40 minutes

Introduction

La croix directionnelle de votre Dualshock 4 peut s'user après une utilisation continue. Cela se produit parce que le caoutchouc de silicone sous la croix commence à s'abimer, ce qui fait que votre manette pense que vous appuyez sur une direction alors que ce n'est pas le cas (dérive). Cela peut également rendre la croix directionnelle beaucoup plus difficile à utiliser. Ce tutoriel explique comment ouvrir en toute sécurité une manette Dualshock 4 CUH-ZCT2U et remplacer le coussinet de contact ou le joint en caoutchouc conducteur en silicone.

Outils

Pièces

DualShock 4 Controller D-Pad Button Cover

Étape 1

Utilisez un tournevis cruciforme #00 pour retirer les quatre vis de 6,0 mm de long à l'arrière de la manette.

Étape 2

Quatre clips fragiles en plastique maintiennent la coque avant et arrière ensemble. Vous pouvez voir leur emplacement plus clairement dans ce tutoriel.
Si vous cassez ces clips, la manette fonctionnera quand même.

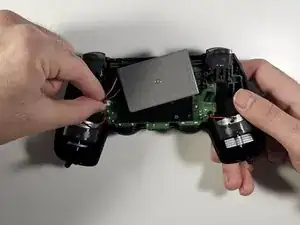

Insérez la pointe d'un médiator ou une spatule dans l'interstice et détachez délicatement les fixations autour de la manette pour séparer les parties avant et arrière.

Étape 3

Utilisez vos doigts pour retirer délicatement la nappe de son connecteur sur la carte mère.
Comme la languette de cette nappe est très petite pour être saisie avec les doigts ou une pincette, saisissez la nappe elle-même. Sinon, utilisez les languettes dans la mesure du possible.
Ne retirez pas l'ensemble du connecteur de la carte mère, mais uniquement la nappe. La partie bleue de la nappe doit être visible si l'étape est réussie.
Lors du remontage, saisissez la nappe par la languette bleue et enfoncez doucement la nappe dans le connecteur. Poussez la languette bleue plutôt que la nappe elle-même.

Étape 4

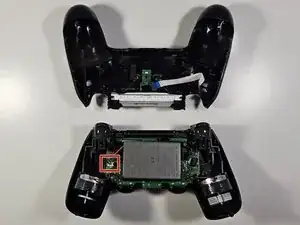

Utilisez une pincette ou vos doigts pour tirer le connecteur d'alimentation de la batterie vers le haut de la carte mère.

Étape 5

Utilisez une spatule (spudger) pour débrancher le câble rouge de la carte mère sous le plastique noir sur lequel reposait la batterie.
Séparez délicatement la partie avant de la manette (la partie avec la croix directionnelle en silicone visible) de la partie arrière.
Une pincette a été utilisée dans l'image. Cependant, l'utilisation d'outils métalliques sur les composants internes de votre manette peut les endommager, il est donc préférable d'éviter de les utiliser pour faire levier.

Étape 6

Retirez les anciens coussinets en silicone.
Placez les nouveaux coussinets en caoutchouc de silicone sur les quatre flèches, le côté plat vers le haut.
Le sens n'a pas d'importance.
