Fer à souder électronique FixHub tutoriel démarrage rapide

Rédigé par : Kara Piepenbrink
  • Commentaires : 0
Fer à souder électronique FixHub tutoriel démarrage rapide

Difficulté

Très facile

Étapes

13

Temps nécessaire

5 minutes

Introduction

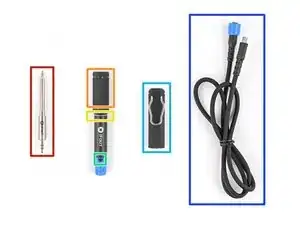

  1. IaKvbKUweCIeeTTi

    • Voici un aperçu de tous les éléments qui composent le fer à souder électronique :

    • Panne de fer à souder facile à changer

    • Manche de fer à souder

    • Voyant de sécurité LED pour indiquer la température

    • Bouton de marche

    • Capuchon

    • Câble USB-C

    • Pour un aperçu plus approfondi des différents composants du fer à souder, cliquez ici pour voir un schéma éclaté.

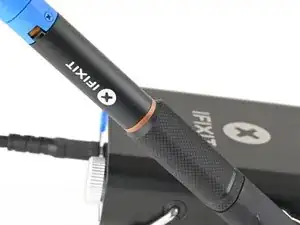

  2. xwG1XpPqFnOsxfNH
    xwG1XpPqFnOsxfNH
    fTxSipJXhlwxCNxY
    pNvWIHw6pIY5Lv6R

    • La couleur de la LED du voyant de sécurité fournit des informations sur le statut de la panne de fer à souder. Remarque : le manche du fer à souder peut toujours être touché en toute sécurité.

    • La LED ne fonctionne que lorsque le fer à souder est connecté à une source d'alimentation - soyez donc prudent lorsque vous manipulez un fer débranché si vous ne savez pas à quel point il est chaud.

    • LED bleue : Le fer a refroidi en dessous de 40 °C (100 °F) et vous pouvez toucher la panne en toute sécurité.

    • LED violette : Lorsqu'il émet des impulsions, le fer est en train de chauffer ou de refroidir. Lorsqu'elle est statique, le fer est en mode repos. Il ne faut pas toucher la panne du fer à souder.

    • LED orange : Le fer a atteint la température réglée et est prêt à souder. Il ne faut pas toucher la panne du fer à souder.

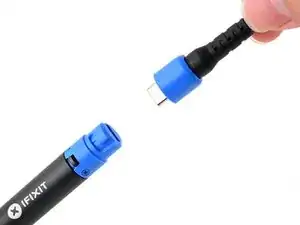

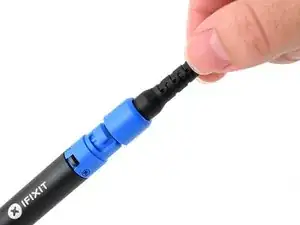

  3. EPK25RJX2qLwZIqf
    EPK25RJX2qLwZIqf
    YAG5VOkTeJWS4rB3

    • Assurez-vous que le bouton de marche/arrêt du fer à souder est en position bleue d'arrêt.

    • Faites correspondre l'extrémité du câble USB-C avec le collier de verrouillage bleu au port USB-C bleu du fer à souder, et poussez pour le connecter.

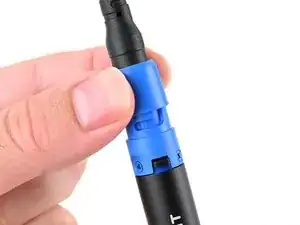

  4. QysXZLyugIPHMuC5
    QysXZLyugIPHMuC5
    snPALu5jMMpiiEIr
    rgQDEY1BjuZDqVMC

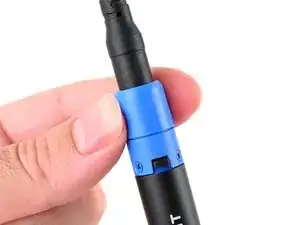

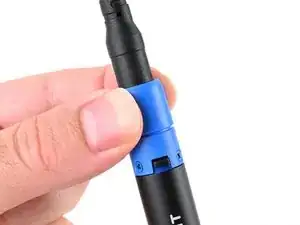

    • Alignez les ergots de la bague sur les fentes du fer à souder.

    • Poussez la bague contre le fer à souder, puis tournez-la dans le sens des aiguilles d'une montre pour la verrouiller.

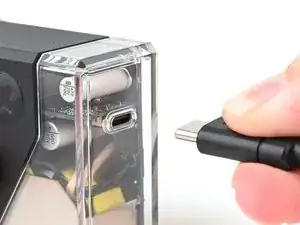

  5. dD5JLOlTvQLiYWIt
    dD5JLOlTvQLiYWIt
    4xYCS6NEG4omA6yI

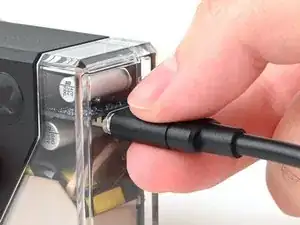

    • Le fer à souder électronique fonctionne mieux lorsqu'il est associé à une batterie externe multifonction portable, qui permet un contrôle précis de la température du fer à souder et d'autres paramètres.

    • Pour obtenir des instructions détaillées sur l'installation de la batterie externe multifontioon, consultez ce tutoriel.

    • Cependant, il fonctionne également très bien avec n'importe quelle source d'alimentation capable de fournir au moins 20 W via USB-C PD.

    • Connectez l'extrémité du câble USB-C sans le collier de verrouillage bleu à une source d'alimentation USB-C compatible.

  6. YiiDE6dVpZ1NifIQ

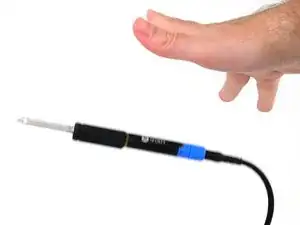

    • Le fer à souder électronique est équipé d'une fonction de sécurité automatique basée sur un accéléromètre.

    • Si le fer détecte une chute, il coupe automatiquement l'alimentation de la panne fer à souder pour éviter tout dommage ou blessure lorsqu'il atterrit.

    • Pour désactiver le mode de chute libre et reprendre la soudure, appuyez sur le bouton bleu de la batterie externe multifontion ou mettez le fer hors tension en le débranchant et en le rebranchant sur une source d'alimentation USB-C.

  7. PT4vRWVbryYcZepx
    PT4vRWVbryYcZepx
    5whw2XVmkTL4gAY2
    RXmyNCW1f3b1IsOT

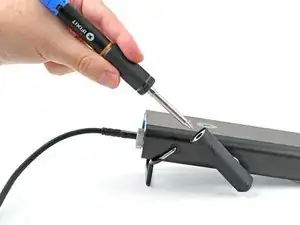

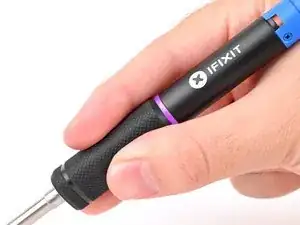

    • Ne laissez jamais le fer à souder sans surveillance lorsqu'il est en marche.

    • Ne touchez pas la panne chauffée du fer à souder.

    • En mode actif, le fer chauffe ou maintient la température de travail réglée. La LED émet des impulsions violettes ou orange, respectivement.

  8. NqpGK1fXRPOuSEPI

    • Ne touchez pas la panne de fer à souder chauffée lorsque le fer est en mode repos.

    • Après 30 secondes d'inactivité, le fer à souder passe en mode repos, un mode à faible consommation d'énergie qui réduit la température de la panne à souder à 200 °C.

    • La LED de mode repos est statique (pas de pulsation) et de couleur violette.

    • Lorsque vous reprenez un fer au repos, vous le réactivez et la panne se remet automatiquement à chauffer jusqu'à la température que vous avez définie.

    • Lorsqu'il est alimenté par une batterie externe multifonction, le passage de la température du mode repos à la température réglée ne prend que quelques secondes.

    • Bien que le mode repos puisse être désactivé, nous vous recommandons de le laisser activé pour prolonger la durée de vie de la panne.

  9. JhpKWGIqJJWAcajG

    • Après le mode repos, le mode sommeil se produit lorsque le fer est complètement immobile pendant une durée déterminée.

    • Le fer est éteint jusqu'à ce qu'il soit à nouveau mis en mouvement.

    • Vous pouvez toucher la panne de fer à souder en toute sécurité tant que le voyant est bleu.

  10. fTdFNOypLcAkDBOU

    • Ne tenez jamais le fer à souder au-delà de la poignée. Si vous touchez la panne de fer à souder en métal alors que le voyant de sécurité LED est orange ou violet, vous risquez de vous brûler gravement. Présumez toujours que la panne est chaude.

    • Tenez le fer à souder par la base de la poignée, les doigts sur la poignée moletée.

  11. wO4LXrAfPhsyZrhS
    wO4LXrAfPhsyZrhS
    2AoK5hqZIRiCgCa2
    li6DRABmEhCDTBo4

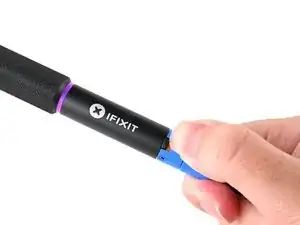

    • Ne laissez jamais le fer à souder sans surveillance lorsque le bouton de marche est en position orange ON.

    • L'interrupteur coulissant est doté d'un indicateur de couleur intégré pour chaque position :

    • Orange : ON (allumé)

    • Bleu : OFF (éteint)

    • Faites glisser l'interrupteur sur la position orange ON.

    • La LED s'allume d'abord en bleu, puis devient violette et émet des impulsions pour indiquer que le fer est en train de chauffer.

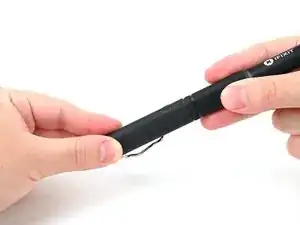

  12. cuRiLZ4OAq4FnbJX
    cuRiLZ4OAq4FnbJX
    lHruvG4aMqjWxUye

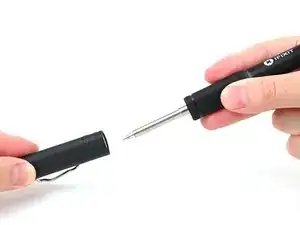

    • Pour plus de sécurité, gardez le capuchon sur votre fer à souder lorsqu'il n'est pas utilisé. L'intérieur du capuchon est résistant à la chaleur et peut être utilisé pour couvrir votre fer, même lorsqu'il est chaud.

    • Tenez le fer à souder par les deux extrémités et tirez pour retirer le capuchon.

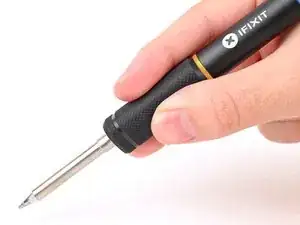

  13. wGLYfOWAyBn3BtTv

    • Lorsque la LED du voyant de sécurité devient orange, votre fer a atteint la température réglée pour la soudure.

    • Le fer est à la base réglé à 350 °C (660 °F ), mais il restera à la dernière température réglée en utilisant la batterie externe multifontion ou un autre appareil USB.

    • Votre fer est à présent prêt à souder !

Conclusion

Vous êtes novice en matière de soudure ? Suivez le [tutoriel|750|ce tutoriel] pour commencer.

Votre réparation Fer à souder électronique FixHub ne s’est pas déroulée comme prévu ? Consultez nos conseils basiques de diagnostic ou notre Forum pour obtenir de l’aide.
