Suivez les étapes de ce tutoriel pour retirer, transférer et/ou remplacer l'ensemble haut-parleur interne et capteurs avant de votre iPhone XS. Ce module inclut le haut-parleur interne, l'illuminateur infrarouge, le capteur de proximité, le capteur de luminosité ambiante et le microphone.
Cet ensemble a été couplé à votre iPhone en usine, donc vous devez obligatoirement le transférer de votre ancien écran sur le nouveau à chaque remplacement.
L'illuminateur infrarouge fait partie intégrante du système sécurité biométrique Face ID qui ne fonctionnera plus si le composant original est abîmé ou incorrectement installé. Le remplacer par un nouvel élément peut aussi causer le dysfonctionnement de Face ID, donc apportez une attention toute particulière à n'abîmer aucun de ces composants durant la procédure. Sinon, seul Apple peut restaurer Face ID.
-
-
Éteignez votre téléphone avant de commencer le démontage.
-
Dévissez les deux vis Pentalobe de 6,9 mm de long en bas de l'iPhone.
-
-
-
Mesurez 3 mm à partir de la pointe et tracez une ligne sur le médiator avec un marqueur permanent.
-
-
-
Recouvrez l'écran de bandes de ruban adhésif, qui se chevauchent, jusqu'à ce que toute la surface soit couverte.
-
Si la ventouse n'adhère pas au cours des étapes suivantes, pliez un morceau de ruban adhésif épais (du ruban adhésif toilé p.e.) pour former une poignée et soulevez l'écran de cette façon.
-
-
-
Tirez la poignée bleue vers l'arrière pour débloquer les bras de l'Anti-Clamp.
-
Insérez le côté droit ou gauche de votre iPhone entre les bras.
-
Positionnez les ventouses près du bord inférieur de l'iPhone, une devant et une derrière.
-
Appuyez sur les ventouses pour les faire adhérer à l'endroit désiré.
-
-
-
Tirez la poignée bleue vers l'avant pour bloquer les bras.
-
Tournez la poignée dans le sens des aiguilles d'une montre, de 360 degrés ou jusqu'à ce que les ventouses commencent à s'étirer.
-
Vérifiez que les ventouses restent bien alignées entre elles. Si elles commencent à se décaler, détachez-les pour les réaligner.
-
-
-
Chauffez un iOpener et faites-le passer à travers les bras de l'Anti-Clamp.
-
Pliez l'iOpener de façon qu'il repose sur le bord inférieur de l'iPhone.
-
Attendez une minute que l'adhésif se ramollisse et qu'un espace s'ouvre.
-
Insérez un médiator dans l'espace sous l'écran et le joint en plastique, et non dans l'écran.
-
Passez les trois étapes suivantes.
-
-
-
Servez-vous d'un sèche-cheveux ou d'un pistolet à air chaud. Ou bien préparez un iOpener et posez-le sur le bord inférieur de l'iPhone pendant environ une minute afin de ramollir l'adhésif qui se trouve en dessous.
-
-
-
Si vous utilisez juste une ventouse, posez-la sur le bord inférieur du téléphone en évitant la partie incurvée du verre.
-
-
-
Tirez fermement et constamment sur la ventouse pour ouvrir un léger interstice entre le panneau frontal et la coque arrière.
-
Insérez un médiator dans l'interstice sous l'écran et le joint en plastique, pas dans l'écran lui-même.
-
-
-
Faites glisser le médiator le long du coin inférieur gauche, puis du bord gauche de l'iPhone pour couper l'adhésif qui fait tenir l'écran.
-
-
-
Réinsérez votre médiator dans le bord inférieur de l'iPhone et faites-le glisser le long du bord droit pour continuer à faire céder l'adhésif.
-
-
-
Faites glisser le médiator le long du bord supérieur de l'écran tout en faisant osciller l'écran vers le bas, dans la direction du port Lightning.
-
Faites glisser le médiator vers le coin opposé et coupez l'adhésif qui fixe encore l'écran.
-
-
-
Ouvrez l'iPhone en faisant pivoter le bord gauche de l'écran, comme la couverture arrière d'un livre.
-
Appuyez l'écran contre un objet pour le maintenir à la verticale pendant que vous travaillez sur le téléphone.
-
-
-
Dévissez les cinq vis de différentes longueurs, qui fixent le cache du connecteur de la carte mère :
-
Trois vis Y000 de 1 mm
-
Une vis Y000 de 1,3 mm
-
Une vis cruciforme de 3,7 mm
-
-
-
Faites levier avec une spatule (spudger) ou un ongle propre pour soulever le connecteur de la batterie hors de sa prise sur la carte mère.
-
Repliez et écartez légèrement le connecteur de la carte mère pour éviter qu'il touche accidentellement sa prise et que le téléphone soit alimenté pendant la réparation.
-
-
-

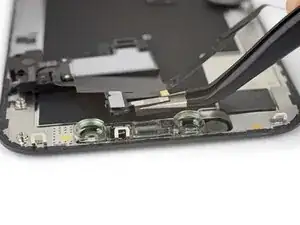

Servez-vous d'une spatule ou d'un ongle pour soulever et débrancher le connecteur de la nappe des capteurs du panneau frontal.
-
-
-
Prenez une spatule ou un ongle pour débrancher le connecteur de la nappe de la vitre tactile de sa prise.
-
-
-

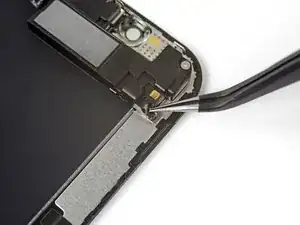

Sur le dos de l'ensemble écran, décollez et retirez le ruban adhésif qui recouvre la vis cachée dans le coin inférieur droit du logement du haut-parleur.
-
-
-
Dévissez les trois vis Y000 qui fixent l'ensemble haut-parleur/capteurs :
-
Une vis de 1,3 mm
-
Une vis de 1,4 mm
-
Une vis de 1,9 mm
-
-
-

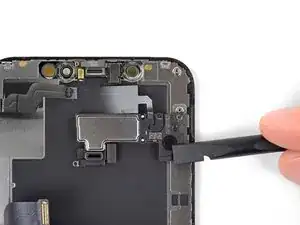

À l'aide d'une spatule (spudger), faites délicatement levier sous le bord supérieur de l'ensemble haut-parleur. Retournez ce dernier vers le bas pour l'éloigner du bord supérieur de l'écran.
-
-
-
Servez-vous d'un sèche-cheveux ou d'un pistolet à air chaud, ou bien préparez un iOpener et appliquez-le sur la partie supérieure de l'écran pendant environ une minute pour faire ramollir l'adhésif fixant les capteurs.
-
-
-

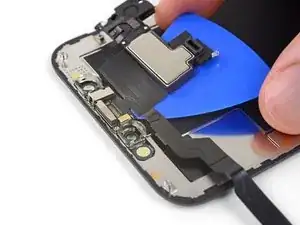

Faites soigneusement glisser le bord d'un médiator sous la nappe en dessous du microphone.
-
Faites-le délicatement pivoter pour séparer le microphone tout en veillant à ni forcer ni endommager la nappe.
-
Si nécessaire, prenez la pointe de la spatule pour finir de détacher le microphone de son encoche dans le panneau frontal. Si vous avez de mal à décoller le microphone, faites chauffer une fois de plus.
-
-
-

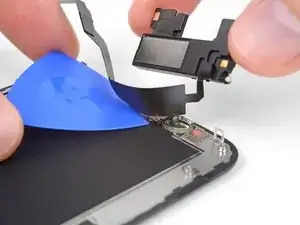

En progressant de gauche à droite, faites glisser un médiator à côté de la nappe et sous le module illuminateur infrarouge + capteur de proximité.
-
Soulevez le module de son encoche dans le panneau frontal en le faisant jouer de droite à gauche.
-
-
-
Si vous avez réussi à retirer tout le capteur de luminosité ambiante, comme illustré sur la première photo, continuez à la prochaine étape.
-

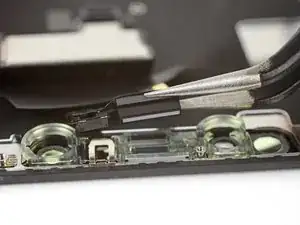

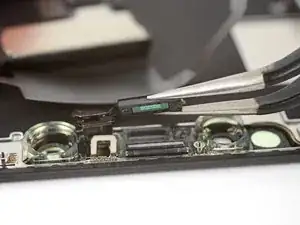

Si la bande blanche du diffuseur s'est détachée et est restée coincée dans l'écran, comme illustré sur la deuxième photo, vous allez devoir faire levier avec une fine lame ou un outil de levier tout le long du bord supérieur pour l'enlever. Refaites chauffer d'abord le tout, la tâche sera peut-être un peu plus facile ensuite.
-
-
-

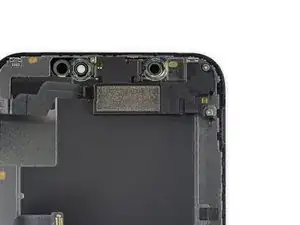

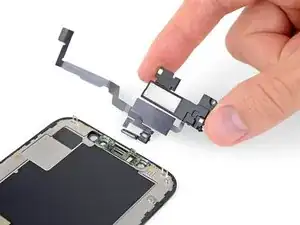

Retirez l'ensemble haut-parleur interne et capteurs avant.
-

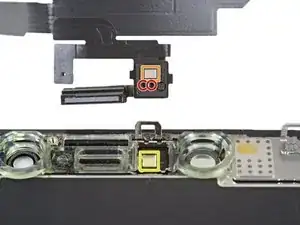

Capteur de proximité
-
Illuminateur infrarouge
-
Le module doit être positionné de sorte que ces composants ne sont pas bouchés par de la colle.
-
Comparez votre nouvelle pièce de remplacement avec celle d'origine. Il vous faut transférer les composants restants et retirer les films adhésifs de la nouvelle pièce avant de la monter.
Pour remonter votre appareil, suivez les instructions ci-dessus en sens inverse.
Déposez vos déchets électroniques dans un centre de recyclage certifié.
