Remplacement des caméras arrière de l'iPhone 12 Pro

Rédigé par : Adam O'Camb

Commentaires : 23

Remplacement des caméras arrière de l'iPhone 12 Pro

Difficulté

Modérée

Étapes

Temps nécessaire

1 - 2 heures

Introduction

Consultez ce tutoriel pour retirer ou remplacer l'ensemble des caméras principales d'un iPhone 12 Pro. Tous les modules de la caméra se remplacent d'un seul bloc.

Outils

Pièces

Étape 1

Attention : avant de commencer, déchargez votre iPhone en dessous de 25 %. Une batterie lithium-ion chargée risque de prendre feu et/ou d'exploser si elle est perforée par accident.
Éteignez votre iPhone avant de commencer à le démonter.
Dévissez les deux vis Pentalobe P2 de 6,75 mm de long en bas de l'écran de l'iPhone.
Ouvrir l'iPhone endommagera ses joints étanches. Procurez-vous des joints de remplacement avant d'aller au-delà de cette étape ou veillez à éviter de mouiller votre téléphone si vous le remontez sans remplacer les joints.

Please explain how to power off the phone when the broken screen is not responding to touch.

Tristan Gentile -

Étape 2

S'il est inséré trop loin, un médiator risque d'endommager votre appareil. Suivez cette étape pour tracer un repère sur votre médiator et éviter que l'appareil ne soit endommagé.
Mesurez 3 mm à partir de la pointe et tracez une ligne sur le médiator avec un marqueur permanent.
Vous pouvez également marquer les autres coins du médiator avec des mesures différentes.
Une autre solution consiste à scotcher une pièce de monnaie sur votre médiator, à 3 mm de la pointe.

Got to step 2 and realized the fix kit doesn't include an opening pick! Looks like a guitar pick, and I have those lying around. Is that expected? Looks like the pick is used in many steps below. There's a little blue crowbar that isn't mentioned in the instructions. Perhaps that replaces the opening pick?

Sloan Looney -

Hi! I can't see which guide you were using when writing this comment. Can you reply here with which guide and fix kit you used?

Clay Eickemeyer -

I see you posted this in Meta. I hope it's resolved soon! In the meantime, a guitar pick may work well enough for your repair.

Clay Eickemeyer -

what fix kit?

Meow Purr -

My fix kit didn't include an opening pick either

WILLIAM HARRIS -

Make sure you check inside the black boxes after emptying them. My pick was stuck inside one of the boxes.

AndyF -

My AliExpress refurbished screen came with a pick that has a coin-like circle that pops out, so no modification was necessary

Gijs Leegwater -

the picture shows 3 cm but the description says 3 mm's. Which one is it?

John Pena -

That is a misunderstanding. It is a ruler with a scale for cm, it shows 0.3 cm, i.e. 3 mm.

VauWeh -

Oh, come ON!

Big Ed -

It will ALWAYS be millimeters on a phone, but this step is ridiculous, skip it!

Leif DeWolf -

It's not an Ifixit KIT if it doesn't include everything. You'll need to order the opening pic separately. Or head to Walmart like myself and look for guitar pics. Hopefully, this will work just as well.

Jaleeljb97@icloud.com -

No pick in mine as well. It’s really not clear that you have to order this separately when ordering an IPhone SE 202/2022 screen repair kit. Is this the case?

Jackson Castiglione -

Frustrated, I ordered a compact package where everything was encapsulated. Useless suction tools could not separate the screen. If it is unable to decouple the screen, then why sucking suction tools you have provided.

Shourob Datta -

For my kit the triangle pick was stuck inside the box with the screen not with the other tools maybe it's also there for you

Henry Scheibehenne -

Y’all are getting far, FAR too detailed with some of this stuff…. Measuring and marking the pick that you won’t actually use to open the device?!? lol that’s kinda funny. Just heat it up, grab a spudger, and the back just pops right off! The iFixit tech need to stick to the KISS method more often, you know KEEP IT SIMPLE STUPID!!! Like l, for reals, I’ve been doing this stuff for YEARS and using iFixit guides regularly and this is just ridiculous at this point!

Leif DeWolf -

Étape 3

Si votre écran iPhone 12 Pro est fissuré, empêchez les fissures de s'aggraver et les éclats de vous blesser en le recouvrant de ruban adhésif.
Recouvrez l'écran de bandes de ruban adhésif, qui se chevauchent, jusqu'à ce que toute la surface soit couverte.
Portez des lunettes de sécurité pour vous protéger les yeux des éclats de verre tout au long de la réparation iPhone.
Si la ventouse n'adhère pas au cours des étapes suivantes, pliez un morceau de ruban adhésif épais (du ruban adhésif toilé p.e.) pour former une poignée et soulevez l'écran de cette façon.
Si tout cela échoue, vous pouvez coller la ventouse à l'écran avec de la superglue.

Étape 4

Les trois étapes suivantes montrent comment utiliser l'Anti-Clamp, un outil conçu pour faciliter la procédure d'ouverture. Si vous n'utilisez pas l'Anti-Clamp, sautez ces trois étapes pour une autre méthode.
Pour des instructions complètes sur l'utilisation de l'Anti-Clamp, suivez ce tutoriel.
Tirez la poignée bleue vers la charnière pour débloquer les bras de l'Anti-Clamp.
Insérez le côté droit ou gauche de votre iPhone entre les bras.
Positionnez les ventouses près du bas de l'écran de l'iPhone: une devant, une derrière.
Appuyez sur les ventouses pour faire le vide à l'endroit désiré.
Si vous trouvez que la surface de votre iPhone est trop glissante pour que l'Anti-Clamp y adhère, vous pouvez appliquer du ruban adhésif pour obtenir une surface plus agrippante.

Étape 5

Poussez la poignée bleue vers l'avant pour bloquer les bras de l'Anti-Clamp.
Tournez la poignée dans le sens horaire de 360 degrés ou bien jusqu'à voir les ventouses se tendre.
Vérifiez que les ventouses restent bien alignées entre elles. Si elles commencent à se décaler, détachez-les pour les réaligner.

Étape 6

Posez votre iPhone sur quelque chose de solide comme un livre à couverture rigide, pour qu'il tienne tout seul à l'horizontale. Ainsi, il sera plus facile de procéder aux étapes suivantes.
Servez-vous d'un sèche-cheveux pour faire chauffer le bord inférieur de l'iPhone. L'écran doit être légèrement trop chaud au toucher.
Pour des instructions complètes sur l'utilisation d'un sèche-cheveux, consultez ce tutoriel.
Attendez une minute pour donner à l'adhésif le temps de se détendre et d'ouvrir un interstice.
Insérez un médiator sous le joint en plastique de l'écran, dès que l'Anti-Clamp a ouvert un interstice suffisant.
Si l'interstice ne suffit pas, faites encore chauffer la zone et tournez la poignée d'un quart de tour.
Ne tournez jamais de plus d'un quart de tour et attendez une minute à chaque fois. Laissez l'Anti-Clamp et le temps faire le travail à votre place.
Passez les trois étapes suivantes.

Étape 7

Utilisez un sèche-cheveux ou un pistolet à air chaud pour chauffer le bord de l'iPhone pendant 90 secondes ou jusqu'à ce que l'écran soit légèrement trop chaud au toucher.
Ne pointez jamais votre sèche-cheveux au même endroit pendant un temps prolongé.

Étape 8

Si vous utilisez une simple ventouse, posez-la sur le bord inférieur du téléphone en évitant le bord du verre.

Étape 9

Tirez fermement et constamment sur la ventouse pour ouvrir un léger espace entre l'écran et le châssis.
Insérez un médiator dans l'espace sous le joint en plastique de l'écran.
L'adhésif étanche qui fixe l'écran est très tenace. Ouvrir ce petit espace nécessitera de forcer quelque peu. Si vous avez du mal, chauffez plus et faites jouer l'écran de haut en bas pour faire céder l'adhésif et créer l'espace destiné à votre outil.

If you have the small single suction cup. You have to get glass up enough to get under glass and touch sensor. I inserted pick too soon and separated glass from screen. $200 mistake. ;) Worth buying suction vise tool to get screen high enough. I would try it again after this mistake. with that vise tool.

Ricardo Rubio -

I made the same mistake. I inserted pick too soon. The glass was detached from the frame and the display died. I should have read this before I worked on it.

unknown -

Étape 10

Utilisez un sèche-cheveux pour chauffer le bord droit de l'iPhone (celui avec le bouton de marche) pendant 90 secondes ou jusqu'à ce que l'écran soit légèrement trop chaud au toucher.

Étape 11

Faites glisser le médiator autour du coin inférieur droit de l'iPhone afin de décoller l'adhésif.
Parcourez ensuite le bord droit de l'iPhone, jusqu'au coin supérieur droit.
N'enfoncez pas le médiator de plus de 3 mm dans l'iPhone, vous risqueriez d'endommager des composants internes.
Laissez le médiator dans le coin supérieur droit avant de continuer.

I cracked my screen at this point.

Justin Surowiec -

Étape 12

Utilisez un sèche-cheveux pour chauffer le bord supérieur de l'iPhone pendant 90 secondes ou jusqu'à ce que l'écran soit légèrement trop chaud au toucher.

Étape 13

Faites glisser le médiator autour du coin supérieur droit de votre iPhone pour décoller le bord supérieur.
Laissez le médiator dans le coin supérieur gauche avant de continuer.
N'enfoncez pas le médiator de plus de 3 mm ou vous risquez d'endommager les capteurs supérieurs.

Étape 14

Utilisez un sèche-cheveux pour chauffer le bord gauche de l'iPhone pendant 90 secondes ou jusqu'à ce que l'écran soit légèrement trop chaud au toucher.

Étape 15

On trouve des nappes fragiles le long du bord gauche de votre iPhone. N'y insérez pas votre médiator, car vous risquez de les endommager.

Étape 16

Insérez un second médiator dans le coin inférieur gauche de l'iPhone.
Faites pivoter les deux médiators en même temps, jusqu'à ce que les clips du bord gauche se détachent.
Faites pivoter en augmentant graduellement la force.
Si vous avez de mal, refaites chauffer le bord gauche.

Étape 17

Tournez votre iPhone de façon que son bord droit est en face de vous.
Ouvrez l'iPhone en soulevant le côté droit de l'écran comme on ouvre la couverture d'un livre.
N'essayez pas encore d'enlever complètement l'écran, car il est toujours relié à la carte mère de l'iPhone par plusieurs nappes fragiles.
Calez l'écran contre un objet stable pendant que vous continuez à manipuler le téléphone.
Lors du remontage, posez l'écran à sa place, alignez les clips le long du bord supérieur et commencez par insérer soigneusement ce bord supérieur avant de refermer tout l'écran. Si ce dernier ne s'emboîte pas facilement, vérifiez que les clips sur le périmètre de l'écran n'ont pas été déformés.

Étape 18

Ôtez les quatre vis Y00 de 1,1 mm de long, qui fixent le cache des connecteurs de l'écran et de la batterie.
Tout au long de cette réparation, gardez la trace de chacune des vis et veillez à les revisser toutes là où elles étaient auparavant pour éviter d'endommager votre appareil.
Lors du remontage, voici venu le moment de rallumer votre iPhone et de tester s'il fonctionne bien avant de sceller à nouveau l'écran. Veillez à réteindre votre iPhone avant de reprendre le remontage.

Étape 19

Enlevez le cache des connecteurs de l'écran et de la batterie.

Étape 20

Prenez une spatule (spudger) ou un ongle propre pour soulever le connecteur de la batterie de sa prise sur la carte mère.
Essayez de ne pas abîmer les joints en silicone noir qui entourent cette connexion et d'autres sur la carte mère. Ils assurent une protection supplémentaire contre l'intrusion d'eau et de poussière.
Repliez légèrement le connecteur par rapport à la carte mère pour l'empêcher de faire accidentellement contact avec la prise et d'alimenter le téléphone pendant votre réparation.

Étape 21

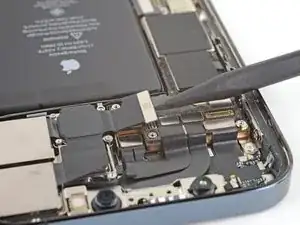

Prenez votre spatule ou votre ongle pour déconnecter le connecteur de la nappe de l'écran.
Pour rattacher un connecteur à emboîter comme celui-ci, alignez-le soigneusement et appuyez d'un côté jusqu'à ce qu'il s'emboîte, puis recommencez de l'autre côté. N'appuyez pas au milieu. Si le connecteur n'est pas aligné correctement, les broches risquent de se déformer et de causer des dégâts irréversibles.

Étape 22

À l'aide de la spatule ou d'un ongle, débranchez le connecteur de la nappe de la vitre tactile.
Si une partie de votre écran tactile ne réagit pas après la réparation, débranchez puis rebranchez la batterie, en vous assurant que le connecteur s'insère bien et que la prise n'est ni poussiéreuse ni obstruée.

Étape 23

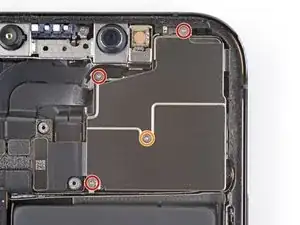

À l'aide d'un tournevis Y000, dévissez les quatre vis qui maintiennent le cache des capteurs frontaux en place :
Trois vis de 1,1 mm de long
Une vis de 1,4 mm de long

Étape 24

Faites pivoter le côté gauche du cache jusqu'à ce que le petit clip sur la droite se détache.
Enlevez le cache.
Lors du remontage, insérez d'abord le côté droit du clip dans sa fente, puis le reste du cache.

Étape 25

Avec votre spatule ou votre ongle, débranchez le connecteur de la nappe des capteurs frontaux.

Étape 26

Ôtez l'ensemble écran.
Lors du remontage, faites une pause ici si vous souhaitez remplacer l'adhésif étanche le long des bords de l'écran.

Étape 27

Prenez un tournevis Y000 pour dévisser les quatre vis qui fixent le cache de la caméra arrière :
Trois vis de 1,6 mm
Une vis de 1,4 mm

Étape 28

Soulevez le cache de la caméra par son bord le plus proche de la carte mère et retirez-le.
Pour remonter le cache de la caméra, commencez par insérer la languette de son bord extérieur dans sa fente dans le châssis du téléphone. Puis posez le cache en place.

Étape 29

Faites levier sur le connecteur de la première caméra avec une spatule ou un ongle pour le débrancher de sa prise.

Étape 30

Procédez de même pour débrancher le connecteur de la seconde caméra.

Étape 31

Avec la pointe de votre spatule, soulevez l'ensemble caméras hors de l'iPhone.
Retirez les caméras arrière.

Conclusion

Comparez votre pièce de remplacement à la pièce d'origine. Il vous faudra peut-être transférer d'éventuels composants restants ou retirer des films adhésifs de la nouvelle pièce avant de commencer le remontage.

Pour remonter votre appareil, suivez ces instructions en sens inverse.

Débarrassez-vous de vos déchets électroniques de façon responsable.

La réparation ne s’est pas déroulée comme prévu ? Consultez nos conseils basiques de diagnostic ou la section iPhone 12 Pro de notre Forum pour obtenir de l’aide.
