Remplacement des caméras arrière de l'iPhone 13

Éteignez votre iPhone avant de commencer à le démonter.

Dévissez les deux vis Pentalobe P2 de 6,8 mm de long en bas de l'écran de l'iPhone.

Mesurez 3 mm à partir de la pointe et tracez une ligne sur le médiator avec un marqueur permanent.

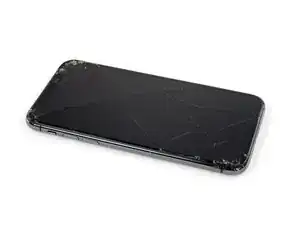

Recouvrez l'écran de bandes de ruban adhésif, qui se chevauchent, jusqu'à ce que toute la surface soit couverte.

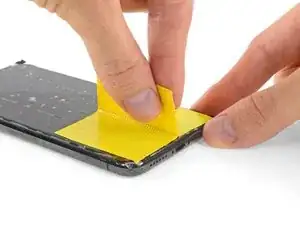

Si la ventouse n'adhère pas au cours des étapes suivantes, pliez un morceau de ruban adhésif épais (du ruban adhésif toilé p.e.) pour former une poignée et soulevez l'écran de cette façon.

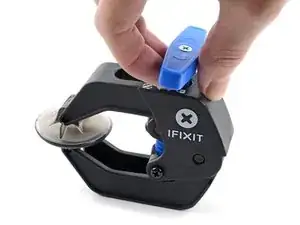

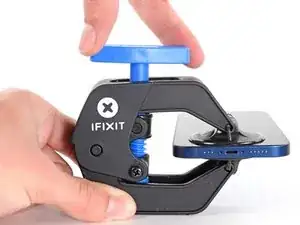

Tirez la poignée bleue vers l'arrière pour débloquer les bras de l'Anti-Clamp.

Insérez le côté droit ou gauche de votre iPhone entre les bras.

Positionnez les ventouses en bas de l'iPhone – une devant, une derrière.

Appuyez sur les ventouses pour qu'elles adhèrent à l'endroit voulu.

Tirez la poignée vers l'avant pour bloquer les bras.

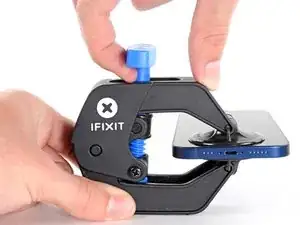

Tournez la poignée de 360 degrés dans le sens des aiguilles d'une montre ou jusqu'à ce que les ventouses commencent à s'étirer.

Vérifiez que les ventouses restent bien alignées entre elles. Si elles commencent à se décaler, détachez-les pour les réaligner.

Posez votre iPhone sur quelque chose de solide comme un livre à couverture rigide, pour qu'il tienne tout seul à l'horizontale. Ainsi, il sera plus facile de procéder aux étapes suivantes.

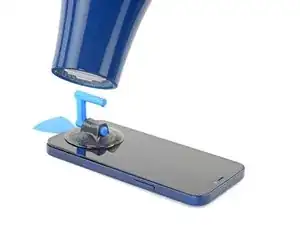

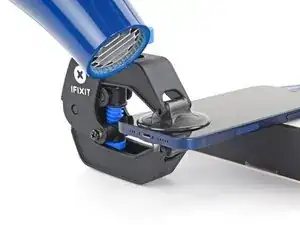

Servez-vous d'un sèche-cheveux pour faire chauffer le bord inférieur de l'iPhone. L'écran doit être légèrement trop chaud au toucher.

Attendez une minute pour donner à l'adhésif le temps de se détendre et d'ouvrir un interstice.

Insérez un médiator sous le joint en plastique de l'écran, dès que l'Anti-Clamp a ouvert un interstice suffisant.

Passez les trois étapes suivantes.

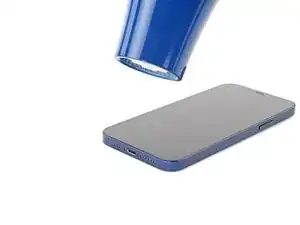

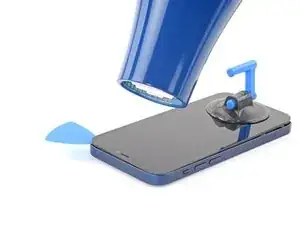

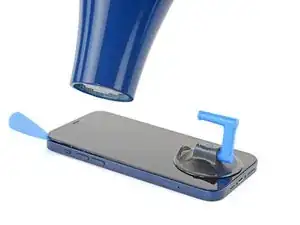

Utilisez un sèche-cheveux ou un pistolet thermique pour chauffer le bord de l'iPhone pendant 90 secondes ou jusqu'à ce que l'écran soit légèrement trop chaud au toucher.

Ne pointez jamais votre sèche-cheveux au même endroit pendant un temps prolongé.

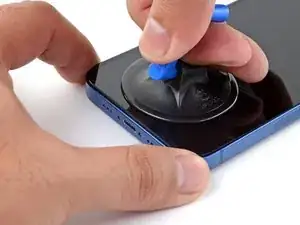

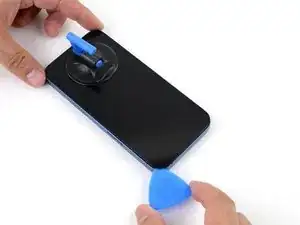

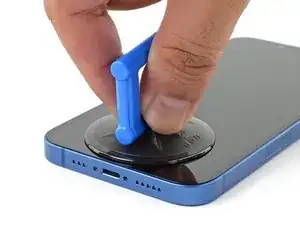

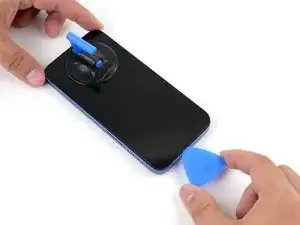

Si vous utilisez une simple ventouse, posez-la sur le bord inférieur du téléphone, tout en évitant de vous approcher trop du rebord.

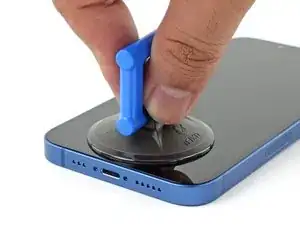

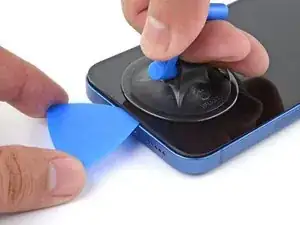

Tirez fermement et constamment sur la ventouse pour ouvrir un léger espace entre l'écran et le châssis.

Insérez un médiator dans l'espace sous le joint en plastique de l'écran.

Utilisez un sèche-cheveux pour chauffer le bord droit de l'iPhone (celui avec le bouton de marche) pendant 90 secondes ou jusqu'à ce que l'écran soit légèrement trop chaud au toucher.

Faites glisser le médiator autour du coin inférieur droit de l'iPhone afin de décoller l'adhésif.

Parcourez ensuite le bord droit de l'iPhone, jusqu'au coin supérieur droit.

Laissez le médiator dans le coin supérieur droit avant de continuer.

Utilisez un sèche-cheveux pour chauffer le bord supérieur de l'iPhone pendant 90 secondes ou jusqu'à ce que l'écran soit légèrement trop chaud au toucher.

Laissez le médiator dans le coin supérieur gauche avant de continuer.

Utilisez un sèche-cheveux pour chauffer le bord gauche de l'iPhone pendant 90 secondes ou jusqu'à ce que l'écran soit légèrement trop chaud au toucher.

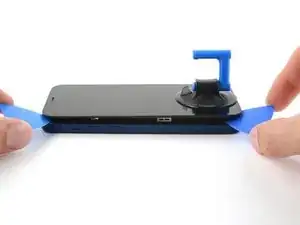

Insérez un second médiator dans le coin inférieur gauche de l'iPhone.

Faites pivoter les deux médiators en même temps, jusqu'à ce que les clips du bord gauche se détachent.

Retirez votre ventouse de l'écran si vous ne l'avez pas encore fait.

Tournez votre iPhone de façon que son bord droit est en face de vous.

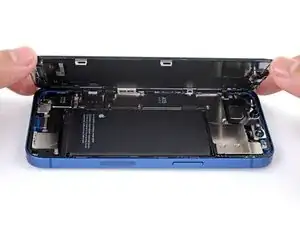

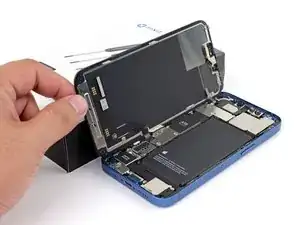

Ouvrez l'iPhone en soulevant le côté droit de l'écran comme on ouvre la couverture d'un livre.

Calez l'écran contre un objet stable pendant que vous continuez à manipuler le téléphone.

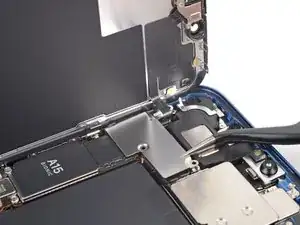

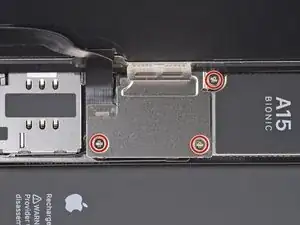

Ôtez les trois vis cruciformes de 1,3 mm de long, qui fixent le cache des connecteurs de la batterie et de l'écran.

Retirez le cache.

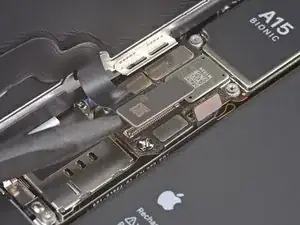

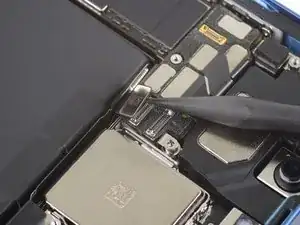

Prenez la pointe d'une spatule (spudger) ou un ongle propre pour soulever le connecteur de la batterie de sa prise sur la carte mère.

Repliez légèrement le connecteur par rapport à la carte mère pour l'empêcher de faire accidentellement contact avec la prise et d'alimenter le téléphone pendant votre réparation.

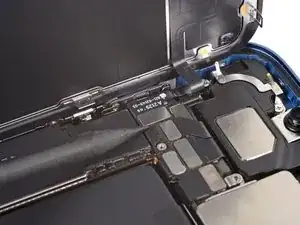

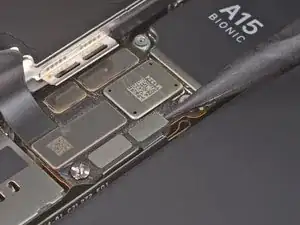

Avec une spatule ou un ongle, débranchez le connecteur de la nappe de l'écran.

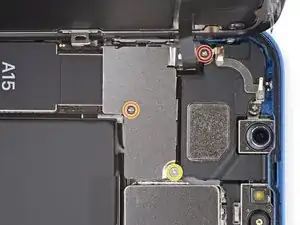

Retirez les trois vis qui fixent le cache du connecteur des capteurs frontaux :

Une vis cruciforme de 1,7 mm

Une vis cruciforme de 1,3 mm

Une vis Y000 de 1,8 mm

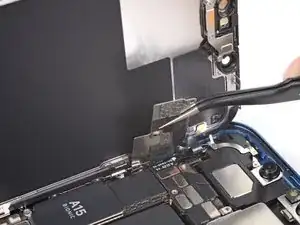

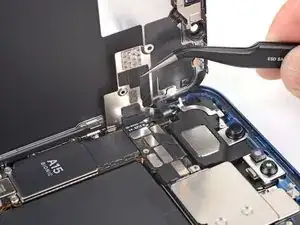

Faites pivoter le bord intérieur du cache jusqu'à ce que le petit clip au bord de l'iPhone se détache.

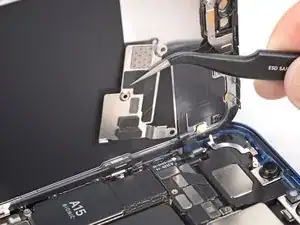

Ôtez le cache.

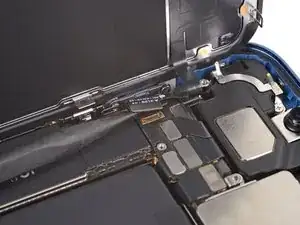

Avec une spatule ou un ongle, débranchez le connecteur de la nappe du module capteurs frontaux.

Retirez l'écran.

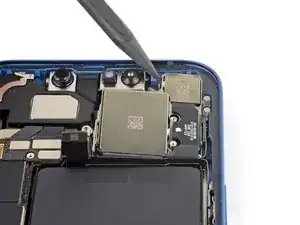

Prenez un tournevis cruciforme pour dévisser les trois vis de 1,7 mm qui fixent le cache de la caméra arrière.

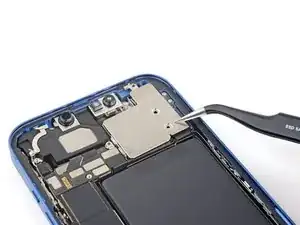

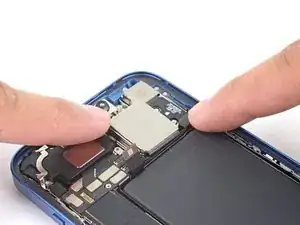

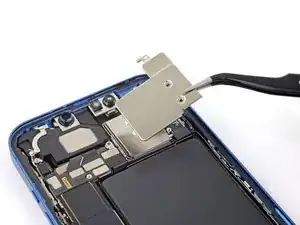

Soulevez le cache de la caméra par son bord opposé à la carte mère et retirez-le.

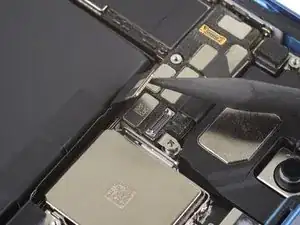

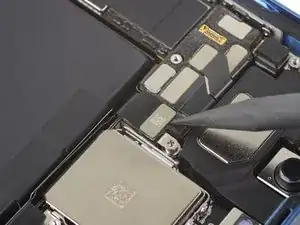

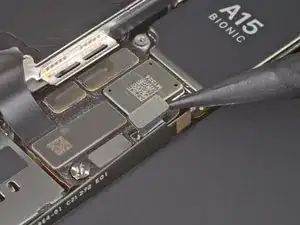

Faites levier à la verticale sur la nappe de la caméra avec une spatule ou un ongle, pour la débrancher de sa prise.

Utilisez votre spatule ou votre ongle de la même façon pour débrancher le connecteur la seconde nappe de la caméra de sa prise.

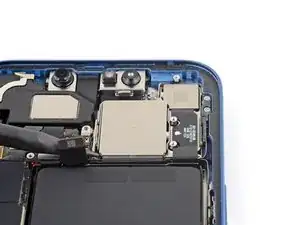

Insérez la pointe de votre spatule sous la nappe inférieure gauche reliée à l'ensemble caméra et soulevez-la légèrement afin de déloger l'ensemble caméras arrière.

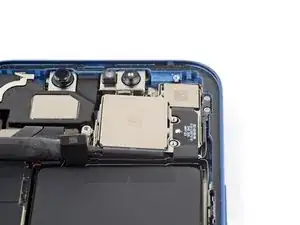

Toujours avec la pointe de la spatule, soulevez le bord supérieur de l'ensemble de façon à pouvoir le saisir avec vos doigts.

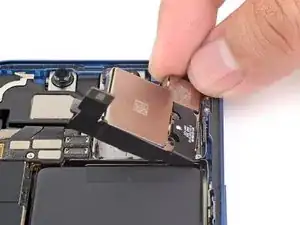

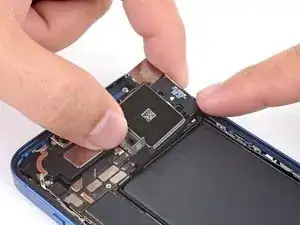

Saisissez l'ensemble caméras avec vos doigts pour le soulever hors de son emplacement.

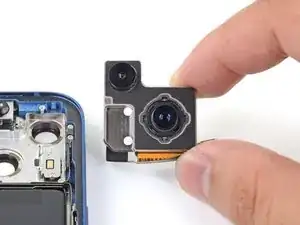

Ôtez les caméras arrière de l'iPhone.

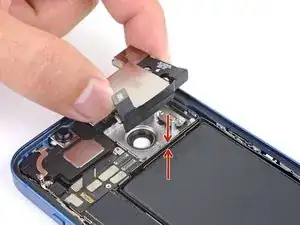

Commencez par insérer les deux nappes dans l'espace.

Puis, enfoncez la caméra dans son compartiment.
