Remplacement des caméras arrière de l'iPhone XS

Rédigé par : Jeff Suovanen

Commentaires : 36

Remplacement des caméras arrière de l'iPhone XS

Difficulté

Modérée

Étapes

Temps nécessaire

1 - 2 heures

Introduction

Consultez ce tutoriel pour retirer et remplacer les caméras arrière de l'iPhone XS. L'ensemble caméra arrière consiste en deux modules individuels : une caméra grand-angle et et une caméra téléobjectif. Les deux modules se remplacent en un seul bloc.

Les iPhone XS et XS Max sont munies de la même caméra. Vous pouvez échanger cette pièce d'un modèle à l'autre sans problèmes.

Remarque : ce tutoriel vous montre comment détacher complètement les nappes de l'écran et ôter l'ensemble écran pour accéder plus facilement aux caméra arrière. Il est cependant possible de retirer ou remplacer les caméra arrière en laissant les nappes connectées. Nos lecteurs expérimentés peuvent sauter les étapes de la déconnexion de l'écran pour gagner du temps, à condition de veiller à caler correctement l'écran et à ne pas endommager les nappes.

Outils

Pièces

Étape 1

Avant de commencer, déchargez votre iPhone à moins de 25 %. Une batterie lithium-ion chargée peut prendre feu et/ou exploser si on la perfore accidentellement.
Éteignez votre téléphone avant de commencer le démontage.
Dévissez les deux vis Pentalobe de 6,9 mm de long en bas de l'iPhone.
Ouvrir votre téléphone endommagera les joints étanches. Procurez-vous des joints de remplacement avant de continuer ou évitez soigneusement d'exposer votre téléphone aux liquides si vous remontez votre iPhone sans changer les joints.

Der Original Akku ist codiert. Egal, ob man einen zweiten Apple Original Akku oder einen neuen Fremdakku einbaut erscheint bereits in den Einstellungen eine "Wichtige Batterienachricht" mit einem roten Punkt. "Unbekanntes Bauteil" und die "Informationen zum Batteriezustand" sind nicht verfügbar. Diese Nachricht verbleibt immer und nervt auf Dauer immens.

Der Akku muss angelernt werden und dieses können von jetzt an nur authorisierte Apple Servicebetriebe und diesen ist es durch Apple verboten die notwendige Info weiterzugeben.

Dies ist nicht zu verwechseln mit der bereits bekannten Rekalibrierung seit iOS 14.5.

Seit dieser neuen Codierung kostet der Akkutausch bei Apple auch nicht mehr 75 € sondern aktuell 99 € (Stand Novmber 2023 in Deutschland).

Damit sind künftig alle nicht authorisierten Servicebetriebe raus - denn wer will schon dauernd diese Mitteilung auf dem Bildschirm haben?

Überlegt vorher, ob unter diesen Bedingungen ein eigener Akkutausch noch sinnvoll ist .....

Manfred Wachtel -

Lieben Dank @manfredwachtel ! Mehr Infos dazu haben wir auch in unserem Blog zusammengefasst: https://de.ifixit.com/News/78890/teileko...

Sandra Hiller -

Étape 2

S'il est inséré trop loin, un médiator risque d'endommager votre appareil. Suivez cette étape pour tracer un repère sur votre médiator et éviter que l'appareil ne soit endommagé.
Mesurez 3 mm à partir de la pointe et tracez une ligne sur le médiator avec un marqueur permanent.
Vous pouvez également marquer les autres coins du médiator avec des mesures différentes.
Une autre solution consiste à scotcher une pièce de monnaie sur votre médiator, à 3 mm de la pointe.

Got to step 2 and realized the fix kit doesn't include an opening pick! Looks like a guitar pick, and I have those lying around. Is that expected? Looks like the pick is used in many steps below. There's a little blue crowbar that isn't mentioned in the instructions. Perhaps that replaces the opening pick?

Sloan Looney -

Hi! I can't see which guide you were using when writing this comment. Can you reply here with which guide and fix kit you used?

Clay Eickemeyer -

I see you posted this in Meta. I hope it's resolved soon! In the meantime, a guitar pick may work well enough for your repair.

Clay Eickemeyer -

what fix kit?

Meow Purr -

My fix kit didn't include an opening pick either

WILLIAM HARRIS -

Make sure you check inside the black boxes after emptying them. My pick was stuck inside one of the boxes.

AndyF -

My AliExpress refurbished screen came with a pick that has a coin-like circle that pops out, so no modification was necessary

Gijs Leegwater -

the picture shows 3 cm but the description says 3 mm's. Which one is it?

John Pena -

That is a misunderstanding. It is a ruler with a scale for cm, it shows 0.3 cm, i.e. 3 mm.

VauWeh -

Oh, come ON!

Big Ed -

It will ALWAYS be millimeters on a phone, but this step is ridiculous, skip it!

Leif DeWolf -

It's not an Ifixit KIT if it doesn't include everything. You'll need to order the opening pic separately. Or head to Walmart like myself and look for guitar pics. Hopefully, this will work just as well.

Jaleeljb97@icloud.com -

No pick in mine as well. It’s really not clear that you have to order this separately when ordering an IPhone SE 202/2022 screen repair kit. Is this the case?

Jackson Castiglione -

Frustrated, I ordered a compact package where everything was encapsulated. Useless suction tools could not separate the screen. If it is unable to decouple the screen, then why sucking suction tools you have provided.

Shourob Datta -

For my kit the triangle pick was stuck inside the box with the screen not with the other tools maybe it's also there for you

Henry Scheibehenne -

Y’all are getting far, FAR too detailed with some of this stuff…. Measuring and marking the pick that you won’t actually use to open the device?!? lol that’s kinda funny. Just heat it up, grab a spudger, and the back just pops right off! The iFixit tech need to stick to the KISS method more often, you know KEEP IT SIMPLE STUPID!!! Like l, for reals, I’ve been doing this stuff for YEARS and using iFixit guides regularly and this is just ridiculous at this point!

Leif DeWolf -

Étape 3

Si votre écran iPhone XS est fissuré, empêchez les fissures de s'aggraver et les éclats de vous blesser en le recouvrant de ruban adhésif.
Recouvrez l'écran de bandes de ruban adhésif, qui se chevauchent, jusqu'à ce que toute la surface soit couverte.
Portez des lunettes de sécurité pour vous protéger les yeux des éclats de verre tout au long de la réparation iPhone.
Si la ventouse n'adhère pas au cours des étapes suivantes, pliez un morceau de ruban adhésif épais (du ruban adhésif toilé p.e.) pour former une poignée et soulevez l'écran de cette façon.
Si tout cela échoue, vous pouvez coller la ventouse à l'écran avec de la superglue.

Étape 4

Les trois prochaines étapes montrent comment utiliser l'Anti-Clamp, un outil que nous avons conçu pour faciliter les procédures d'ouverture. Si vous ne l'utilisez pas, vous trouverez une méthode alternative trois étapes plus loin.
Pour des instructions complètes sur comment utiliser l'Anti-Clamp, accédez à ce tutoriel.
Tirez la poignée bleue vers l'arrière pour débloquer les bras de l'Anti-Clamp.
Insérez le côté droit ou gauche de votre iPhone entre les bras.
Positionnez les ventouses près du bord inférieur de l'iPhone, une devant et une derrière.
Appuyez sur les ventouses pour les faire adhérer à l'endroit désiré.
Si vous trouvez que la surface de votre appareil est trop glissante pour que l'Anti-Clamp puisse adhérer, vous pouvez utiliser du ruban adhésif pour créer une surface plus adhérente.

The anti clamp is a much needed tool

It makes opening the phone a breeze.

Lon

[deleted] -

Étape 5

Tirez la poignée bleue vers l'avant pour bloquer les bras.
Tournez la poignée dans le sens des aiguilles d'une montre, de 360 degrés ou jusqu'à ce que les ventouses commencent à s'étirer.
Vérifiez que les ventouses restent bien alignées entre elles. Si elles commencent à se décaler, détachez-les pour les réaligner.

Étape 6

Chauffez un iOpener et faites-le passer à travers les bras de l'Anti-Clamp.
Vous pouvez également utiliser un sèche-cheveux, un pistolet à air chaud ou une plaque chauffante. Mais gare à la surchauffe, l'écran et la batterie sont sensibles à la chaleur. Faites donc bien attention.
Pliez l'iOpener de façon qu'il repose sur le bord inférieur de l'iPhone.
Attendez une minute que l'adhésif se ramollisse et qu'un espace s'ouvre.
Insérez un médiator dans l'espace sous l'écran et le joint en plastique, et non dans l'écran.
Si l'Anti-Clamp n'a pas créé un écart suffisamment large, appliquez plus de chaleur sur la surface et tournez la poignée d'un demi-tour de plus.
Ne tournez pas plus d'un demi-tour à la fois, et attendez une minute entre chaque rotation. Laissez l'Anti-Clamp et le temps faire le travail pour vous.
Passez les trois étapes suivantes.

Étape 7

Faire chauffer le bord inférieur de l'iPhone aide l'adhésif fixant l'écran à ramollir et facilite le retrait de ce dernier.
Servez-vous d'un sèche-cheveux ou d'un pistolet à air chaud. Ou bien préparez un iOpener et posez-le sur le bord inférieur de l'iPhone pendant environ une minute afin de ramollir l'adhésif qui se trouve en dessous.

Étape 8

Si vous utilisez juste une ventouse, posez-la sur le bord inférieur du téléphone en évitant la partie incurvée du verre.

Étape 9

Tirez fermement et constamment sur la ventouse pour ouvrir un léger interstice entre le panneau frontal et la coque arrière.
Insérez un médiator dans l'interstice sous l'écran et le joint en plastique, pas dans l'écran lui-même.
L'adhésif étanche qui maintient l'écran en place est très tenace ; ouvrir l'interstice requiert une certaine force. Si vous avez du mal, faites chauffer encore une fois et faites faire de délicats mouvements de va-et-vient à l'écran, jusqu'à ce que vous puissiez insérer votre outil dans l'interstice.

It seems like I need a third hand to do this. To hold the phone; hold the suction cup; and push the pick in the space.

haroldappel -

Étape 10

Faites glisser le médiator le long du coin inférieur gauche, puis du bord gauche de l'iPhone pour couper l'adhésif qui fait tenir l'écran.
N'insérez pas le médiator de plus de 3 mm, vous risqueriez d'endommager des composants internes.

Étape 11

Il y a des nappes très fragiles sur le côté droit de votre iPhone. N'y insérez pas le médiator ! Vous risqueriez de les endommager.

Étape 12

Réinsérez votre médiator dans le bord inférieur de l'iPhone et faites-le glisser le long du bord droit pour continuer à faire céder l'adhésif.
N'insérez pas votre outil de plus de 3 mm, vous endommageriez les nappes de l'écran.

Étape 13

Le bord supérieur de l'écran est fixé à la fois par de la colle et des clips.
Faites glisser le médiator le long du bord supérieur de l'écran tout en faisant osciller l'écran vers le bas, dans la direction du port Lightning.
Les clips se casseront si vous forcez trop. Travaillez soigneusement et soyez patients.
N'insérez pas votre outil de plus de 3 mm, car vous risquez d'abîmer la rangée des capteurs du panneau frontal.
Faites glisser le médiator vers le coin opposé et coupez l'adhésif qui fixe encore l'écran.

Étape 14

Tirez sur la petite bosse de la ventouse pour l'enlever du panneau frontal.

Étape 15

Ouvrez l'iPhone en faisant pivoter le bord gauche de l'écran, comme la couverture arrière d'un livre.
N'essayez pas encore d'enlever complètement l'écran, car plusieurs nappes fragiles le relient toujours à la carte mère de l'iPhone.
Appuyez l'écran contre un objet pour le maintenir à la verticale pendant que vous travaillez sur le téléphone.
Lors du remontage, posez l'écran à sa place et alignez les clips le long du bord supérieur. Puis appuyez délicatement sur le bord supérieur avant de refermer le reste de l'écran. Si ça ne s'enclenche pas facilement, vérifiez l'état des clips sur le pourtour de l'écran et assurez-vous qu'ils ne sont pas déformés.

Open from the LEFT. Photo confused me and I came very close to damaging my phone by opening from the wrong side.

charlotte -

Étape 16

Dévissez les cinq vis de différentes longueurs, qui fixent le cache du connecteur de la carte mère :
Trois vis Y000 de 1 mm
Une vis Y000 de 1,3 mm
Une vis cruciforme de 3,7 mm
Tout au long de la réparation, gardez la trace de chaque vis et assurez-vous de les revisser toutes là où elles étaient auparavant afin d'éviter d'endommager votre iPhone.

The ribbon makes the 1.3 mm screw a little tricky. Use one hand to hold the display at a 90 degree or smaller angle to create the slack necessary to get the screw driver in place.

charlotte -

I tracked my screws by using my kids fridge magnets to hold each screw size and placing a piece of masking tape below with the screw size.

charlotte -

I stripped a screw ugh

Tresia -

Where can i buy a One 1.3 mm Y000 screw

Ismail -

FYI: I used a tiny piece of scotch tape to hold those 1mm screws in place while aligning the magnetic screwdriver. Otherwise they are so tiny the magnetic bit pulls them right out the hole.

Jeff Miller -

Étape 17

Ôtez le cache.
Il se peut que le cache adhère légèrement en place. Soulevez-le délicatement, mais fermement pour le détacher.
Lors du remontage, voilà le moment idéal pour allumer votre iPhone et tester toutes les fonctions avant de refixer l'écran. Assurez-vous d'éteindre à nouveau votre iPhone avant de continuer à le remonter.

During reassembly, pause here to check function. Gently reattach the top of the display to the base to test face ID.

charlotte -

Étape 18

Faites levier avec une spatule (spudger) ou un ongle propre pour soulever le connecteur de la batterie hors de sa prise sur la carte mère.
Essayez de ne pas abîmer les joints en silicone noir qui entourent cette prise et d'autres sur la carte mère. Ces joints sont une protection supplémentaire contre l'intrusion de liquides et de poussières.
Repliez et écartez légèrement le connecteur de la carte mère pour éviter qu'il touche accidentellement sa prise et que le téléphone soit alimenté pendant la réparation.

Étape 19

Servez-vous d'une spatule ou d'un ongle pour soulever et débrancher le connecteur de la nappe des capteurs du panneau frontal.

In my phone the connector made poor contact with the socket resulting in no sound audible through the phone receiver/headset. There was an overhang of insulation close to the socket which I believe may have prevented a good connection. So if you have these kinds of audio problems you might see if this is the problem.

goblazers -

Étape 20

Avec une spatule on un ongle, débranchez le connecteur de la nappe du panneau OLED.
Pour rebrancher un connecteur à pression, positionnez-le soigneusement et appuyez d'un côté jusqu'à ce qu'il s'enclenche avec un clic, puis recommencez de l'autre côté. N'appuyez pas au milieu. Si le connecteur est mal aligné, les broches peuvent se déformer et causer des dommages irréversibles.

Shine a bright light here to help you align the connector. Eventually, the right side snapped in first.

charlotte -

On reassembly, use the pad of your fingertip to reconnect.

charlotte -

Étape 21

Prenez une spatule ou un ongle pour débrancher le connecteur de la nappe de la vitre tactile de sa prise.
Ce connecteur encastré n'est pas évident à rebrancher. Prenez votre temps et alignez-le soigneusement, puis appuyez délicatement avec votre doigt, d'abord d'un côté, puis de l'autre. Vous devriez sentir un clic quand il s'enclenche.
Si une partie de votre écran ne réagit pas après votre réparation, débranchez la batterie, puis rebranchez ce connecteur en veillant à ce qu'il s'enclenche complètement et que ni poussières ni débris ne bouchent la prise.

Reassembly: reconnecting the press connectors upon reassembly was so hard, even for the ones not seated in a recessed location !! It took me two days to get them reconnected. What helped me was to shine bright lights on all sides of the iPhone and then hold the iPhone vertically like a book and press it in that way. They are now all in, but the touchscreen functionality has disappeared :( so I will need to reconnect that one.

natialollie -

Étape 22

La nappe des capteurs du panneau frontal adhère légèrement.
Soulevez délicatement la nappe pour la décoller.

Will replacing camera and sensors fix damaged face I'd

Siddhartha Chowdhury - 04/03/20

No, FaceID will be disabled because the original sensors are paired with the logic board.

Arthur Shi - 04/03/20

Étape 23

Ôtez l'ensemble écran.
Lors du remontage, faites une pause ici si vous souhaitez remplacer l'adhésif étanche qui fait le tour de l'écran.

I wish the reassembly directions were separate. I forgot to pause here to do the waterproof seal.

charlotte -

Geez, I blazed right past that small line to replace the waterproof seal. Needs to be called out much larger.

Jeff Miller -

Étape 24

Dévissez les deux vis qui fixent le cache de la caméra arrière :
Une vis Y000 de 1,4 mm
Une vis cruciforme de 2 mm

Étape 25

Soulevez le cache de la caméra par son bord le plus proche de la batterie et ôtez-le.
Pour remonter le cache de la caméra, suivez les images en sens inverse : insérez d'abord le bord long extérieur jusqu'à ce que les deux languettes dorées qui dépassent s'emboîtent dans leur encoche sur le bord extérieur du module de la caméra. Puis faites pivoter le cache vers le bas.
Si les deux languettes n'ont pas été insérées correctement, le cache ne pourra pas se poser à plat.

Étape 26

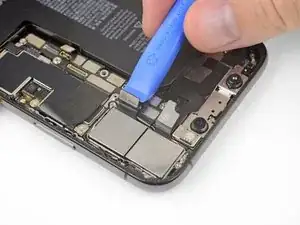

Débranchez les deux connecteurs de la nappe de la caméra en les soulevant à la verticale avec un outil d'ouverture iFixit ou un ongle.

Étape 27

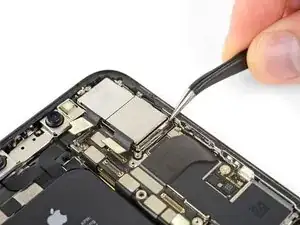

Insérez les deux pointes de votre pincette ou un outil de levier pointu dans le coin inférieur droit de la caméra, entre l'ensemble caméra et le châssis de l'iPhone.
Soulevez délicatement la caméra et retirez-la de l'iPhone.
L'ensemble caméra n'est pas collé, mais solidement emboîté. Il se peut qu'une spatule ou un outil de levier en plastique ne soient pas assez résistants pour le soulever.

Étape 28

Enlevez l'ensemble caméra arrière.

Conclusion

Comparez votre nouvelle pièce de rechange à la pièce d'origine, car vous devrez peut-être transférer les composants restants ou enlever les films adhésif au dos de la nouvelle pièce avant de l'installer.

Pour remonter votre appareil, suivez les étapes ci-dessus dans l'ordre inverse.

Déposez vos déchets électroniques dans un centre de recyclage certifié.

La réparation ne s'est pas déroulée comme prévu ? Consultez notre forum de réponses pour obtenir de l'aide au diagnostic.
