Remplacement du Taptic Engine de l'iPhone XS Max

Éteignez votre iPhone avant de commencer à le démonter.

Dévissez les deux vis Pentalobe longues de 6,9 mm en bas de l'iPhone.

Ouvrir l'écran de l'iPhone va endommager ses joints étanches. Pensez à vous procurer des joints de remplacement avant de vous lancer dans une réparation, ou bien faites attention à ne plus exposer votre iPhone à des liquides si vous le remontez sans changer les joints.

Recouvrez l'écran de bandes de ruban adhésif, qui se chevauchent, jusqu'à ce que toute la surface soit couverte.

Si la ventouse n'adhère pas au cours des étapes suivantes, pliez un morceau de ruban adhésif épais (du ruban adhésif toilé p.e.) pour former une poignée et soulevez l'écran de cette façon.

Tirez la poignée bleue vers l'arrière pour débloquer les bras de l'Anti-Clamp.

Insérez le côté droit ou gauche de votre iPhone entre les bras.

Positionnez les ventouses en bas de l'écran : une devant, une derrière.

Appuyez sur les ventouses pour faire pression à l'endroit désiré.

Tirez la poignée bleue vers l'avant pour bloquer les bras.

Tournez la poignée dans le sens horaire, de 360 degrés ou jusqu'à ce que les ventouses commencent à s'étirer.

Vérifiez que les ventouses restent bien alignées entre elles. Si elles commencent à se décaler, détachez-les pour les réaligner.

Chauffez un iOpener et faites-le passer à travers les bras de l'Anti-Clamp.

Pliez l'iOpener de façon qu'il repose sur le bord inférieur de l'iPhone.

Attendez une minute que l'adhésif se ramollisse et qu'un espace s'ouvre.

Insérez un médiator dans l'espace sous l'écran et le joint en plastique, et non dans l'écran.

Passez les trois étapes suivantes.

Servez-vous d'un sèche-cheveux ou d'un pistolet à air chaud. Ou bien préparez un iOpener et posez-le sur le bord inférieur de l'iPhone pendant environ une minute afin de ramollir l'adhésif qui se trouve en dessous.

Si vous utilisez juste une ventouse, posez-la sur le bord inférieur du téléphone en évitant la partie incurvée du verre.

Tirez fermement et constamment sur la ventouse pour ouvrir un léger interstice entre le panneau frontal et la coque arrière.

Insérez un médiator dans l'interstice sous l'écran et le joint en plastique, pas dans l'écran lui-même.

Faites glisser le médiator le long du coin inférieur gauche, puis du bord gauche de l'iPhone pour couper l'adhésif qui fait tenir l'écran.

Réinsérez votre médiator dans le bord inférieur de l'iPhone et faites-le glisser le long du bord droit pour continuer à faire céder l'adhésif.

Faites glisser le médiator le long du bord supérieur de l'écran tout en faisant osciller l'écran vers le bas, dans la direction du port Lightning.

Faites glisser le médiator vers le coin opposé et coupez l'adhésif qui fixe encore l'écran.

Tirez sur la petite bosse de la ventouse pour l'enlever du panneau frontal.

Ouvrez l'iPhone en faisant pivoter le bord gauche de l'écran, comme la couverture arrière d'un livre.

Appuyez l'écran contre un objet pour le maintenir à la verticale pendant que vous travaillez sur le téléphone.

Retirez les quatre vis Y000 de différentes longueurs, qui fixent le cache de la fixation de la carte mère :

Deux vis de 1,1 mm

Une vis de 1,5 mm

Une vis de 3,7 mm

Ôtez la fixation.

Prenez une spatule (spudger) ou un ongle propre pour soulever le connecteur de la batterie de sa prise sur la carte mère.

Repliez légèrement le connecteur pour l'éloigner de la carte mère. Cela évitera qu'il touche accidentellement sa prise et alimente le téléphone pendant votre réparation.

Dévissez les trois vis Y000 qui maintiennent le cache du connecteur de l'écran :

Deux vis de 1,5 mm

Une vis de 1,1 mm

Ôtez le cache.

Prenez la pointe d'une spatule ou un ongle pour débrancher le connecteur de l'ensemble capteurs du panneau frontal.

Déconnectez le connecteur de la nappe du panneau OLED avec une spatule ou un ongle.

Soulevez le connecteur de la nappe de la vitre tactile à l'aide d'une spatule ou de votre ongle.

Soulevez délicatement la nappe jusqu'à ce que l'adhésif cède.

Retirez l'ensemble écran.

Dévissez les cinq vis tri-point Y000 de 1,4 mm qui fixent le support au-dessous du Taptic Engine et du haut-parleur principal.

Pour le décoller, soulevez-le délicatement et ôtez-le en faisant attention à ne pas le déformer.

Si nécessaire, faites-le un peu chauffer avec un sèche-cheveux ou un pistolet thermique pour ramollir l'adhésif. (Il est déconseillé de poser un iOpener sur le support, car vous pourriez déformer les contacts à ressort le long du bord supérieur.)

Dévissez la vis tri-point Y000 de 1,3 mm qui tient en place le cache du connecteur du haut-parleur.

Poussez le cache du connecteur du haut-parleur vers la batterie, puis soulevez-le pour le désemboîter et le retirer.

Prenez la pointe d'une spatule (spudger) pour soulever et débrancher le connecteur du haut-parleur.

Dévissez les trois vis qui fixent le haut-parleur :

Une vis cruciforme de 2,7 mm

Une vis d'entretoise de 2,9 mm

Une vis d'entretoise de 3,1 mm

Insérez une spatule sous le bord supérieur du haut-parleur, à côté du rebord de la coque de l'iPhone.

Faites délicatement levier et soulevez légèrement le bord supérieur du haut-parleur.

Tout en faisant levier sur le haut-parleur, prenez une pincette pour décoller la bande amortissante en plastique du bord supérieur du téléphone.

Saisissez le haut-parleur par les deux côtés et remuez-le de droite à gauche pour décoller l'adhésif qui le colle au bord inférieur de l'iPhone.

Écartez le haut-parleur du bord inférieur de l'iPhone jusqu'à ce que le joint adhésif cède.

Retirez le haut-parleur.

À l'aide d'une spatule, soulevez la nappe du Taptic Engine tout droit vers le haut pour la débrancher de sa prise.

Dévissez les deux vis cruciformes de 1,9 mm qui tiennent le Taptic Engine en place.

Saisissez la bande amortissante en plastique et faites-la délicatement passer au-dessus du connecteur du haut-parleur.

Enlevez le module Taptic Engine.

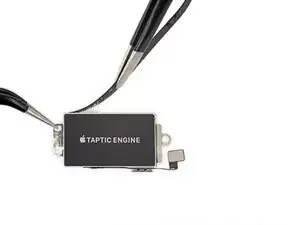

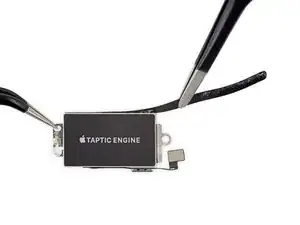

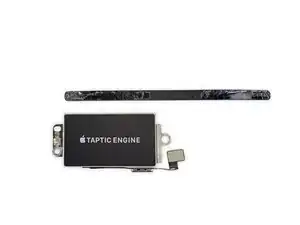

Décollez et retirez la bande amortissante en plastique du Taptic Engine.
