Remplacement du bouton du N'est Hello

Rédigé par : Daniel Moore

Commentaires : 18

Difficulté

Modérée

Étapes

Temps nécessaire

25 - 30 minutes

Introduction

Si le bouton de la sonnette de votre Nest Hello est fissuré ou fuit, ce guide vous aidera à y accéder et à le remplacer. Lors du démontage, il est facile d'endommager le joint torique d'étanchéité, alors prévoyez remplacer cela aussi. Cela implique de retirer tous les composants internes de l'appareil à l'aide des médiator iFixit, du tournevis cruciforme n ° 000 et d'une pince à épiler. Assurez-vous de prendre votre temps et de garder une trace des vis et autres pièces.

Outils

Étape 1

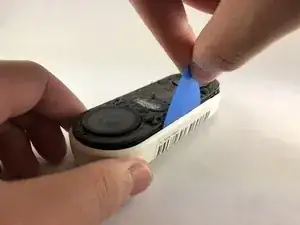

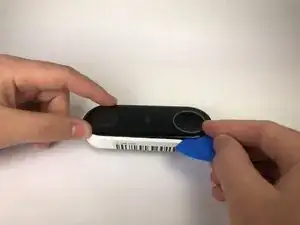

Insérez le médiator entre la façade noire et le boîtier blanc du Nest Hello.
Retirez la façade de l'appareil avec le médiator.
Si vous n'avez jamais ouvert le Nest Hello auparavant, il y aura un filet de protection en mousse collé au revêtement en plastique et à l'intérieur du filet, utilisez un médiator pour couper le plus possible le filet.
Retirez complètement la façade de l'appareil, n'ayez pas peur de tirer fort.

I had to use a metal spudger tool to start and then used guitar picks.

Joel Lundi -

Be afraid to pull hard. The faceplate will break in two.

B Bremer -

I did the JerryRigEverything method and slipped a razor under the faceplate to separate it carefully from the body. Worked perfectly and nothing was damaged

There I Fixed It -

Be careful with the wiring and the heater element. I must have shorted something together when it put it back together and now it will no longer power up. It is probably best to cut the wires to the heater and deal with the consequences in the cold temperatures.

Joe I. Fabritz -

The secret I think is slicing through the adhesive. I shoved multiple picks in and worked my way around. You want to cut the adhesive. Prying is likely to break the faceplate. The big hint is the next picture in the step, seeing where the adhesive is.

Arnold de Leon -

Étape 2

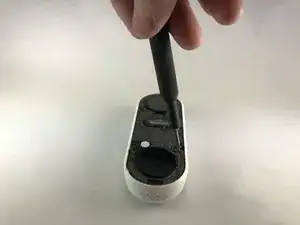

Décollez les autocollants du couvercle et utilisez le tournevis cruciforme n ° 000 pour retirer les quatre vis.

There is a small circle sticker over each screw, about the size of the red circles in the image above. It wasn't clear from the directions what the "cover stickers" were. A small exacto knife was helpful to pry up the edge of each sticker.

Tim Scott -

Étape 3

Insérez le médiator entre le boîtier blanc et le circuit interne noir et faites-le levier.
Il y a un câble ruban reliant le boîtier blanc aux cartes de circuits imprimés. Veillez à ne pas déchirer le câble en séparant le boîtier des cartes de circuits imprimés.

Where can you get a replacement faceplate from?

nick -

I ended up doing the headlight lens restoration method - I scraped away any plastic that was flaking off and then I used progressively finer sandpaper (start with 400-600 grit and go up from there). I finished it with rubbing compound and polish. Looks decent.

There I Fixed It -

Also - be careful not to cut or displace the rubber gasket that runs around the outside of the main body that has the circuitry - you'll risk losing the waterproofing

There I Fixed It -

What is the replacement battery type please?

Dave Pawson -

BUSFUIVA Replacement Battery for Nest 1ICP7/17/26, Hello, NC5100US, C1241290, Vido Doorbell Wired. 3.7V 280MAH https://a.co/d/38BD8qY

Brandon H -

The top end has some kind of mild adhesive (the blue stuff). The bottom end came out more easily for me, and then I ended up bending my board slightly by trying to pry out the top end. May be better to start on the top end if you can get something under the edge of the board to get leverage.

somebody -

The black ribbon cable was instantly sheared in half the moment I got the two halves apart, which took more force than I was hoping to need. Turns out the ribbon cable is attached to a sharp metal piece and it will easily tear through it. No longer worth it to replace the battery for me, sadly.

Ryan Littlefield -

What a stupid design by Nest. If they know that battery will fail they should at least make it user accessible when removed from mount. Replaced mine. It’s a pain getting to the battery and it’s easy to crack the faceplate when prying it off. Also the plastic tools included with kit will fail before you’re into the device.

If you can manage to get to the battery without destroying the Nest Doorbell it’s worth it to get a few more years of use.

C Whitcher - 03/05/24

Étape 4

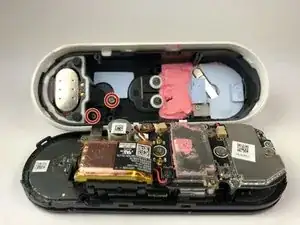

Utilisez le Phillips # 000 pour retirer les deux vis fixant le câble ruban au boîtier blanc.

Étape 5

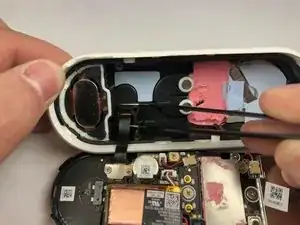

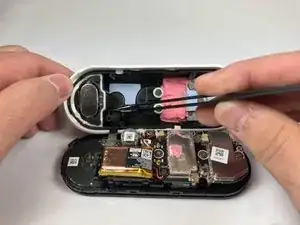

Saisissez le connecteur avec la pince à épiler comme illustré et retirez-le du boîtier.

Étape 6

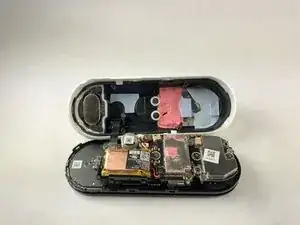

Retirez les six plus petites vis illustrées avec le tournevis cruciforme n ° 000.
Retirez les trois plus grandes vis illustrées avec le tournevis cruciforme n ° 000.

I didn't see a reason to proceed with step 7 - 10 as the battery was replaceable at this point. I just used my tweezers to pull the battery connector out and insert the new one. I probably could've stopped earlier and skipped removing the USB connector.

Jay Chin -

Étape 7

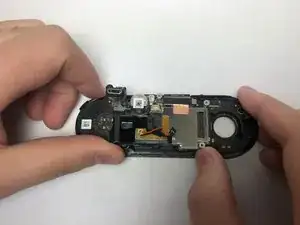

En tenant l'appareil comme illustré, éloignez le circuit imprimé de vous et vers le haut pour le libérer des clips.

Étape 8

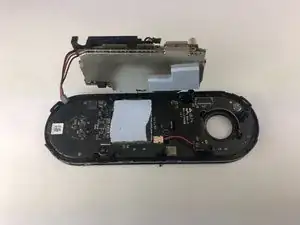

Utilisez le tournevis cruciforme n ° 000 pour retirer les trois vis fixant la dernière carte de circuit imprimé au boîtier en plastique noir.

Étape 9

Insérez le médiator sous les connecteurs noirs et faites-les levier vers le haut pour les déconnecter du circuit imprimé.
Faites le tour de l'appareil en éloignant la carte de circuit imprimé du boîtier.
Assurez-vous d'alimenter les fils lorsque vous retirez le circuit imprimé.
