Changement batterie iPhone 14 Pro Max

Éteignez votre iPhone avant de commencer le démontage.

Retirez les deux vis Pentalobe P2 d'une longueur de 6,8 mm en bas de l'iPhone.

Mesurez 3 mm à partir de la pointe et tracez une ligne sur le médiator avec un marqueur permanent.

Recouvrez l'écran de bandes de ruban adhésif, qui se chevauchent, jusqu'à ce que toute la surface soit couverte.

Si la ventouse n'adhère pas au cours des étapes suivantes, pliez un morceau de ruban adhésif épais (du ruban adhésif toilé p.e.) pour former une poignée et soulevez l'écran de cette façon.

Tirez la poignée bleue vers l'arrière pour débloquer les bras de l'Anti-Clamp.

Insérez le côté droit ou gauche de votre iPhone entre les bras.

Positionnez les ventouses près du bord inférieur de l'iPhone - une à l'avant et une à l'arrière.

Appuyez sur les ventouses pour appliquer la succion sur la zone souhaitée.

Tirez la poignée vers l'avant pour bloquer les bras.

Tournez la poignée de 360 degrés dans le sens des aiguilles d'une montre ou jusqu'à ce que les ventouses commencent à s'étirer.

Vérifiez que les ventouses restent bien alignées entre elles. Si elles commencent à se décaler, détachez-les pour les réaligner.

Posez votre iPhone sur quelque chose de solide comme un livre à couverture rigide, pour qu'il tienne tout seul à l'horizontale. Ainsi, il sera plus facile de procéder aux étapes suivantes.

Servez-vous d'un sèche-cheveux pour faire chauffer le bord inférieur de l'iPhone. L'écran doit être légèrement trop chaud au toucher.

Attendez une minute pour donner à l'adhésif le temps de se détendre et d'ouvrir un interstice.

Insérez un médiator sous le joint en plastique de l'écran, dès que l'Anti-Clamp a ouvert un interstice suffisant.

Passez les deux étapes suivantes.

Utilisez un sèche-cheveux ou un pistolet à air chaud pour chauffer le bord de l'iPhone pendant 90 secondes ou jusqu'à ce que l'écran soit légèrement trop chaud au toucher.

Appliquez une ventouse en bas de l'écran, tout en évitant le rebord même.

Tirez sur la ventouse en exerçant une pression ferme et constante, pour créer un léger espace entre l'écran et le châssis.

Insérez un médiator dans l'espace sous le joint en plastique de l'écran.

Utilisez un sèche-cheveux pour chauffer le bord droit de l'iPhone (celui avec le bouton de marche) pendant 90 secondes ou jusqu'à ce que l'écran soit légèrement trop chaud au toucher.

Faites glisser le médiator autour du coin inférieur droit de l'iPhone afin de décoller l'adhésif.

Parcourez ensuite le bord droit de l'iPhone, jusqu'au coin supérieur droit.

Laissez le médiator dans le coin supérieur droit avant de continuer.

Utilisez un sèche-cheveux pour chauffer le bord supérieur de l'iPhone pendant 90 secondes ou jusqu'à ce que l'écran soit légèrement trop chaud au toucher.

Insérez votre médiator sous le coin supérieur droit du téléphone. Faites-le glisser autour du coin supérieur droit et sur la moitié du bord supérieur, en vous arrêtant juste avant l'encoche du haut-parleur interne.

Utilisez un sèche-cheveux pour chauffer le bord gauche de l'iPhone pendant 90 secondes ou jusqu'à ce que l'écran soit légèrement trop chaud au toucher.

Insérez un second médiator dans le coin inférieur gauche de l'iPhone.

Faites pivoter les deux médiators en même temps, jusqu'à ce que les clips du bord gauche se détachent.

Tournez votre iPhone de façon que son bord droit est en face de vous.

Ouvrez votre iPhone en faisant pivoter le bord droit de l'écran vers le haut, comme la couverture d'un livre.

Appuyez l'écran contre un objet pour le maintenir en hauteur lorsque vous travaillez sur le téléphone.

Utilisez un tournevis Y000 pour retirer les huit vis qui fixent le cache du connecteur de la batterie :

Six vis de 1,3 mm de long

Une vis de 1,6 mm de long

Une vis de 1,9 mm de long

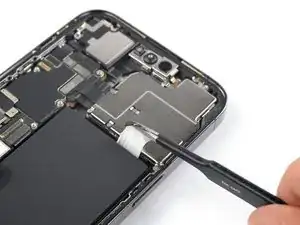

Saisissez le cache du connecteur avec une pincette et faites-le glisser vers le bas pour dégager les nappes.

Retirez le cache du connecteur.

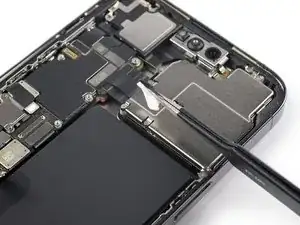

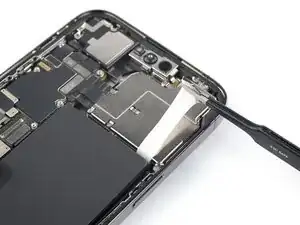

Débranchez la nappe de la batterie de sa prise, en soulevant le connecteur à la verticale avec l'extrémité pointue d'une spatule (spudger).

Repliez légèrement le connecteur pour l'éloigner de la carte mère, afin d'éviter qu'il n'entre accidentellement en contact avec sa prise et qu'il n'alimente le téléphone pendant la réparation.

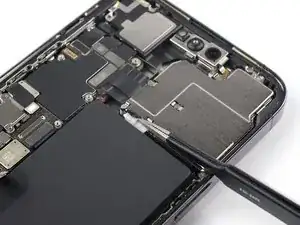

Débranchez la première nappe de l'écran de sa prise, en soulevant le connecteur à la verticale avec l'extrémité pointue d'une spatule.

Déconnectez la seconde nappe de l'écran de sa prise, en soulevant le connecteur à la verticale avec l'extrémité pointue de votre spatule.

Retirez l'écran.

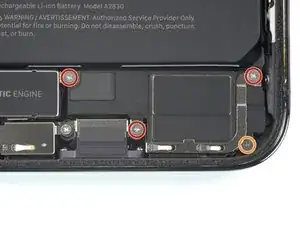

Utilisez un tournevis cruciforme pour retirer les quatre vis de 1,5 mm qui maintiennent le haut-parleur :

Trois vis à petite tête

Une vis à tête plus large

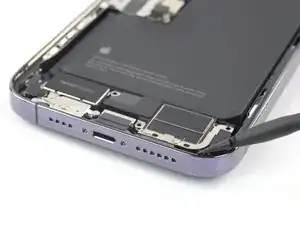

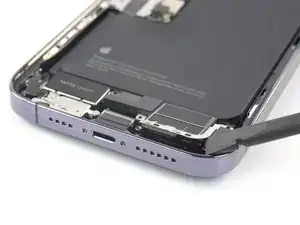

Utilisez l'extrémité plate de votre spatule pour faire levier et détacher le haut-parleur du coin inférieur droit du téléphone.

Saisissez le haut-parleur à l'aide d'une pincette.

Faites pivoter le haut-parleur pour le détacher de la bande avec adhésif qui mène vers le Taptic Engine.

Retirez le haut-parleur.

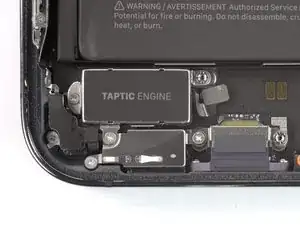

Avec une spatule, déconnectez le Taptic Engine en soulevant le connecteur à la verticale de sa prise.

Utilisez un tournevis cruciforme pour retirer les deux vis fixant le Taptic Engine :

Une vis d'une longueur de 1,8 mm

Une vis d'une longueur de 2,3 mm

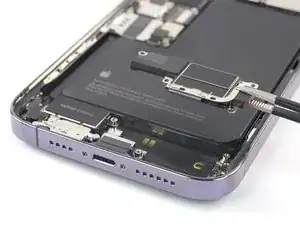

Utilisez un tournevis pour vis d'entretoise pour retirer la vis d'entretoise d'une longueur de 2,9 mm qui fixe le Taptic Engine.

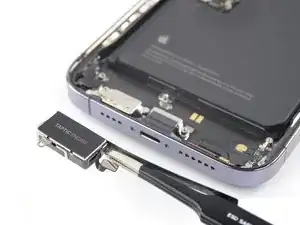

Ôtez le Taptic Engine à l'aide d'une pincette ou de vos doigts.

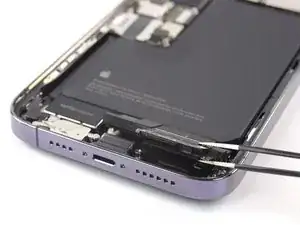

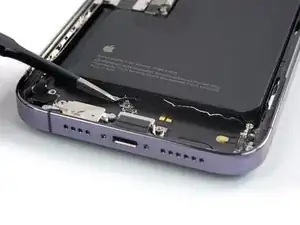

Décollez soigneusement la bande en plastique avec adhésif du Taptic Engine à l'aide d'une pincette ou de vos doigts.

Chaque bande adhésive est dotée d'une languette d'extraction noire à son extrémité, qui est légèrement collée au bord de la batterie.

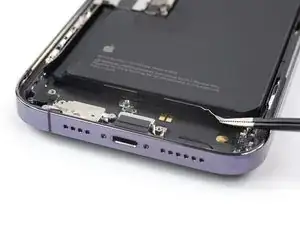

Utilisez une pincette arrondie pour décoller les deux languettes adhésives de la batterie le long du bord inférieur de la batterie.

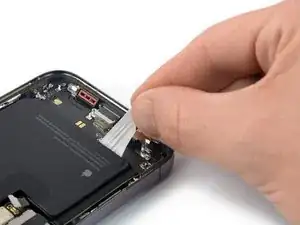

Saisissez la première languette avec vos doigts ou enroulez-la autour d'une spatule et éloignez-la de la batterie en tirant lentement vers le bas du téléphone.

Tirez suffisamment fort pour garder une certaine tension, mais ne forcez pas trop. Laissez à la bande adhésive le temps de s'étirer et de se décoller d'en dessous de la batterie.

N'appuyez pas sur la batterie, tenez le téléphone fermement par les côtés.

Gardez la bande adhésive plate et sans plis. Essayez de tirer de façon uniforme sur la bande et non pas que par le milieu ou un côté.

Tirez en formant un angle plat, pour éviter que la bande s'accroche sur le bord de la batterie.

Si la bande adhésive se déchire, essayez de la récupérer avec vos doigts ou une pincette arrondie et continuez à tirer, mais ne faites surtout pas levier sous la batterie.

Saisissez la deuxième languette avec vos doigts ou enroulez-la autour d'une spatule et éloignez-la de la batterie en tirant lentement vers le bas du téléphone.

Suivez la même procédure que pour la première bande : n'appuyez pas sur la batterie, gardez la bande plate et sans plis et tirez en formant un angle plat.

Si la bande adhésive se déchire, essayez de la récupérer avec vos doigts ou une pincette arrondie et continuez à tirer, mais ne faites surtout pas levier sous la batterie.

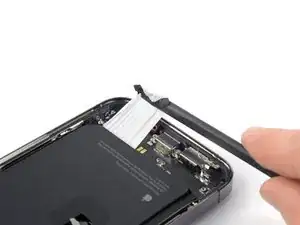

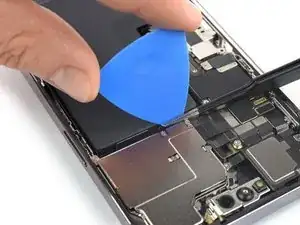

Utilisez une pincette arrondie et un médiator pour décoller les deux languettes restantes du bord supérieur de la batterie.

Suivez la même procédure qu'avant pour retirer la troisième languette d'en dessous de la batterie. Veillez à ce qu'elle ne s'accroche à rien.

Retirez la dernière languette en suivant la même procédure. Faites attention à ce qu'elle ne s'accroche à rien.

Si vous avez réussi à retirer toutes les bandes avec succès vous pouvez sauter l'étape suivante.

Sinon, continuez avec l'étape suivante.

Si vous avez encore du mal à retirer la batterie, appliquez quelques gouttes d'alcool isopropylique (> 90 %) sous le bord de la batterie, à l'endroit où se trouvent la ou les bandes déchirées.

Attendez environ une minutes, le temps que l'alcool agit et ramollit l'adhésif.

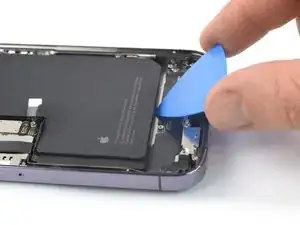

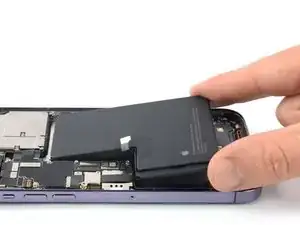

Utilisez un médiator ou l'extrémité plate d'une spatule pour soulever soigneusement la batterie.

Ôtez la batterie.
