Changement bandes adhésives batterie iPhone "en forme de L"

Rédigé par : Jeff Suovanen
  • Commentaires : 0
Changement bandes adhésives batterie iPhone "en forme de L"

Difficulté

Modérée

Étapes

9

Temps nécessaire

5 - 10 minutes

Introduction

Utilisez ce tutoriel pour poser correctement les bandes adhésives des batteries en forme de L, dont les batteries iPhone X et XS Max à double cellule et la batterie iPhone XS à cellule unique.

Utilisez la liste ci-dessous pour vérifier si votre téléphone est compatible.

Si votre batterie iPhone de rechange n'est pas livrée avec des bandes adhésives préinstallées, ou si vous réutilisez votre batterie existante, ces bandes doivent être changées. Elles s'endommagent facilement si elles ne sont pas placées correctement. Il vaut donc mieux disposer de plusieurs bandes de rechange si vous suivez ce tutoriel pour la première fois.

Ces bandes adhésives sont différentes de celles utilisées dans les anciennes générations d'iPhone en raison de la bobine de charge sans fil. La bobine se trouve juste en dessous de la batterie, qui est sécurisée par quatre bandes adhésives contournant la bobine pour éviter de l'abîmer.

Avant de commencer, retirez la batterie iPhone en suivant un des tutoriels indiqués ci-dessous :

Pour remplacer les bandes adhésives de la batterie sur un autre modèle d'iPhone, suivez un de ces tutoriels :

  1. taEYBABt6CPcBwGM
    taEYBABt6CPcBwGM
    JsRLZKRqjsMw4Txh

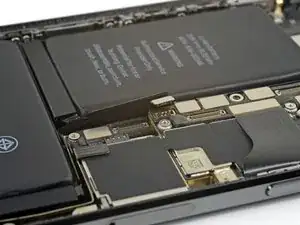

    • Avant de commencer, il conseillé de tester si votre nouvelle batterie s'emboîte correctement dans l'iPhone

    • Cela marche mieux après avoir installé le haut-parleur et le Taptic Engine. Consultez les instructions du tutoriel que vous avez suivi pour ôter votre ancienne batterie.

    • Assurez-vous que le connecteur de la batterie est aligné avec sa prise sur la carte mère.

    • Faites attention à ne pas toucher le module capteurs et caméra Face ID le long du bord supérieur de l'iPhone (la zone de l'encoche).

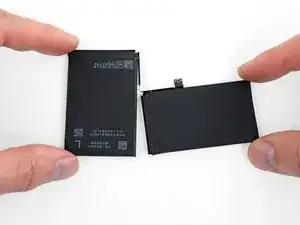

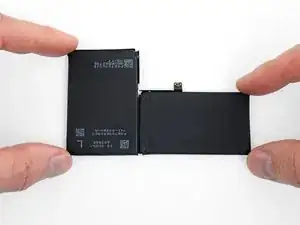

  2. 3ODMiTpFQEdnWH6H
    3ODMiTpFQEdnWH6H
    QZvISUhI1AZol4Wm

    • Si la batterie s'est emboîtée sans problèmes, sortez-la et posez-la à l'envers sur votre surface de travail (les contacts du connecteur au-dessus).

    • Si votre batterie est déjà équipée de nouvelles bandes adhésives, passez à l'étape 7.

    • Si vous avez une batterie à double cellule, assurez-vous que les deux cellules sont alignées comme si elles étaient dans l'iPhone.

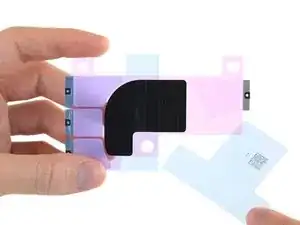

  3. RTrUt2PXyJN2MFi3
    RTrUt2PXyJN2MFi3
    4eQtACZInZ5FIP4C
    fC2YN2bkbr1a4OQQ

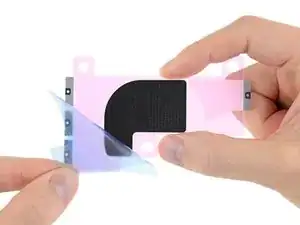

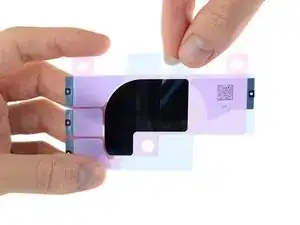

    • Décollez le large film en plastique bleu de votre nouveau set de bandes adhésives et jetez-le.

    • Certaines bandes comprennent un seul large film en plastique bleu, d'autres un film en deux morceaux. Dans tous les cas, retirez-les.

    • Une fois que l'adhésif est à découvert, faites attention à ne pas le toucher.

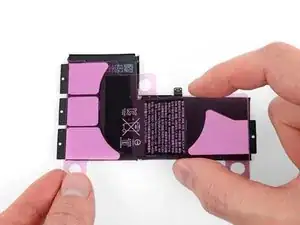

  4. ePE3Yn3U2ZIixsHH
    ePE3Yn3U2ZIixsHH
    AVX6xtfRWHM33Zx3

    • Une fois que les bandes adhéreront à la batterie, vous ne pourrez plus les retirer ou les repositionner. Si vous faites une erreur, vous devrez recommencer avec un nouveau set de bandes adhésives.

    • Vérifiez à deux fois l'orientation des bandes adhésives et assurez-vous que votre batterie est toujours posée à l'envers (les contacts du connecteur au-dessus).

    • Posez soigneusement les bandes adhésives sur la batterie et collez-les comme indiqué sur la photo.

    • Posez-les en les décentrant légèrement vers le bord long de la batterie.

    • Les languettes noires doivent dépasser de la même longueur de chaque côté, en bas et en haut de la batterie.

  5. WhDITGwvMA23CTPQ
    WhDITGwvMA23CTPQ
    SATWjv6gOmjVcVRi
    TFsXVSOLQNT2pFAv

    • Utilisez vos doigts ou un morceau de tissu pour faire adhérer fermement les bandes à la batterie.

    • Appuyez également au milieu pour que l'étiquette noire réglementaire adhère également à la batterie.

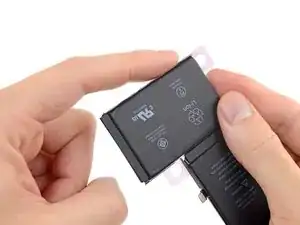

  6. TbKbXNPjACTCL6PP
    TbKbXNPjACTCL6PP
    rfNrasXRCe4yMYEN
    c4IN5ghMAyQkLIXA

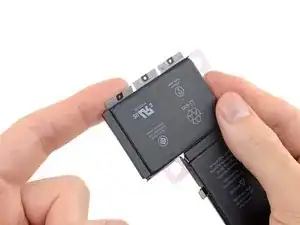

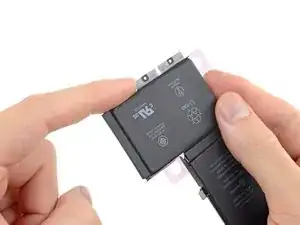

    • Faites passer votre doigt le long des bords de la batterie pour rabattre la languette noire d'extraction au bout de chaque bande adhésive.

    • Veillez à n'oublier aucune des quatre languettes : trois en bas et une en haut.

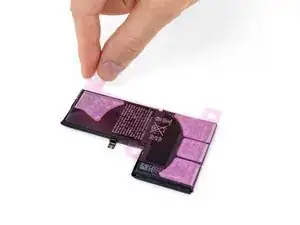

  7. VeEysShiaZfBQgqe
    VeEysShiaZfBQgqe
    MehJVYb3kDMZPGeT
    dQJOEb6pmSKT1gar

    • Décollez et jetez le film rose. Maintenant les bandes adhésives sont complètement à découvert.

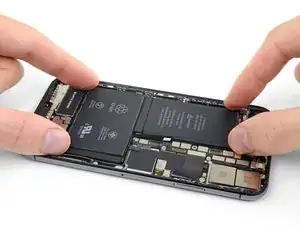

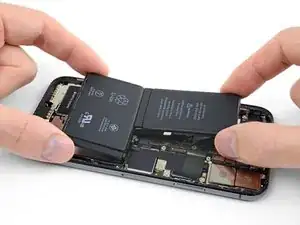

  8. KMA1UaIfKd4nEJxF
    KMA1UaIfKd4nEJxF
    Ys1saPMYPoEpmWuU
    HTmVmrRSSa254FKL

    • Quand vous installez la batterie, faites attention à ne pas toucher le module capteurs et caméra Face ID le long du bord supérieur de l'iPhone (la zone de l'encoche).

    • Posez soigneusement la batterie dans l'iPhone.

    • Assurez-vous que le connecteur de la batterie est aligné avec sa prise sur la carte mère.

    • Vous pouvez connecter temporairement la batterie pour vérifier que le connecteur est bien aligné, mais assurez-vous qu'il est déconnecté avant de remonter votre iPhone.

  9. 3g5FHDjPFIRxYhVF
    3g5FHDjPFIRxYhVF
    X5GBnVmNUIAo16lc

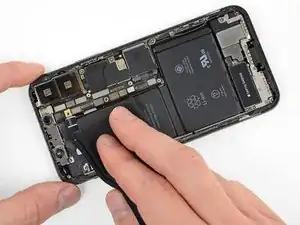

    • Appuyez fermement sur la batterie pour que les bandes adhèrent solidement.

    • Si votre batterie a été livrée recouverte d'un film en plastique supplémentaire, décollez-le et jetez-le avant de refermer votre téléphone.
