Introduction

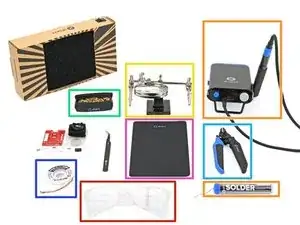

Suivez ce tutoriel pour construire une lampe de poche en utilisant le kit de soudure pour lampe de poche LED de base.

Ce tutoriel aborde les bases de la soudure de composants traversants afin d'assembler le kit. Si c'est la première fois que vous soudez ou si vous souhaitez en savoir plus, consultez notre tutoriel sur le soudage et dessoudage des connexions.

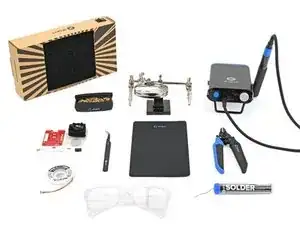

  1. xoiHUI1XOH4BCPNC
    xoiHUI1XOH4BCPNC
    JhUxViN1UgnAAmL4
  2. U5bA2UeXIKLBAPRu
    • Votre kit de lampe de poche contient les éléments suivants :

    • un circuit imprimé

    • une résistance de 10 Ω (marron-noir-noir-or-marron)

    • un connecteur de batterie CR2032 et un bloc de mousse

    • Ne jetez pas le bloc de mousse, vous en aurez besoin plus tard.

    • un interrupteur à bascule

    • une LED blanche

    • une pile CR2032

  3. DK1t63bCUQWllMWu
    DK1t63bCUQWllMWu
    UMo5KvDJoZZLBJBW

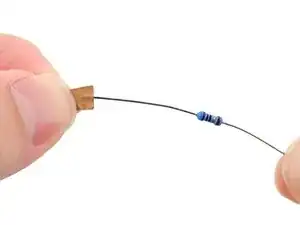

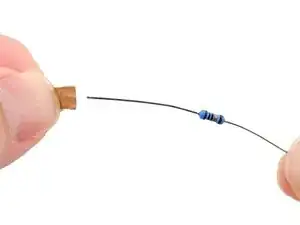

    • Utilisez vos doigts pour retirer avec précaution les deux caches de protection des fils de la résistance. Évitez de plier les fils de la résistance pendant que vous les retirez.

  4. JMVlHhu1LeqMDxRB
    JMVlHhu1LeqMDxRB
    FbxojfDZKFEjhIIc
    • Tenez le module de la résistance avec un doigt et pliez les fils sur les bords de ce doigt à 90 degrés en forme de U.

    • Si cela ne fonctionne pas, utilisez une pincette pour plier les fils à environ 1 mm du module de la résistance.

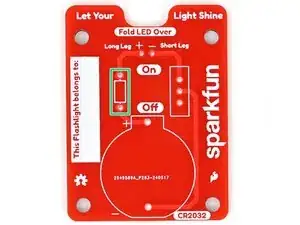

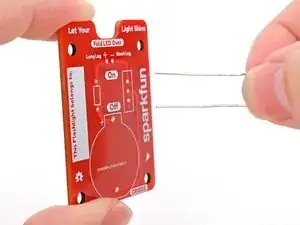

  5. XUO5dW1MfYUdWweg
    XUO5dW1MfYUdWweg
    FAWCMNXCLPQLJWen
    cEUBDExLtfuLy5ON
    • Tenez le circuit imprimé de manière à ce que la face avant (le côté étiqueté « Let Your Light Shine » en haut) soit face à vous.

    • La résistance est symétrique et peut être insérée dans n'importe quelle orientation.

    • Insérez les fils de la résistance dans les trous prévus à cet effet sur la face avant du circuit imprimé.

  6. Dwdqa5IpaulGqbej
    Dwdqa5IpaulGqbej
    liXfjrhUa3TAtV5R
    tMsLFSHoddsZYBBJ

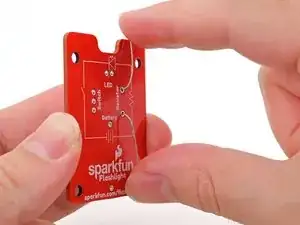

    • Maintenez la résistance au ras de l'avant du circuit imprimé.

    • Retournez le circuit imprimé.

    • Pliez les fils de la résistance jusqu'à ce qu'ils soient parallèles au circuit imprimé. Cela permettra à la résistance de rester immobile pendant que vous la soudez au circuit imprimé.

  7. bvY5usIkssBRwLnd
    • Utilisez votre outil "Troisième main" pour fixer le circuit de manière à ce que les fils soient orientés vers le haut.

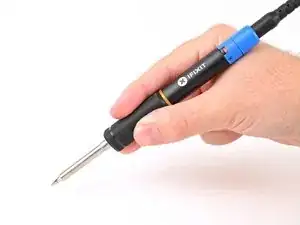

  8. XJP3NApjrQkDDQTU
    XJP3NApjrQkDDQTU
    ihyEixMTcPPvvTeE
    MNtu1HDaVXVhf4Sc

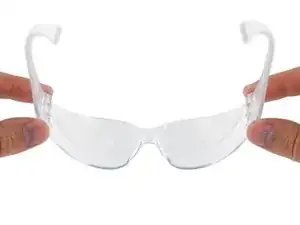

    • Mettez vos lunettes de protection.

    • Allumez votre fer à souder. Si votre fer à souder est doté d'un réglage de température :

    • Réglez-le sur 300 °C (~570 °F) si vous utilisez de la soudure au plomb.

    • Réglez-le sur 375 °C (~700 °F) si vous utilisez de la soudure sans plomb.

    • Nettoyez la panne de votre fer à souder. Si vous utilisez une éponge en cellulose, mouillez-la avec de l'eau distillée jusqu'à ce qu'elle soit humide et passez rapidement la panne sur l'éponge. Si vous utilisez de la laine de laiton, enfoncez la pointe dans le fil à plusieurs reprises.

    • Faites fondre une petite quantité de soudure sur la panne de fer à souder. Cette opération, appelée " étamage de la panne ", facilite le transfert de la chaleur.

    • Il est probable que vous aperceviez des volutes de fumée lorsque vous faites fondre la soudure. Il s'agit principalement du flux à noyau colophane intégré au fil de soudure. Le flux aide la soudure à s'écouler, mais il s'évapore avec le temps.

    • Si vous utilisez un fer à souder pour la première fois, répétez la procédure de nettoyage et de fonte plusieurs fois pour vous familiariser avec la manipulation de la soudure fondue et la quantité de soudure que la panne peut contenir. Nettoyez votre panne avant de continuer.

  9. xvNOdZEQS4DEhqUs
    xvNOdZEQS4DEhqUs
    jMNywSMLLXGfaSXN
    WIFZGDAJEhaYYRWA
    • Au cours de cette étape, vous allez chauffer la pastille de soudure et le fil de la résistance afin qu'ils puissent faire fondre le fil de soudure.

    • Appuyez la panne sur la pastille de soudure du circuit imprimé et sur le fil de la résistance pendant quelques secondes pour les chauffer. Orientez la panne de manière à ce qu'elle soit le plus possible en contact avec la pastille et le fil.

    • Si vous chauffez le circuit imprimé de façon continue pendant plus de 10 secondes, la chaleur excessive risque d'endommager la pastille de soudure ou la résistance.

    • Introduisez le fil de soudure dans la zone chauffée jusqu'à ce qu'une flaque concave ("mini-volcan") de soudure entoure le fil.

    • Ne placez pas la soudure directement sur la panne, car elle ne s'écoulerait pas correctement dans la pastille et le fil, ce qui entraînerait une connexion faible.

    • Le "volcan" devrait se former en quelques secondes. Si la soudure n'adhère pas à la pastille, appliquez du flux sur la pastille ou augmentez la température.

    • Retirez d'abord le fil de soudure, puis retirez le fer à souder de la pastille.

    • Répétez ce processus pour le deuxième fil de la résistance.

  10. AFR3nF2bWrDFYZkT
    • Félicitations : vous avez soudé la résistance à la carte !

    • Si le joint de soudure n'entoure pas tout le fil, réchauffez le joint et ajoutez de la soudure.

    • Vérifiez qu'aucune soudure n'a fait un pont accidentel avec un autre joint. Si c'est le cas, utilisez soigneusement votre fer pour chauffer la soudure entre les joints et séparer le pont. Si le pont ne se sépare pas, dessoudez-le et réessayez.

    • Comme pour toute compétence, c'est en forgeant qu'on devient forgeron. Si votre première soudure n'est pas parfaite, ce n'est pas grave ! Il faut quelques tentatives pour maîtriser le mouvement et la synchronisation.

  11. G5u2oFHsqIEcDget
    G5u2oFHsqIEcDget
    MYOMxxO6qxoFSBHG

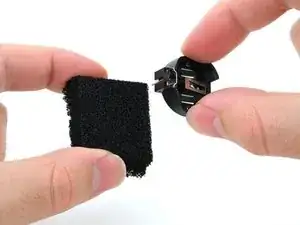

    • Retirez le connecteur de batterie de son bloc de mousse.

    • Ne jetez pas le bloc de mousse, vous en aurez besoin pour les étapes suivantes.

  12. OkTbX2uhQsQWAn3D
    OkTbX2uhQsQWAn3D
    WPG2vW5nqW5AfQNf
    • Le connecteur de la batterie n'est PAS symétrique et doit être orienté correctement en utilisant son contour sur la carte.

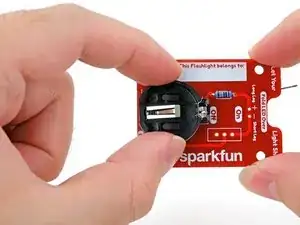

    • Placez le connecteur de la batterie sur son contour à l'avant du circuit imprimé. Assurez-vous que les fils passent dans les trous prévus à cet effet sur la carte.

  13. mQZaXOSALFgDrXEk
    mQZaXOSALFgDrXEk
    krW2bxYxslSqOnQW
    5R4bAvDJLymjBvDm

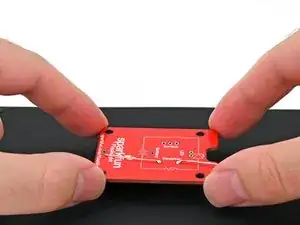

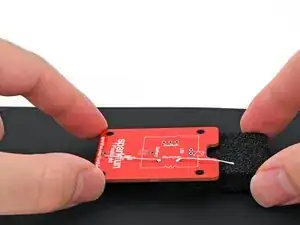

    • Maintenez le connecteur de la batterie contre l'avant du circuit imprimé.

    • Retournez la carte et posez-la de manière à ce que le connecteur de la batterie repose sur votre tapis de travail ou votre surface.

    • Placez le bloc de mousse sous le bord supérieur de la carte (le bord avec l'encoche) pour la maintenir à niveau pendant que vous soudez.

  14. YcOSr2RsjYclXGUM
    YcOSr2RsjYclXGUM
    WEK3WwRRubUDJVSl
    5cpmeod4LyZrCYYd
    • Appuyez la panne de fer à souder sur la pastille de soudure du circuit imprimé et sur le fil du connecteur de batterie pendant quelques secondes pour les chauffer tous les deux. Inclinez la pointe de manière à ce qu'elle soit en contact maximal avec la pastille et le fil.

    • Introduisez le fil de soudure dans la zone chauffée jusqu'à ce qu'une flaque concave (« mini-volcan ») de soudure entoure le fil.

    • N'introduisez pas la soudure directement sur la panne, car elle ne s'écoulerait pas correctement dans la pastille et le fil, ce qui entraînerait une connexion faible.

    • Retirez d'abord le fil de soudure, puis retirez le fer à souder de la pastille.

    • Répétez ce processus pour l'autre fil du connecteur de batterie.

    • Si le deuxième fil du connecteur de batterie dépasse de la carte, repoussez-le tout en chauffant le premier fil avant d'essayer de le souder en place. Si nécessaire, dessoudez le connecteur de batterie et recommencez cette étape.

  15. rVF5tYpSWV6EZL1G
    rVF5tYpSWV6EZL1G
    JlsMTRrjBlgE3Rso
    • Vérifiez que le connecteur de la batterie est au ras de la carte et que ses connexions soudées sont solides.

    • Si le joint de soudure n'entoure pas tout le fil, réchauffez le joint et ajoutez de la soudure.

  16. 4ZPdlWiYX1XZBVDy
    4ZPdlWiYX1XZBVDy
    WKTNqYuroWJaTxdU
    E4YIQmxYVBNydsu2

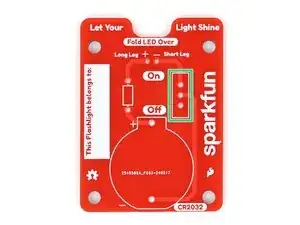

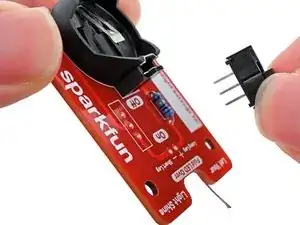

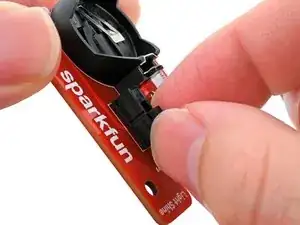

    • L'interrupteur est symétrique et peut être inséré dans n'importe quelle orientation.

    • Placez l'interrupteur sur son contour à l'avant du circuit imprimé. Assurez-vous que les trois fils passent dans les trous prévus à cet effet sur la carte.

  17. 3BuYtLFxXwhQguvl
    3BuYtLFxXwhQguvl
    sAuxkZxLYeZgLg6d
    YRpoNi3MOfUR3G2G

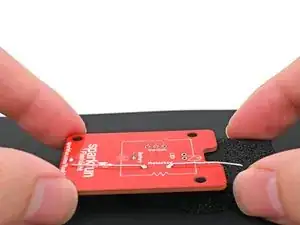

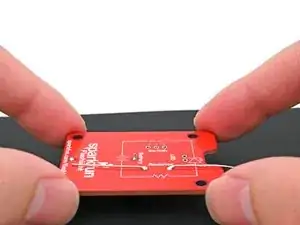

    • Tenez l'interrupteur aligné sur l'avant du circuit imprimé.

    • Retournez la carte et posez-la de manière à ce que l'interrupteur repose sur votre tapis de travail ou votre surface.

    • Placez le bloc de mousse sous la carte pour la maintenir à niveau pendant que vous soudez.

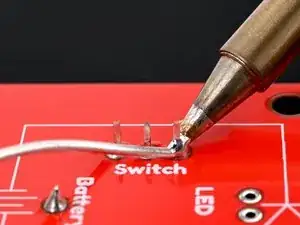

  18. oQHILyZwy6LQRtQO
    oQHILyZwy6LQRtQO
    YTxbghfawTTX1dPF
    Q36GN2LOlApa2aPo

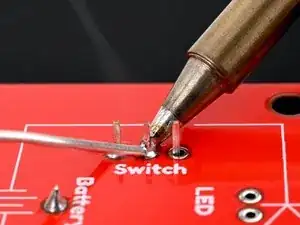

    • Veillez à ce que l'interrupteur reste aligné sur la carte et que les fils restent au même niveau l'un par rapport à l'autre pendant que vous soudez. S'il est de travers, dessoudez les fils et réessayez.

    • Soudez les trois fils de l'interrupteur sur la carte.

  19. fAOeZTDHwQuSolsP
    fAOeZTDHwQuSolsP
    6SvWtSmAfSgRwKVf

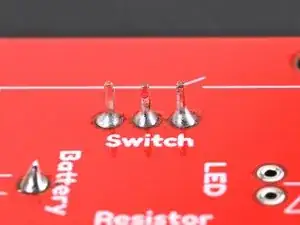

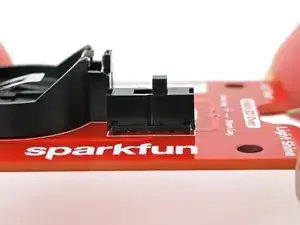

    • Vérifiez que l'interrupteur est aligné sur la carte et que ses connexions soudées sont solides.

    • Vérifiez qu'aucune soudure n'a fait un pont accidentel avec un autre joint. Si c'est le cas, utilisez soigneusement votre fer à souder pour chauffer la soudure entre les joints et séparer le pont. Si le pont ne se sépare pas, dessoudez-le et réessayez.

  20. aXUJ4AfLXSgQHtrS
    aXUJ4AfLXSgQHtrS
    5DHHpjSFiAK6Fa56
    MepAh46oUoYkwskL

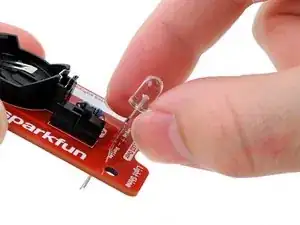

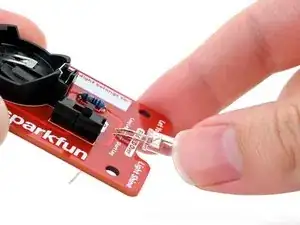

    • La LED n' est PAS symétrique et doit être orientée correctement.

    • Insérez les fils de la LED à peu près à mi-chemin dans l'avant de la carte, avec la partie la plus longue dans le trou étiqueté « Long Leg » et la partie la plus courte dans le trou étiqueté « Short Leg ».

    • L'un des bords de la lentille en époxy transparent de la LED est plat au lieu d'être rond. Ce bord plat indique le fil négatif (-).

    • Poussez la LED vers le circuit imprimé (en pliant les fils) pour que la lentille s'insère dans l'encoche située entre les mots « Let Your » et « Light Shine » sur la partie supérieure/frontale du circuit imprimé.

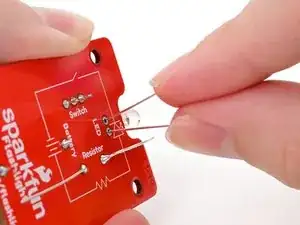

  21. QIqLMJsECnkJVt5P
    QIqLMJsECnkJVt5P
    uYJjqIY3dJWYSP5H
    • Retourner la carte.

    • Pliez les fils de la LED jusqu'à ce qu'ils soient parallèles au circuit imprimé. Cela permettra à la LED de rester immobile pendant que vous la soudez à la carte.

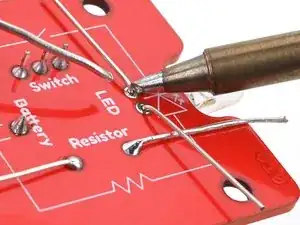

  22. oM3ylyhEVOC6A1Tf
    oM3ylyhEVOC6A1Tf
    vk6WAkG53PCJOvam
    WBfiSpQL6eb2sMwM

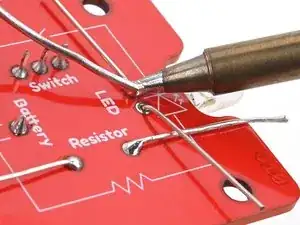

    • Utilisez votre outil "Troisième main" pour fixer la carte de façon à ce que les fils soient orientés vers le haut.

    • Soudez les deux fils de la LED sur la carte.

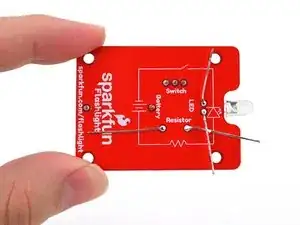

  23. PXxqxSkLkwdUqLxG
    • Vérifiez qu'aucune soudure n'a fait un pont accidentel avec un autre joint. Si c'est le cas, utilisez soigneusement votre fer à souder pour chauffer la soudure entre les joints et séparer le pont. Si le pont ne se sépare pas, dessoudez-le et réessayez.

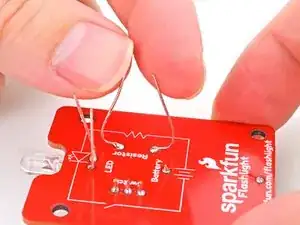

  24. DBDtVrpnuVDqqZkO
    DBDtVrpnuVDqqZkO
    2dstX155b5PpEkfS

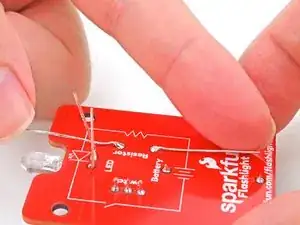

    • Pliez les fils de la résistance et de la LED vers le haut jusqu'à ce qu'ils soient perpendiculaires à la carte.

  25. 4EJPWNxXbuGx2TOG
    4EJPWNxXbuGx2TOG
    gwVlETKTRmZCAX4Z
    anVgfDCstVc65vmL

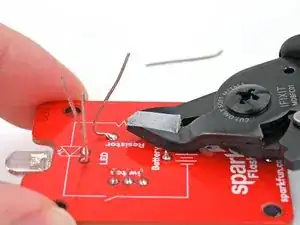

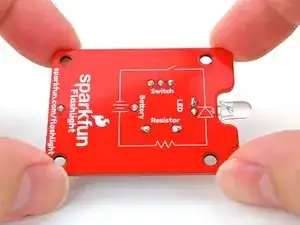

    • Utilisez votre pince coupante pour couper tous les fils jusqu'à ce qu'ils ne dépassent plus du joint de soudure à l'arrière de la carte.

    • Veillez à ce qu'aucun des fils ne soit assez long pour former un pont avec d'autres fils ou pour vous piquer les mains pendant que vous l'utilisez.

    • C'est le moment idéal pour nettoyer les résidus de soudure. Appliquez un peu d'alcool isopropylique sur les joints de soudure et essuyez-les avec un chiffon non pelucheux pour absorber les résidus de flux et d'alcool.

  26. NPCOLSJ2c6SMcEZ1
    NPCOLSJ2c6SMcEZ1
    VvVqejdUKX4NYD4x
    2HCyofssxvZTk4Ha

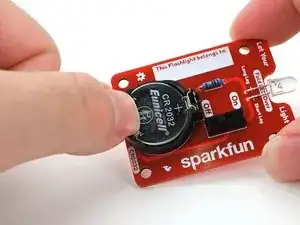

    • Placez votre pile CR2032 dans le connecteur de batterie, le côté positif (+) vers le haut.

    • Appuyez sur la batterie jusqu'à ce qu'elle s'emboîte dans le connecteur.

  27. owyO4JmppB3LsBMq
    owyO4JmppB3LsBMq
    UChUH3u2DeTv5ntP
    kYtDoyI2QGoMf4ID
    • Félicitations ! Vous avez maintenant une lampe de poche qui fonctionne.

    • Si votre interrupteur est en position « off », mettez-le en position « on » pour allumer votre lampe de poche.

    • Si vous le souhaitez, inscrivez votre nom dans le champ prévu à cet effet.

Conclusion

Vous venez de faire le premier pas vers la maîtrise de la soudure traversante, une technique utile et polyvalente. Avec les bases acquises, vous êtes bien équipé pour vous attaquer à divers projets et réparations dans le domaine de l'électronique. N'oubliez pas que c'est en forgeant qu'on devient forgeron, alors n'hésitez pas à expérimenter et à affiner vos techniques.

Pour en savoir plus sur la soudure, cliquez ici.
