Remplacement du haut-parleur inférieur de l'iPhone 11

Étape 1

Avant de commencer votre réparation iPhone 11, déchargez-le en dessous de 25 %. Une batterie lithium-ion chargée risque de prendre feu et/ou d'exploser si elle est perforée par accident.
Éteignez votre iPhone avant de commencer à le démonter.
Dévissez les deux vis Pentalobe de 6,7 mm de long en bas de l'écran de l'iPhone.
Ouvrir l'iPhone endommagera ses joints étanches. Procurez-vous des joints de remplacement avant d'aller au-delà de cette étape ou veillez à éviter de mouiller votre téléphone si vous le remontez sans remplacer les joints.

the right screws wouldn’t come off

Yusef San Inocencio - 19/04/21

ok one came of but my right wont come of either!!!!

Aisa Jawara -

Hello guys, I still haven't found away to power off the iphone without using the screen. Cheers!

danielaguirre93 -

You can try this.

Quickly Press and release the volume up button.

then Quickly Press and release the volume down button.

then press and hold the power button and wait until it turns off.

worked for me :D

Benóný Egilson -

Where does one get replacement seals? Is this the same as the display assembly adhesive?

Brian Baker - 20/07/23

not of the screwdrivers i have seem to be able to turn the screws

Aisa Jawara -

how do you change battery of an iPhone 11 and still the battery health shows, do you use a software for that?

Great Me -

Battery health won’t show on a non Apple battery.

DON’T forget to discharge old battery before removing it. Very impressive fire (and smoke!) if you puncture it. Ask me how I know

Doug Harrowing -

Étape 2

S'il est inséré trop loin, un médiator risque d'endommager votre appareil. Suivez cette étape pour tracer un repère sur votre médiator et éviter que l'appareil ne soit endommagé.
Mesurez 3 mm à partir de la pointe et tracez une ligne sur le médiator avec un marqueur permanent.
Vous pouvez également marquer les autres coins du médiator avec des mesures différentes.
Une autre solution consiste à scotcher une pièce de monnaie sur votre médiator, à 3 mm de la pointe.

Got to step 2 and realized the fix kit doesn't include an opening pick! Looks like a guitar pick, and I have those lying around. Is that expected? Looks like the pick is used in many steps below. There's a little blue crowbar that isn't mentioned in the instructions. Perhaps that replaces the opening pick?

Sloan Looney -

Hi! I can't see which guide you were using when writing this comment. Can you reply here with which guide and fix kit you used?

Clay Eickemeyer -

I see you posted this in Meta. I hope it's resolved soon! In the meantime, a guitar pick may work well enough for your repair.

Clay Eickemeyer -

what fix kit?

Meow Purr -

My fix kit didn't include an opening pick either

WILLIAM HARRIS -

Make sure you check inside the black boxes after emptying them. My pick was stuck inside one of the boxes.

AndyF -

My AliExpress refurbished screen came with a pick that has a coin-like circle that pops out, so no modification was necessary

Gijs Leegwater -

the picture shows 3 cm but the description says 3 mm's. Which one is it?

John Pena -

That is a misunderstanding. It is a ruler with a scale for cm, it shows 0.3 cm, i.e. 3 mm.

VauWeh -

Oh, come ON!

Big Ed -

It will ALWAYS be millimeters on a phone, but this step is ridiculous, skip it!

Leif DeWolf -

It's not an Ifixit KIT if it doesn't include everything. You'll need to order the opening pic separately. Or head to Walmart like myself and look for guitar pics. Hopefully, this will work just as well.

Jaleeljb97@icloud.com -

No pick in mine as well. It’s really not clear that you have to order this separately when ordering an IPhone SE 202/2022 screen repair kit. Is this the case?

Jackson Castiglione -

Frustrated, I ordered a compact package where everything was encapsulated. Useless suction tools could not separate the screen. If it is unable to decouple the screen, then why sucking suction tools you have provided.

Shourob Datta -

For my kit the triangle pick was stuck inside the box with the screen not with the other tools maybe it's also there for you

Henry Scheibehenne -

Y’all are getting far, FAR too detailed with some of this stuff…. Measuring and marking the pick that you won’t actually use to open the device?!? lol that’s kinda funny. Just heat it up, grab a spudger, and the back just pops right off! The iFixit tech need to stick to the KISS method more often, you know KEEP IT SIMPLE STUPID!!! Like l, for reals, I’ve been doing this stuff for YEARS and using iFixit guides regularly and this is just ridiculous at this point!

Leif DeWolf -

Étape 3

Si votre écran iPhone 11 est fissuré, empêchez les fissures de s'aggraver et les éclats de vous blesser en le recouvrant de ruban adhésif.
Recouvrez l'écran de bandes de ruban adhésif, qui se chevauchent, jusqu'à ce que toute la surface soit couverte.
Portez des lunettes de sécurité pour vous protéger les yeux des éclats de verre tout au long de la réparation iPhone.
Si la ventouse n'adhère pas au cours des étapes suivantes, pliez un morceau de ruban adhésif épais (du ruban adhésif toilé p.e.) pour former une poignée et soulevez l'écran de cette façon.
Si tout cela échoue, vous pouvez coller la ventouse à l'écran avec de la superglue.

Étape 4

Les trois prochaines étapes sont consacrées à la procédure avec l'Anti-Clamp, un outil facilitant les procédures d'ouverture. Si vous n'avez pas d'Anti-Clamp, passez à la procédure alternative trois étapes plus loin.
Pour des instructions complètes sur comment utiliser l'Anti-Clamp, jetez un œil à ce tutoriel.
Tirez la poignée bleue vers l'arrière pour déverrouiller les bras de l'Anti-Clamp.
Faites glisser les bras sur le bord gauche ou droit de votre iPhone.
Positionnez les ventouses en bas de l'iPhone : une sur le dessus, l'autre en dessous.
Pressez les ventouses l'une contre l'autre pour appliquer la succion sur la zone souhaitée.
Si vous trouvez que la surface de votre appareil est trop glissante pour que l'Anti-Clamp puisse adhérer, vous pouvez utiliser du ruban adhésif pour créer une surface plus adhérente.

Étape 5

Tirez la poignée vers l'avant pour bloquer les bras.
Tournez la poignée dans le sens horaire de 360 degrés, ou bien jusqu'à voir les ventouses commencer à s'étirer.
Assurez-vous que les deux ventouses restent alignées. Si elles commencent à se désaligner, détendez les ventouses et réalignez-les.

Étape 6

Chauffez un iOpener et faites-le passer à travers les bras de l'Anti-Clamp.
Vous pouvez également utiliser un sèche-cheveux, un pistolet à air chaud ou une plaque chauffante. Mais gare à la surchauffe, l'écran et la batterie sont sensibles à la chaleur. Faites donc bien attention.
Pliez l'iOpener de façon qu'il repose sur le bord inférieur de l'iPhone.
Attendez une minute que l'adhésif se ramollisse et qu'un espace s'ouvre.
Insérez un médiator dans l'espace entre l'écran et le joint en plastique, et non dans l'écran.
Si l'espace ne suffit pas, faites encore chauffer la zone et tournez la poignée d'un quart de tour.
Ne tournez jamais de plus d'un quart de tour et attendez une minute à chaque fois. Laissez l'Anti-Clamp et le temps faire le travail à votre place.
Passez les trois étapes suivantes.

Étape 7

Chauffer le bord inférieur de l'iPhone contribue à faire ramollir l'adhésif qui fixe l'écran, et facilite la procédure d'ouverture.
Servez-vous d'un sèche-cheveux ou d'un pistolet à air chaud, ou bien préparez un iOpener et posez-le sur le bord inférieur de l'iPhone pendant environ une minute.

어짜피 못쓰고 버릴 거라면, 이것보다 인두기를 직접 대는 방식을 추천 합니다. 어짜피 유리라 연기나 반응도 없고 무엇보다 금방 열기가 올라와요.

코딩의달인 -

Gut gehen auch Kirschkernsäckchen. Damit hatte ich Erfolg!

Hoetgen -

Étape 8

Si vous utilisez une simple ventouse, posez-la sur le bord inférieur du téléphone en évitant la partie incurvée du verre.

Étape 9

Tirez fermement et constamment sur la ventouse pour ouvrir un léger espace entre le panneau de l'écran et la coque arrière.
Insérez un médiator dans l'espace entre l'écran et le joint en plastique, et non dans l'écran.
L'adhésif étanche qui fixe l'écran est très tenace. Ouvrir ce petit espace nécessitera de forcer quelque peu. Si vous avez du mal, chauffez plus et faites jouer l'écran de haut en bas pour faire céder l'adhésif jusqu'à créer l'espace destiné à votre outil.

This turned out to be the most difficult part for me. My old ifixit suction cup didn't suck hard enough to generate enough force to pry the display from the case. I ended up applying heat at least a dozen times, and I had to pull up on the suction cup forcefully over and over and over while repositioning it several times. I finally had success inserting my pick into the tiny gap after 30 or so rapid tugs on the suction cup.

matthew r -

I pulled the screen by accident instead of the bottom layer, now what?

Alvaro -

I have the same question

Konstantinos Solakoglou -

After heating (I used a hair dryer for 4-5 mins, moving around whole frame, to make sure was pretty hot, then let sit for 1 minute), insert a razor blade between the bezel and the frame, at the bottom edge. Lever upwards, the screen will easily pull away. You won’t even need the suction cup.

Damian -

Étape 10

Faites glisser le médiator le long du coin inférieur gauche et du bord gauche de l'iPhone, en tranchant l'adhésif qui maintient l'écran en place.
N'enfoncez pas votre médiator de plus de 3 mm, car vous risquez d'abîmer les composants internes.

Étape 11

Il y a des nappes très fragiles sur le bord droit de votre iPhone. N'y insérez pas le médiator ! Vous risqueriez d'endommager les nappes.

Étape 12

Réinsérez votre médiator dans le bord inférieur de l'iPhone et faites-le glisser le long du bord droit pour continuer à couper l'adhésif.
N'enfoncez pas votre médiator de plus de 3 mm, car vous risquez d'abîmer les nappes de l'écran.

Instructions are confusing as the last step says not to insert at certain points, while this says to slide all the way up the right side - is it that sliding is ok but inserting isn't (whatever that might mean) or just not more than 3mm?

Peter Hill -

Just slide slightly and the display will rise without problems on all iPhone models, sometimes if I have long nails I even insert a fingernail and lift the display.

Tonynox -

Étape 13

Le bord supérieur de l'écran est fixé à la fois par de la colle et des clips.
Poussez le bord droit de l'écran légèrement vers le bas (en direction du port Lightning).
Insérez votre médiator dans le coin supérieur droit du téléphone.

Étape 14

Continuez à déplacer l'écran vers le bas (en direction du port Lightning), autant que nécessaire pour créer un espace suffisamment grand pour le médiator.
Faites glisser le médiator vers le coin supérieur gauche et finissez de trancher l'adhésif qui fixe l'écran.
Encore une fois, n'enfoncez pas le médiator de plus de 3 mm, pour éviter d'abîmer la rangée des capteurs Face ID.

Étape 15

Tirez sur la bosse de la ventouse pour détacher l'outil du panneau frontal.

Étape 16

Ouvrez l'iPhone en soulevant le côté gauche de l'écran comme on ouvre la couverture arrière d'un livre.
N'essayez pas encore d'enlever complètement l'écran, car il est toujours relié à la carte mère de l'iPhone par plusieurs nappes fragiles.
Calez l'écran contre un objet stable.
Lors du remontage, posez l'écran à sa place, alignez les clips le long du bord supérieur et commencez par insérer soigneusement ce bord avant de refermer tout l'écran. Si ce dernier ne s'enclenche pas facilement, vérifiez que les clips du périmètre n'ont pas été déformés.

Étape 17

Pour accéder aux vis de l'étape suivante, faites pivoter le bord inférieur de l'écran.
Faites attention à ni forcer ni déchirer les nappes de l'écran.

Étape 18

Servez-vous d'un tournevis Y000 pour dévisser les trois vis de 1,1 mm de long qui fixent le cache du connecteur de la batterie.
Tout au long de votre réparation, gardez la trace de toutes les vis et veillez à revisser chacune à sa place.
Lors du remontage, voici venu le bon moment pour allumer votre iPhone et tester s'il fonctionne avant de refermer l'écran. Veillez à de nouveau éteindre complètement votre téléphone avant de vous remettre à l'ouvrage.

During reassembly, I had to connect my phone to the charger before it would power up.

Austin Culberson -

Die Schrauben sind wahnsinnig kurz, tatsächlich winzig klein. Nach dem Herausdrehen könnte es im ersten Moment so aussehen, als habe man die Schrauben ausgebohrt anstatt herauszudrehen, sie sind jedoch sehr schnell gelöst und liegen dann entweder im Gehäuse oder sind neben dem Gehäuse herausgefallen. In jedem Fall sollten sie nie auf den Boden fallen, da sie dann kaum mehr auffindbar wären.

Bernd Sonneck -

I got to this point thinking/hoping I could eek by with a Y1 orY0 or even a PH000 driver but no such luck. The Y000 is in fact necessary. Finishing this repair will have to wait for now.

ALSO thanks Apple, there is ABSOLUTELY no reason AT. ALL. to use so many random, oddball screw heads, BUT to make self repairs more difficult and expensive. A real F-U to the consumer!

John M -

Étape 19

Retirez le cache.

Étape 20

Prenez une spatule (spudger) ou un ongle propre pour soulever le connecteur de la batterie de sa prise sur la carte mère.
Essayez de ne pas abîmer les joints en silicone noir qui entourent cette connexion et d'autres sur la carte mère. Ils assurent une protection supplémentaire contre l'intrusion d'eau et de poussière.
Repliez légèrement le connecteur par rapport à la carte mère pour l'empêcher de faire accidentellement contact avec la prise.

Étape 21

À l'aide d'un tournevis Y000, dévissez les cinq vis de 1,1 mm qui maintiennent le cache de la carte mère en place.

Die Schrauben sind wahnsinnig kurz, tatsächlich winzig klein. Nach dem Herausdrehen könnte es im ersten Moment so aussehen, als habe man die Schrauben ausgebohrt anstatt herauszudrehen, sie sind jedoch sehr schnell gelöst und liegen dann entweder im Gehäuse oder sind neben dem Gehäuse herausgefallen. In jedem Fall sollten sie nie auf den Boden fallen, da sie dann kaum mehr auffindbar wären.

Bernd Sonneck - 27/12/23

Étape 22

Ôtez le cache.

Étape 23

Servez-vous d'une spatule ou d'un ongle pour débrancher le connecteur de la nappe du panneau LCD.
Déconnectez le connecteur de la vitre tactile, qui se trouve juste à côté.

Be mindful when reconnecting LCD panel connector and digitizer connector. It’s looks very similar. These 2 ribbon connectors a slightly different.

Pay attention.

Josmaknolavic -

내 아이폰이 디스플레이 분리 단계를 거친 후, 전원이 들어오지 않습니다. 층전기를 꽂아도 배터리에 미세한 전기 반응이 느껴지지 않고, 탭틱 엔진도 작동하지 않게 되었습니다. cpu 온도는 여전히 뜨껍습니다. 내 마더보드가 디스플레이 분리 후 갑자기 고장난건가요?

Protoncal -

Hast Du das Problem gelöst?

Bernd Sonneck -

커넥터 핀을 빼거나 다시 넣기 위해 구부러졌을 수 있습니다. 핀이 구부러진 경우 돋보기 등으로 살펴보고, 그렇다면 적절한 매장에 가져가세요.

Hampter -

Hier war mein Problem schon gelöst. Durch einen Sturz hat sich der Touchscreen Stecker gelöst. Wieder eingesteckt funktionierte die Touch-Eingabe wieder.

Hoetgen -

Étape 24

Prenez la pointe d'une spatule ou un ongle pour débrancher la nappe des capteurs du panneau frontal.

Étape 25

Retirez l'ensemble écran.
Lors du remontage, faites une pause ici si vous souhaitez remplacer l'adhésif étanche le long des bords de l'écran.

After this step its probably a good idea to test the new screen (you dont have to plug in the front camera assembly)

Richard Kraus - 16/04/21

Not a technician, so correct me if I'm wrong: I think that it's at this step of reassembly (before you reattach the screen) that you apply waterproof glue, if you have it.

Athanasius Pernath -

You are both correct. Testing the screen before putting on adhesive means the screen can be returned if faulty. Many places will not accept a screen return that has adhesive on it.

So if it works apply adhesive at this point. When testing don’t just rely on Apple logo test touch functionality also .

Daniel - 25/08/24

Étape 26

Prenez un tournevis cruciforme pour dévisser les cinq vis qui fixent le cache en dessous du Taptic Engine et du haut-parleur :
Quatre vis de 1,6 mm
Une vis de 1,3 mm

The top right screw (1.6 mm marked red) is actually different from the other three 1.6mm screws as it's thread is slightly thicker.

Florian -

yep same experience here

Kai Mcpherson -

Yes, same here. The guide should be updated.

Maximilien Tirard -

Étape 27

Enlevez le cache inférieur.

Étape 28

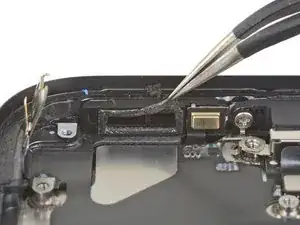

Servez-vous d'une pincette pour soulever et décoller le morceau de ruban adhésif noir et le morceau de caoutchouc, qui recouvrent le connecteur du Taptic Engine.
Faites légèrement chauffer avec un sèche-cheveux ou un iOpener pour que le ruban se décolle plus facilement et adhère mieux au moment du remontage.

Étape 29

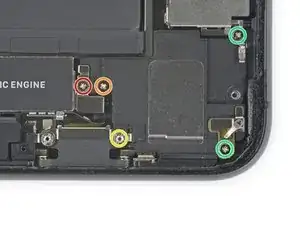

Retirez les cinq vis qui retiennent le haut-parleur et les caches :
Une vis cruciforme de 1,9 mm
Une vis cruciforme de 2,3 mm
Une vis d'entretoise de 3,1 mm
Deux vis cruciformes de 1,6 mm

In my experience, the two green screws are not interchangeable

PJ McConnell -

the two green srews are not equally thic

Theo -

Wtf? I buy a repair kit and it doesn’t have all the screwdrivers I need?

JMD -

The repair kit does not have bits for all the screws

marios -

The battery kit includes the bit for the standoff screw marked in yellow.

marc -

I can't get it to remove with any of the three provided bits. Doesn't even engage.

Carey Dissmore -

The green screw for the ground clip is longer than the second green screw. Keep the ground clip with that screw

marc -

Étape 30

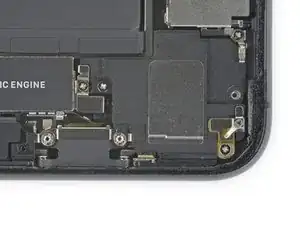

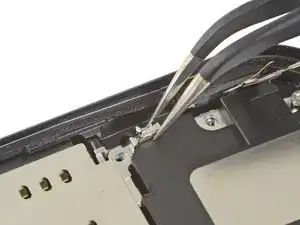

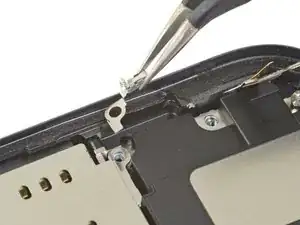

Enlevez le petit clip de mise à terre dans le coin supérieur droit du haut-parleur.

Salut comment je peux trouver cette pièce ?

kenyfaya973 - 25/12/20

Étape 31

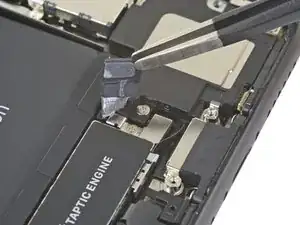

Ôtez le cache du connecteur du Taptic Engine.

Étape 32

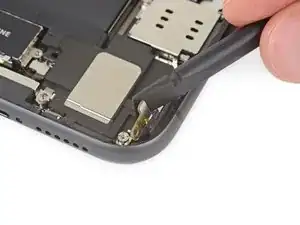

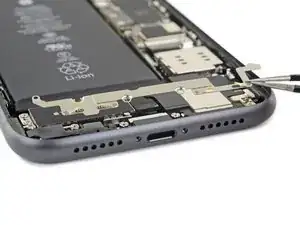

Soulevez et repliez de côté le petit dispositif qui recouvre la dernière vis du haut-parleur, dans le coin inférieur droit de l'iPhone.
Dévissez la vis d'entretoise de 2,4 mm qui se trouve en dessous.

Use the standoff bit that should be in the box with the battery and adhesive.

marc -

Étape 33

Insérez une spatule sous le bord supérieur du haut-parleur, à côté du rebord de la coque de l'iPhone.
Faites délicatement levier pour soulever le haut du haut-parleur.

Étape 34

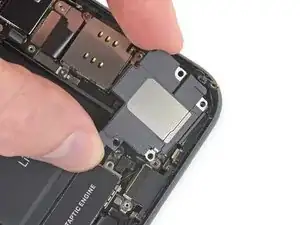

Saisissez le haut-parleur par les côtés et remuez-le de gauche à droite, pour décoller l'adhésif qui le fixe au bord inférieur de l'iPhone.
Éloignez le haut-parleur du bord inférieur de l'iPhone jusqu'à ce qu'il se détache du joint adhésif.

You want to pull the speaker out exactly as they have shown. If you rock it the other way, it will pull off the board that's not mentioned, but still pictured against the edge of the phone. Also, the kit frustratingly doesn't include the speaker gasket. So get that before you start, or you'll be remolding the used gasket.

Tim Taylor -

Étape 35

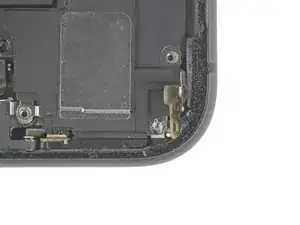

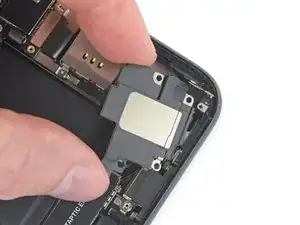

Sortez le haut-parleur.
Pendant le montage, vous pouvez remplacer le joint adhésif du haut-parleur afin d'améliorer la protection contre l'intrusion d'eau et de poussières :
Décollez les résidus d'adhésif à l'aide de pincettes.
Préparez la zone d'adhérence en la nettoyant avec de l'alcool isopropylique et un chiffon non pelucheux ou un filtre à café.
Posez le nouveau joint sur le haut-parleur, puis remontez le haut-parleur.

It seems that a bracket which held a screw to the charging port is holding the part to the phone even though adhesive and all screws are removed, not sure why but I can't remove the speaker. I had this same problem with another bracket of the speaker which held a screw but ripped it off the lower speaker part as i couldn't get it unattached from the screw port. All screws and adhesive were removed, I don't understand what is wrong

Daniel Frey -

do you sell the speaker's adhesive gasket replacement?

thuan nguyen -

Do you sell the speaker adhesive? It's unfortunate to have gotten this far and feel ill prepared to replace something that seems very important. You guys should have included it or indicated it as a highly recommended option.

stevenalias -

Im Reparatur-Kit ist keine Ersatzdichtung für den Lautsprecher enthalten! 😢

Bernd Sonneck -

Remplacement du haut-parleur inférieur de l'iPhone 11

Introduction

Outils

Pièces

0 commentaires
